La serie di centri di lavoro SBZ 628 offre il massimo grado di flessibilità nella lavorazione e nel ritaglio di profili in alluminio. Questi macchinari vengono utilizzati sia nelle aziende metallurgiche che nell'industria. Grazie ai vantaggi che offre, come la sicurezza della produzione, la velocità e la redditività, e alla sua straordinaria versatilità, il centro di lavoro flessibile può essere considerato un tuttofare perfetto. I gruppi di fresatura (fino a otto) liberamente posizionabili sulla sezione del profilo, combinati con innovazioni brevettate come il serrapezzi mobile e la benna orientabile, permettono infatti di lavorare in modo completamente automatico i tipi di profili più vari, per finestre, porte e facciate.

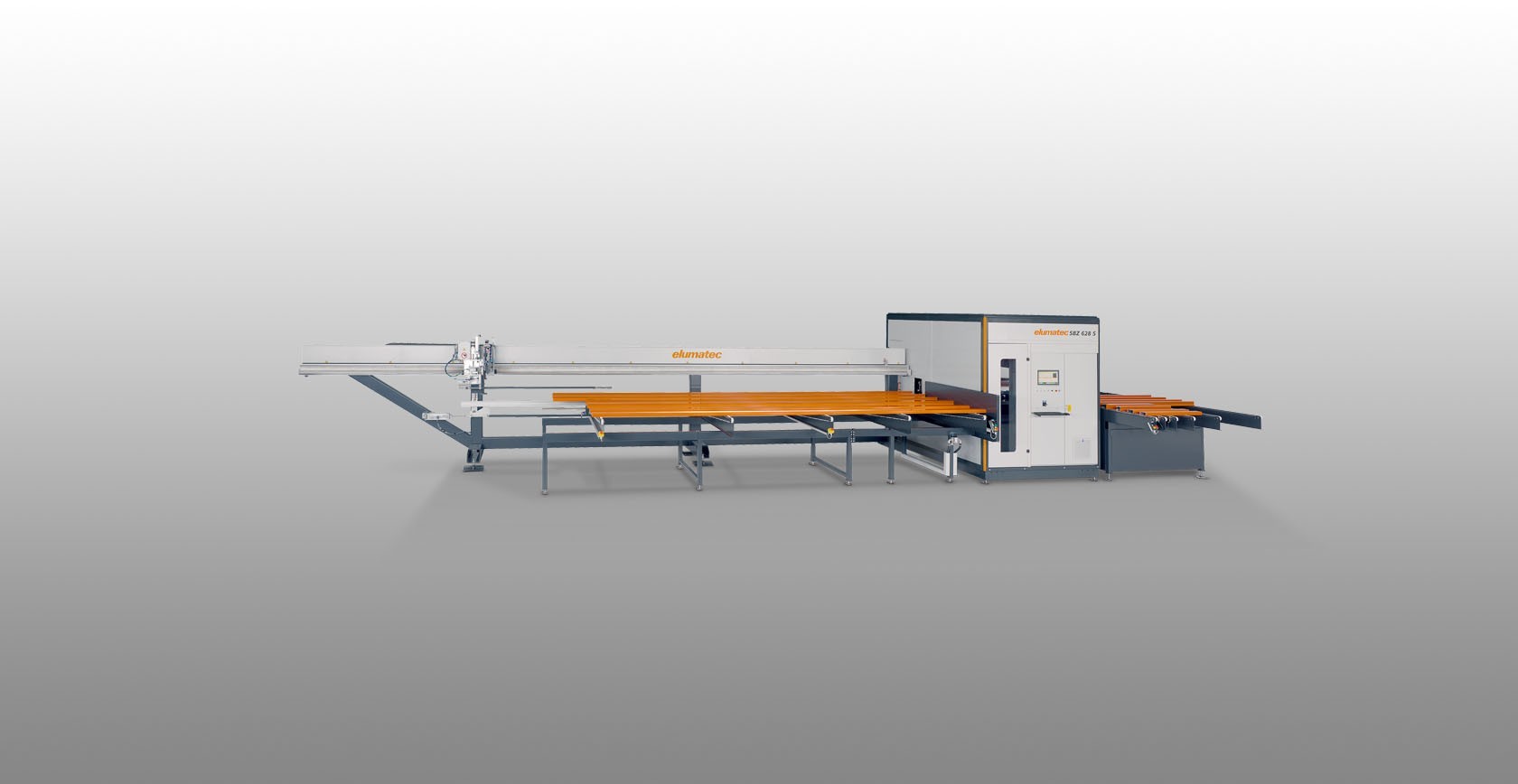

SBZ 628 S: l'impianto passante per finestre, porte e facciate
Dotazione della macchina
Opzioni
SBZ 628 S
Sezione massima del profilo (Lar x A)
200 x 160 / 160 x 200 mm
Sezione minima del profilo (dipendente dalla posizione dell'attacco)
30 x 10 mm
Lunghezza della barra grezza
7.600 mm
Lunghezza del pezzo lavorato
350 - 4.600 mm
Pezzi corti (50-150 / 150-350)
-
Magazzino di ingresso
Lunghezza minima della barra grezza
3.000 mm
Numero di bracci
5 (in opzione 9)
Piani di appoggio
10 (più di 120 mm 5)
Trasporto in entrata
Servoazionamento
lineare
Spostamento elettrico degli attacchi
Y/Z
Rotazione degli attacchi
Opzione
Misurazione dei residui
Lavorazione dei residui
Inserimento manuale < 3.000
Stazione di lavoro
Assi
4
Mandrini della fresatrice
4 (precomandabili)
Troncatrice
2
Lame della sega (diametro)
1 (650 mm)
Angolo di troncatura
45° - 135° (orientabile)
Intestature
Slitte di serraggio per evacuazione
0
Funzionamento a passo (pezzi corti)
Nastro di evacuazione
Stazione di sollevamento
Sì
8
Nastro di evacuazione largo (opzioni)
4.000 mm

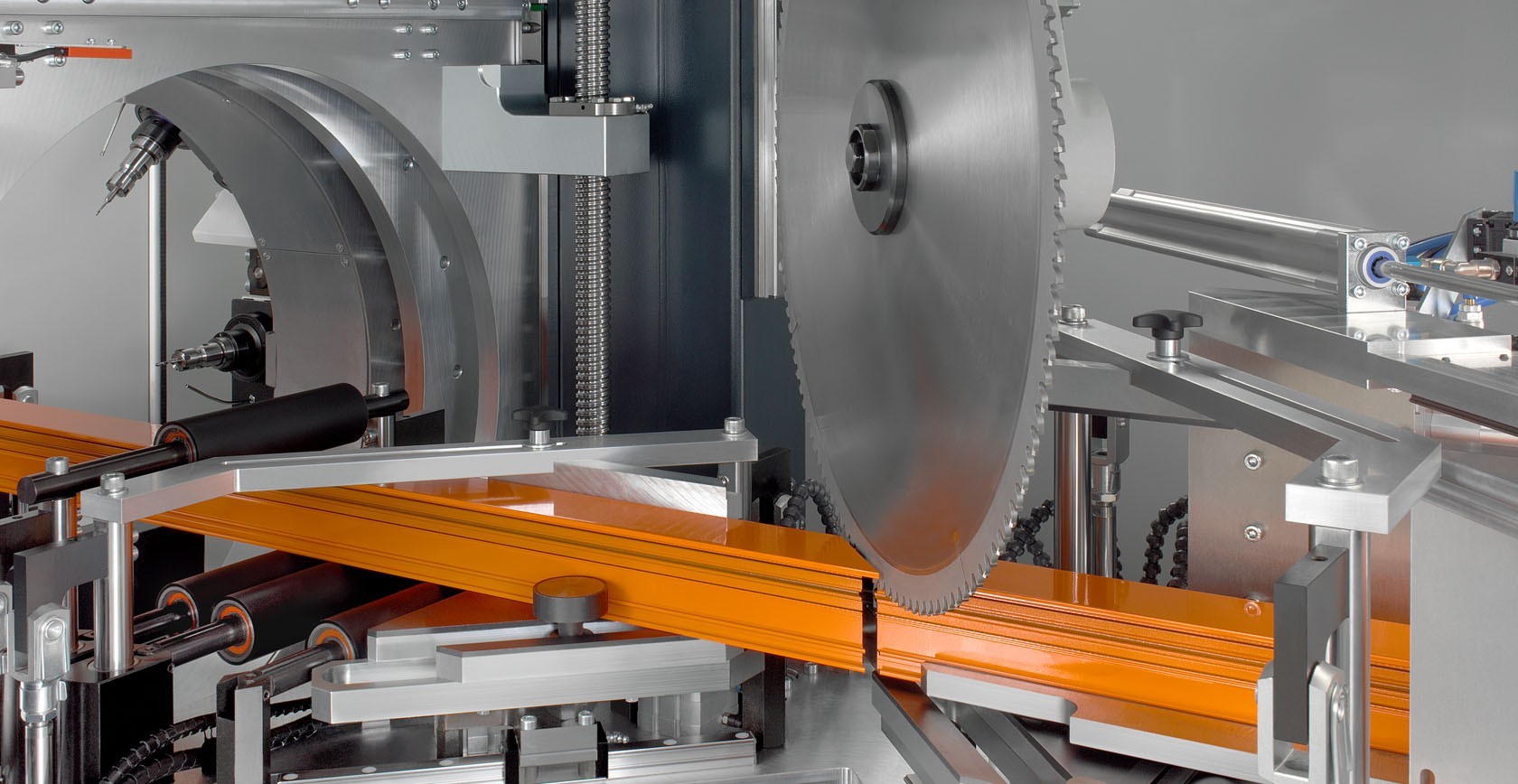

L’unità di taglio a 2 assi con una potenza di azionamento di 5,5 kW dispone di un’area di lavoro che permette di separare sezioni di profilo massime di 200 x 160 o di 160 x 200 mm e di tagliare tra 45° e 135°. Durante tali operazioni i serrapezzi a piastra fissano il pezzo in modo assolutamente affidabile. La possibilità di abbassare le piastre del banco garantisce la facilità di trasporto del profilo.
Il sistema di aggancio brevettato porta autonomamente nell’esatta posizione di lavoro sezioni di profilo complesse in tempi brevissimi tramite un servozionamento lineare. Sulla base di parametri specifici del profilo, il sistema di aggancio con regolamento sia in altezza che in larghezza motorizzato si posiziona automaticamente.
Le chiavi a rullino fissano il profilo in modo affidabile e completamente automatico. Sono traslabili lungo l’intera lunghezza della barra e regolabili anche durante il ciclo di lavoro. In questo modo possono compensare le tolleranze del profilo, serrando e tenendo perfettamente premuti i profili più diversi, anche quelli dalle geometrie “difficili”.

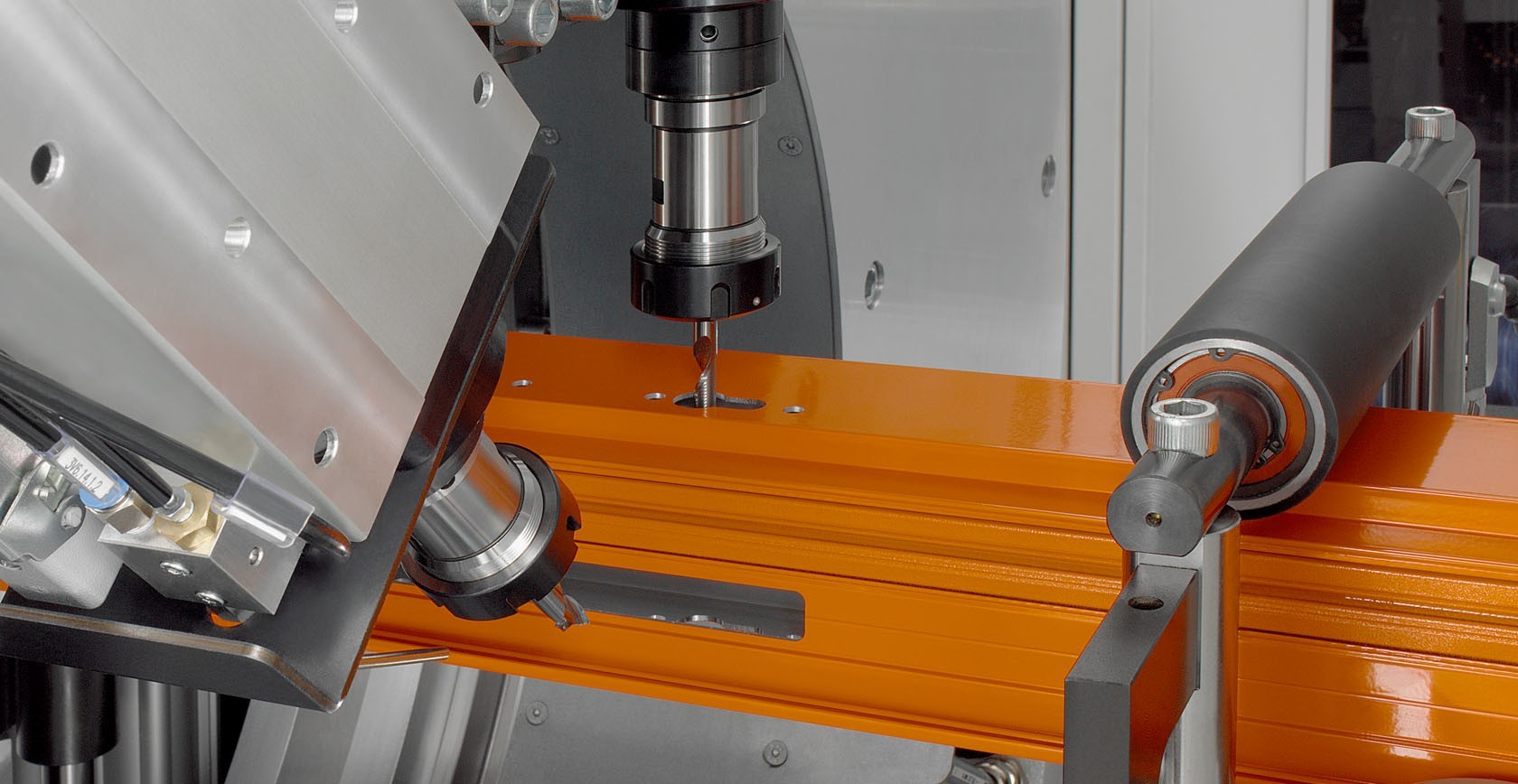

I quattro mandrini, utilizzabili in modo flessibile sulla sezione del profilo, possono lavorare in ogni combinazione angolare desiderata compresa tra 0° e 360°. Le diverse situazioni di serraggio permettono di ottenere un risultato di fresatura sempre perfetto, per profili dalle caratteristiche più diverse. Il facile accesso all’area di lavoro e l’alloggiamento utensili HSK-C 40 permettono di riattrezzare rapidamente la macchina all’occorrenza.
Su tutti i modelli, una benna esterna appoggia i profili lavorati sul nastro di evacuazione senza danneggiare il materiale. Portando la benna esterna in posizione già in fase di ritaglio, il sistema di serraggio assicura un passaggio sicuro e l’estrazione definita dei pezzi buoni anche se sono di lunghezza ridottissima. All’occorrenza è possibile adattare i rulli di guida dei profili e le piastre di serraggio a forme speciali tramite un sistema di sostituzione rapido. In modalità di inserimento manuale, è possibile lavorare e ritagliare in modo automatizzato singoli profili persino di forma più complessa.
