ALU PVC STEEL

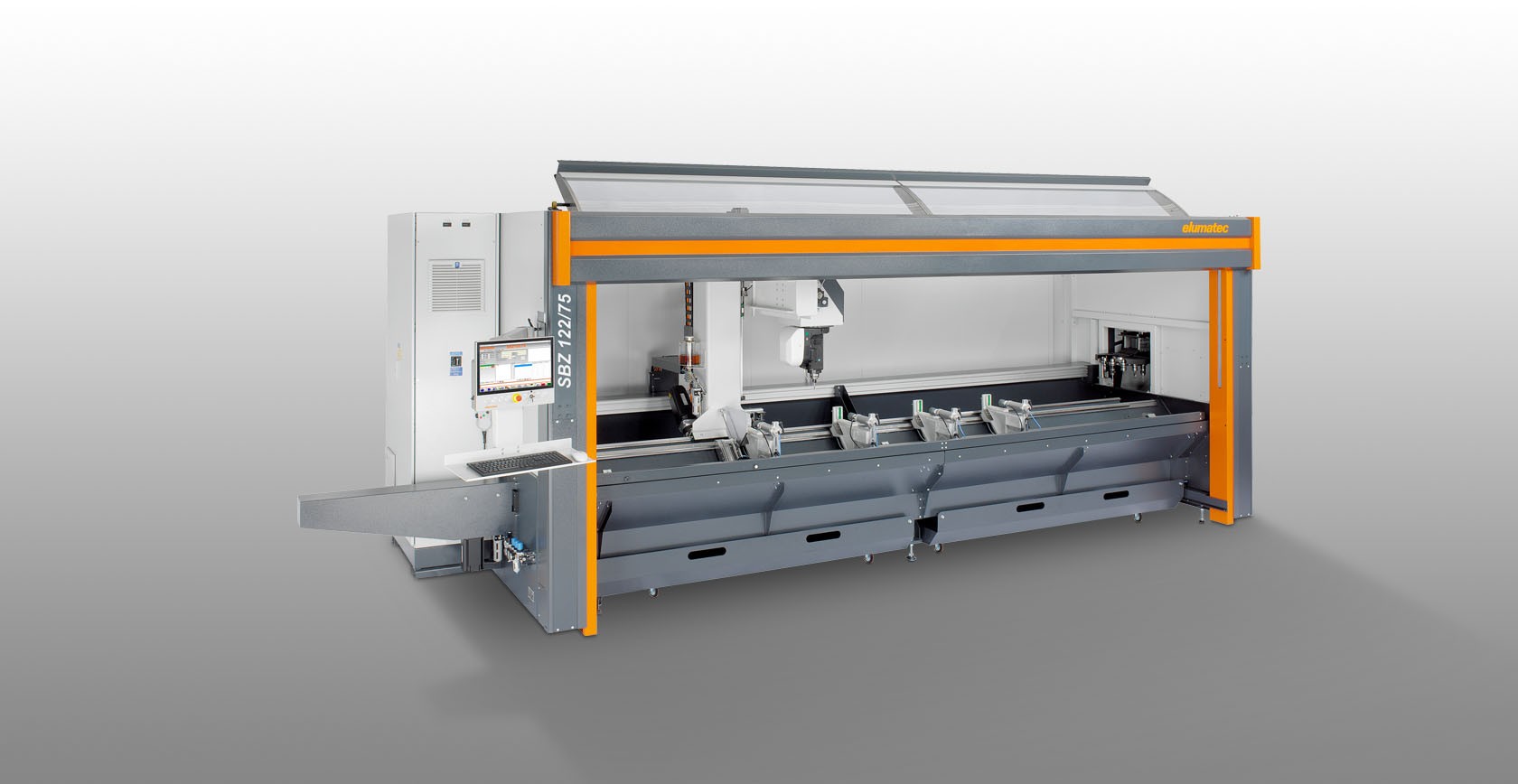

SBZ 122/75 Profil İşleme Merkezi

Alüminyum, plastik ve çelik profillerin ekonomik ve rasyonel bir şekilde işlenmesi için

  • Frezeleme, delme, kertme havşa veya diş açma gibi tüm işlemleri, profil yüzeyinin korunması için profil sabitken gerçekleşmektedir.
  • -120° ile +120° arasında kademesiz olarak konumlanabilen A ekseni

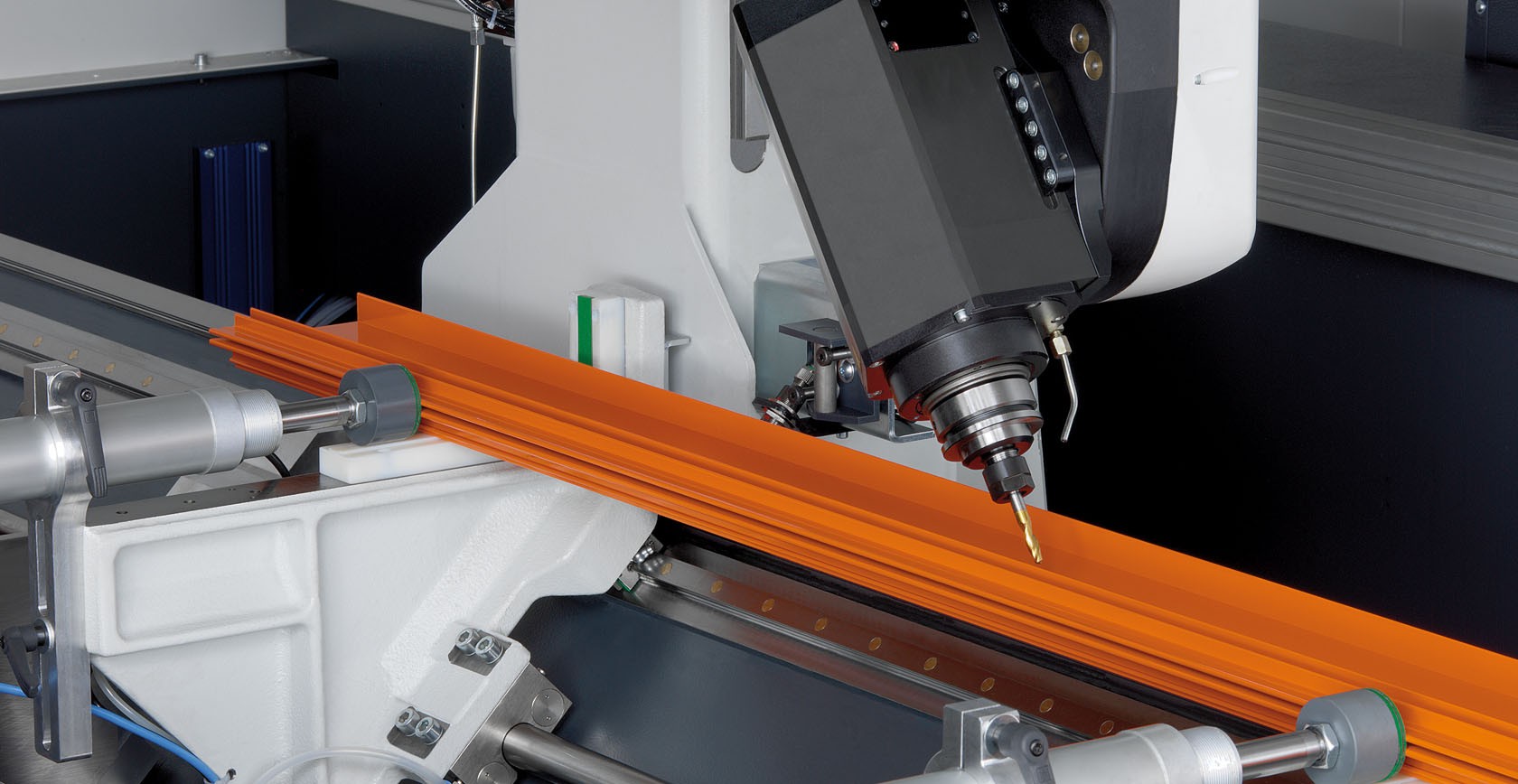

  • -220° ile +220° arasında kademesiz olarak konumlanabilen C ekseni
  • Beş eksenin tümü de RTCP (Rotation Tool Centerpoint) aracılığıyla anlık olarak hareket ettirilebilir
  • İlave C ekseni sayesinde soldan ve sağdan alın tarafında işleme mümkündür
  • Mengene kaydırma için doğrusal kılavuzlar, bağımsız
  • Akıllı kontrol tekniği sayesinde çalışma sonuçları iyileştirilir
  • İşleme ünitesi, dinamik servo tahrikler sayesinde 120 m/dakika ile hızlı şekilde konumlanır
  • Dengeleme aynasız diş açma

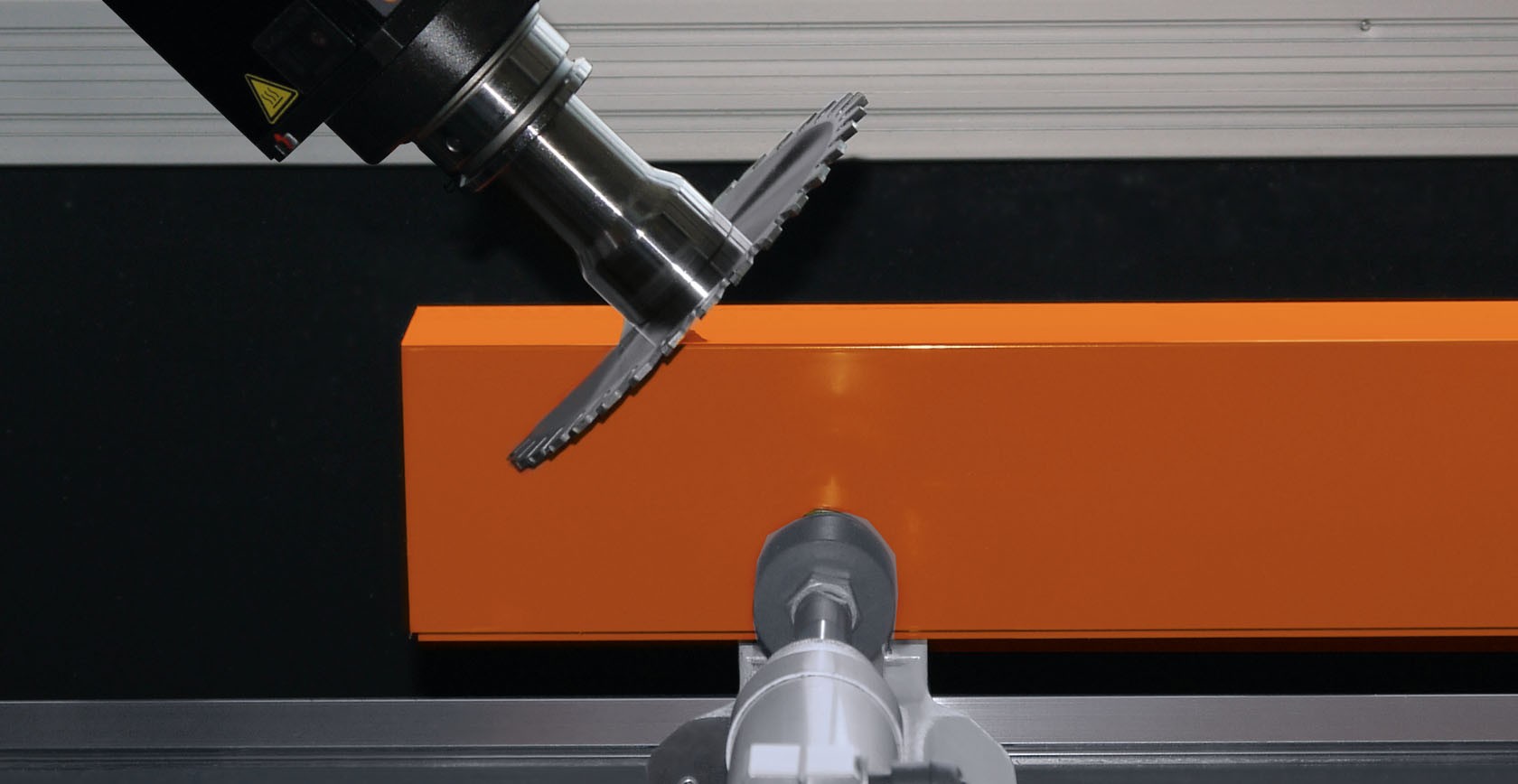

  • A ve C eksenli 2 eksen ünitesine 180 mm çaplı bir testere bıçağı takılabilir
  • Otomatik olarak pistonların pozisyonunu algılama ve kafa yardımıyla konumlandırma
  • Modern eğik yatak sayesinde ergonomik çalışma
  • On iki takım bölmeli otomatik takım değiştirici (takımlar hariç)
  • Modern 5 eksen kontrolü
  • Mutlak devir enkoderi sistemleri kullanılması sayesinde ana eksenlerin referans hareketi gerekli değildir
  • Otomatik mengene algılama ve konumlama sayesinde çarpışmalar önlenir
  • Milin kısa hızlanma ve frenleme süreleri için kapalı devir kontrollü Power-Torque freze motoru
  • Sertifikalı, tahrike entegre güvenlik fonksiyonları
  • Akıllı kontrol tekniği sayesinde düşük elektrik tüketimi
  • Eksen tahriklerinin ara devre bağlantısı sayesinde enerji verimliliği artar
  • Kesintisiz güç kaynağı (UPS)
  • Windows işletim sistemi
  • Panel-PC 18,5“, i5 işlemci, USB bağlantıları ve ağ bağlantısı
  • İşleme akışı sırasında da kontrol terminalindeki eluCam sayesinde kolay ve konforlu program girişi
  • İnternet üzerinden uzaktan bakım



Makine Donanımı

  • Su soğutmalı freze mili 7 kW, S1
  • Bağımsız mengene kaydırma
  • Otomatik mengene algılama
  • Kullanıcıyı korumak için kabin
  • Dört adet yatay pnömatik malzeme sıkıştırma ünitesi
  • Bir malzeme dayaması, sol
  • HSK-F63 takım tutucu
  • Talaş teknesi üzerinden talaş boşaltma
  • Minimum miktar yağlaması
  • Yüksek performanslı kesim sıvısı
  • Manüel kumanda cihazı
  • Derinlik ölçüsü



Opsiyonlar

  • Takımlar
  • Takım tutucular
  • Testere bıçağı 180 mm
  • Çift taraflı uzunluk ölçümü
  • Aşırı uzunlukta işleme için solda ilave dayama
  • Aşırı uzunlukta işlenen iş parçalarını yerleştirmek için sağ malzeme referans dayaması
  • Düşük enerji tüketimli kontrol panosu için Green-Line soğutma cihazı
  • Barkod tarayıcı
  • Seçime bağlı olarak çepeçevre kapalı koruma kabini
  • Standart olarak dört mengene. Sekiz mengeneye kadar genişletilebilir
  • Çift bağlama ve diğer aksesuarlar talep üzerine
  • Panel-PC 21,6“, i7 işlemci
  • Not tutucu
  • Ses önleyici kapak
  • Çarpmaya karşı optimize edilmiş bağlama ünitesi

SBZ 122/75



Alın tarafında işlemesiz maks. işleme uzunluğu

3.851 mm

Alın tarafında işleme ile maks. işleme uzunluğu

3.525 mm

X ekseninin hareket mesafesi

4.176 mm, Vmaks. 120 m/dak.

Y ekseninin hareket mesafesi

1.040 mm, Vmaks. 60 m/dak.

Z ekseninin hareket mesafesi

540 mm, Vmaks. 30 m/dak.

İşleme yönü

5 (üst, arka, ön, sol, sağ)

Konumlama hassasiyeti

+/- 0,1 mm

Freze devri

maks. 20.000 1/dak.

Freze mili gücü

7 kW, S1 (su soğutmalı)

Takım tutucu

HSK-F63

Takım değiştirme

otomatik

Otomatik magazindeki takım bölmeleri

12

Açılı kafa

Hayır

Disk freze çapı

120 mm

Testere bıçağı çapı

180 mm

Takım uzunluğu (konik ölçüden itibaren)

maks. 150 mm

Mengene kaydırma

bağımsız

Mengene

Premium (doğrusal kılavuzlu)

Yazılım

eluCam

Hava basıncı

>7 bar

Elektrik

400 V, 3~, 50 Hz, 25 A

Dakikadaki hava tüketimi

yaklaşık 185 l; püskürterek

Toplam uzunluk

7.643 mm

Derinlik

2.171 mm

Yükseklik

3.000 mm

Ağırlık

yaklaşık 3.800 kg
