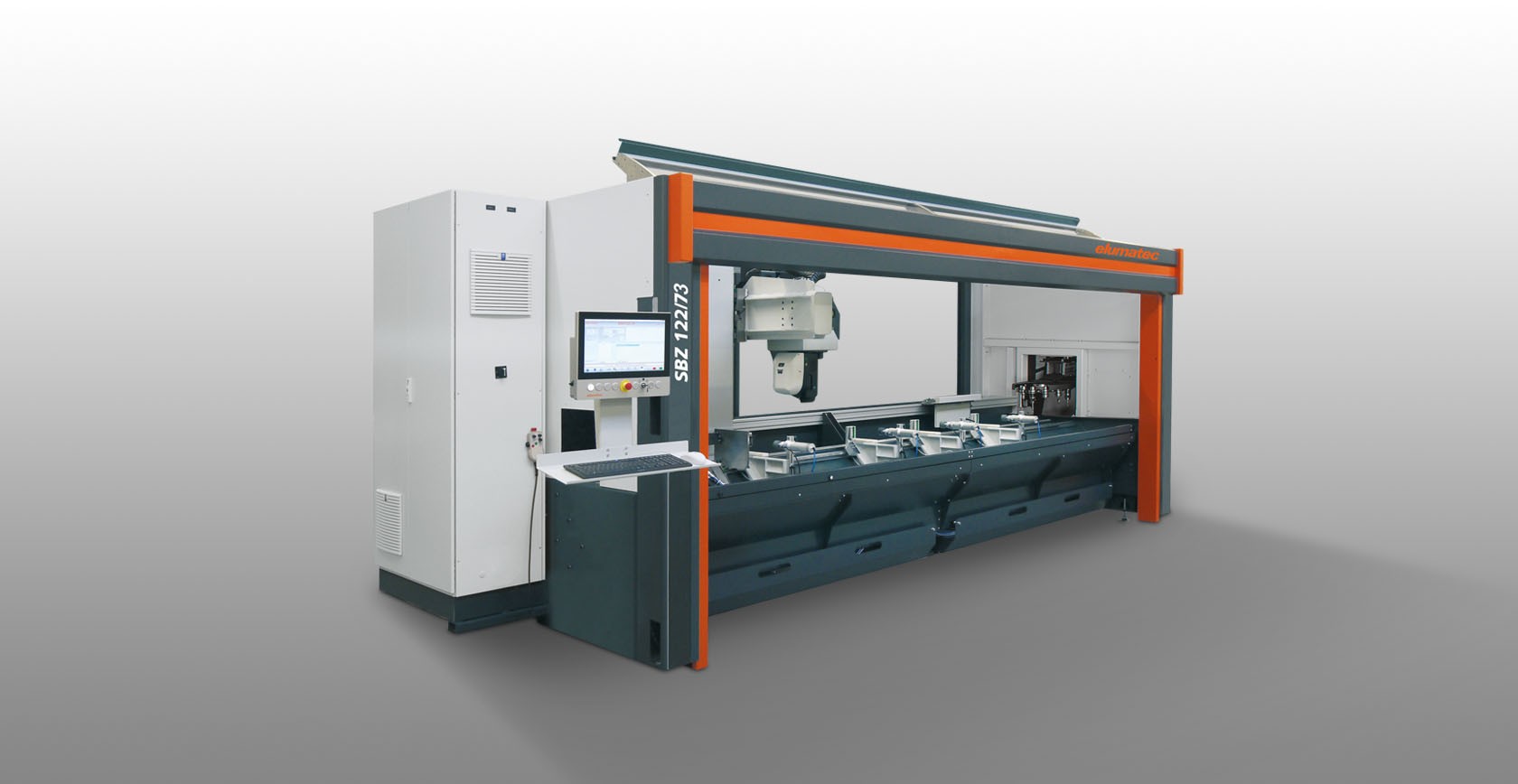

SBZ 122/73 Profil İşleme Merkezi

Alüminyum, plastik ve çelik profillerin ekonomik ve rasyonel bir şekilde işlenmesi için

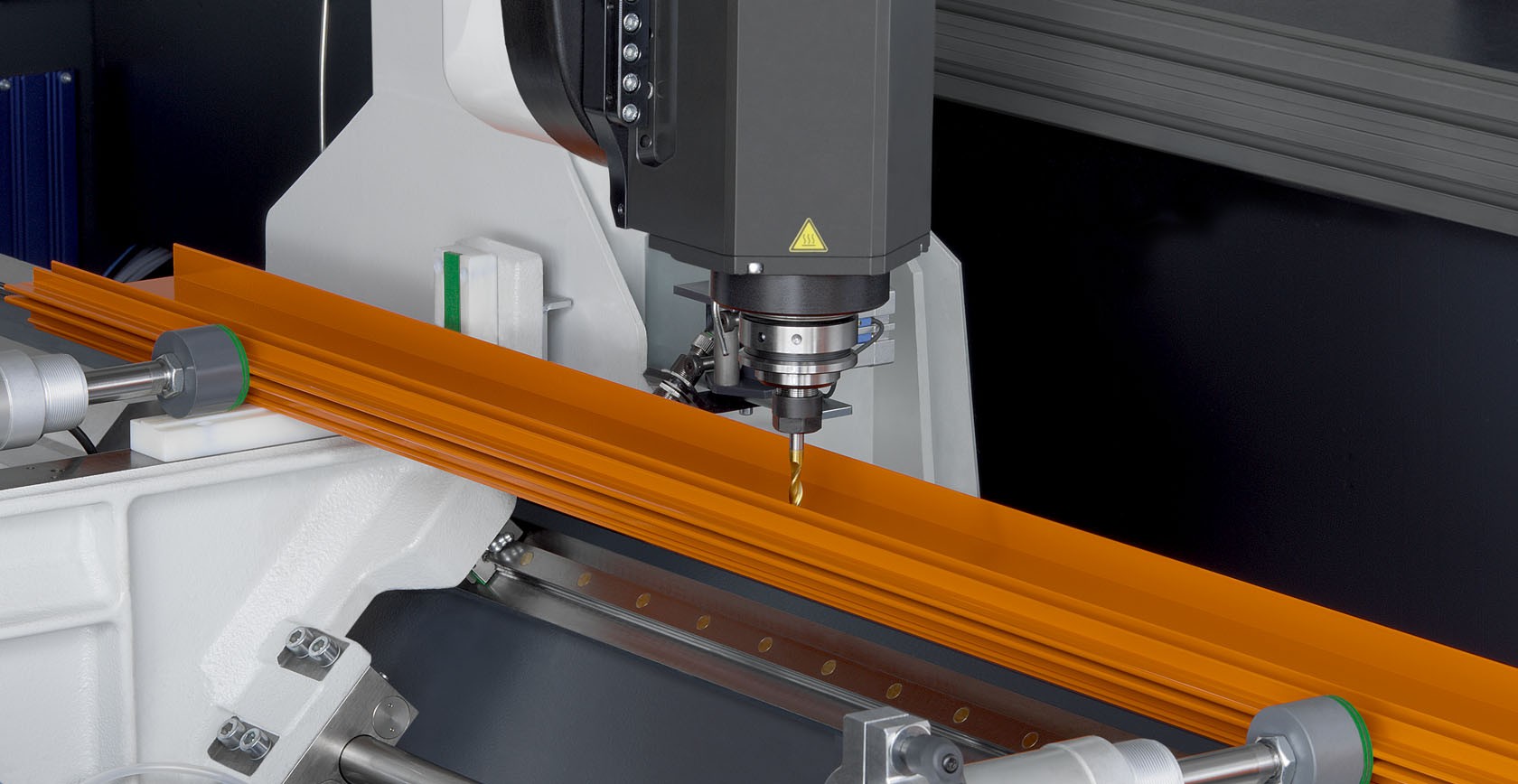

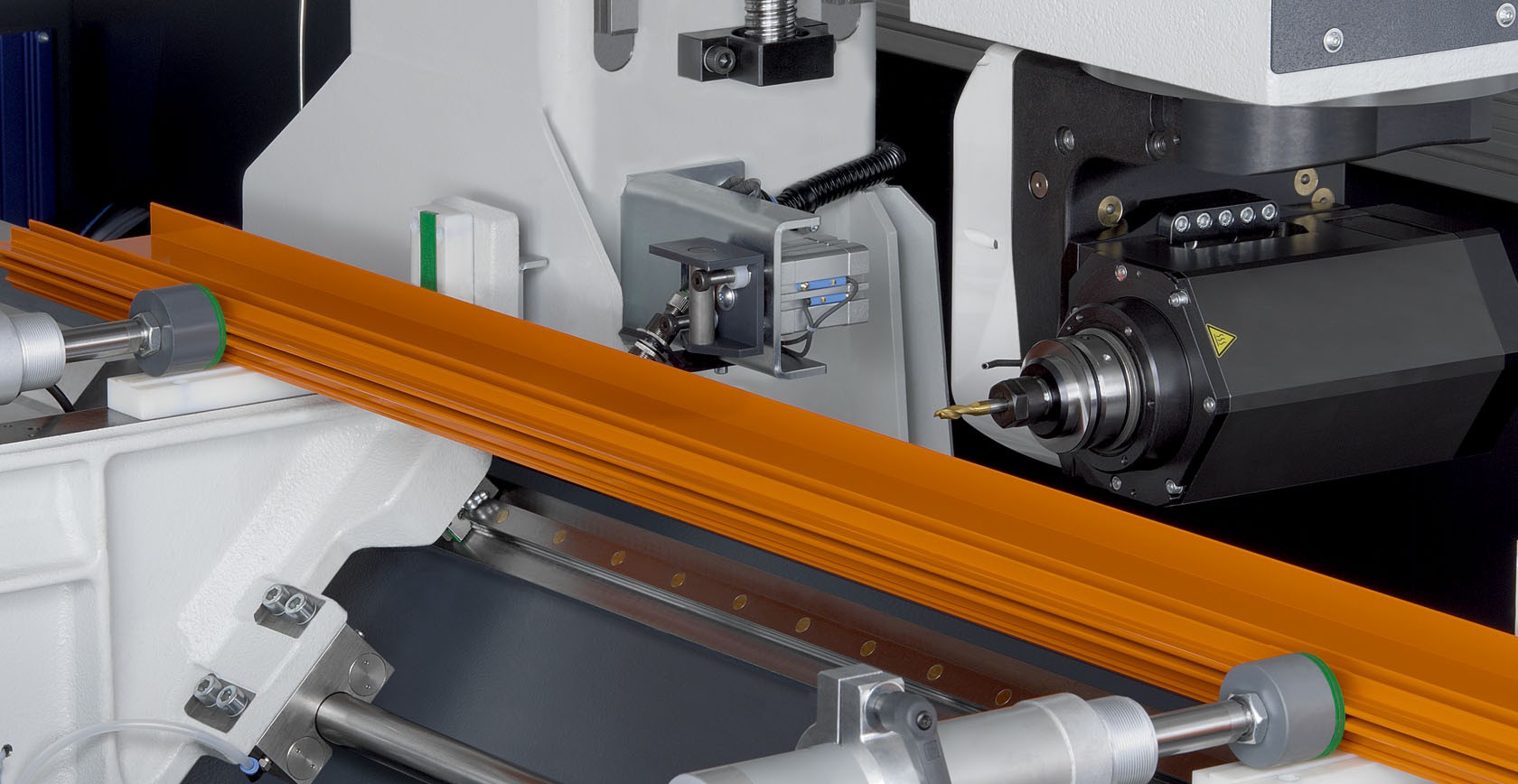

  • Frezeleme, delme ve diş açma gibi tüm iş adımları, profil yüzeyinin korunması için profil çubuğu sabitken gerçekleşmektedir
  • -120° ile +120° arasında kademesiz olarak konumlanabilen A ekseni
  • Mengene kaydırma için yuvarlak kılavuzlar
  • Akıllı kontrol tekniği sayesinde çalışma sonuçları iyileştirilir
  • İşleme ünitesi, dinamik servo tahrikler sayesinde 120 m/dakika ile hızlı şekilde konumlanır
  • Dengeleme aynasız diş açma
  • On iki takım bölmeli otomatik takım değiştirici (takımlar hariç)
  • Modern 4 eksen kontrolü
  • Modern eğik yatak sayesinde ergonomik çalışma
  • Mutlak devir enkoderi sistemleri kullanılması sayesinde ana eksenlerin referans hareketi gerekli değildir
  • Otomatik mengene algılama ve konumlama sayesinde çarpışmalar önlenir
  • Milin kısa hızlanma ve frenleme süreleri için kapalı devir kontrollü Power-Torque freze motoru
  • Sertifikalı, tahrike entegre güvenlik fonksiyonları
  • Akıllı kontrol tekniği sayesinde düşük elektrik tüketimi
  • Eksen tahriklerinin ara devre bağlantısı sayesinde enerji verimliliği artar
  • Kesintisiz güç kaynağı (UPS)
  • Windows işletim sistemi
  • Panel-PC 18,5“, i5 işlemci, USB bağlantıları ve ağ bağlantısı
  • İşleme akışı sırasında da kontrol terminalindeki eluCam sayesinde kolay ve konforlu program girişi
  • İnternet üzerinden uzaktan bakım



Makine Donanımı

  • Su soğutmalı freze mili 7 kW, S1
  • Kullanıcıyı korumak için kabin
  • Dört adet yatay pnömatik malzeme sıkıştırma ünitesi
  • Bir malzeme dayaması, sol
  • HSK-F63 takım tutucu
  • Talaş teknesi üzerinden talaş boşaltma
  • Minimum miktar yağlaması
  • Yüksek performanslı kesim sıvısı
  • Manüel kumanda cihazı
  • Derinlik ölçüsü



Opsiyonlar

  • Takımlar
  • Takım tutucular
  • Aşırı uzunlukta işleme için solda ilave dayama
  • Aşırı uzunlukta işlenen iş parçalarını yerleştirmek için sağ malzeme referans dayaması ve ikinci bağlama devresi
  • Düşük enerji tüketimli kontrol panosu için Green-Line soğutma cihazı
  • Barkod tarayıcı
  • Seçime bağlı olarak çepeçevre kapalı, ek ses koruma yalıtımlı koruma kabini
  • Standart olarak dört mengene. Sekiz mengeneye kadar genişletilebilir
  • Çift bağlama ve diğer aksesuarlar talep üzerine
  • Panel-PC 21,6“, i7 işlemci
  • Not tutucu
  • Ses önleyici kapak
  • Çarpmaya karşı optimize edilmiş bağlama ünitesi
  • Ölçüm tarayıcısı

SBZ 122/73



Alın tarafında işlemesiz maks. işleme uzunluğu

4.050 mm

Alın tarafında işleme ile maks. işleme uzunluğu

-

X ekseninin hareket mesafesi

4.176 mm, Vmaks. 120 m/dak.

Y ekseninin hareket mesafesi

1.040 mm, Vmaks. 60 m/dak.

Z ekseninin hareket mesafesi

540 mm, Vmaks. 30 m/dak.

İşleme yönü

3 (üst, arka, ön)

Konumlama hassasiyeti

+/- 0,1 mm

Freze devri

maks. 20.000 1/dak.

Freze mili gücü

7 kW, S1 (su soğutmalı)

Takım tutucu

HSK-F63

Takım değiştirme

otomatik

Otomatik magazindeki takım bölmeleri

12

Açılı kafa

Hayır

Disk freze çapı

120 mm

Testere bıçağı çapı

-

Takım uzunluğu (konik ölçüden itibaren)

maks. 150 mm

Mengene kaydırma

otomatik

Mengene

Basic (yuvarlak kılavuzlu)

Yazılım

eluCam

Hava basıncı

>7 bar

Elektrik

400 V, 3~, 50 Hz, 25 A

Dakikadaki hava tüketimi

yaklaşık 185 l; püskürterek

Toplam uzunluk

7.643 mm

Derinlik

2.171 mm

Yükseklik

3.000 mm

Ağırlık

yaklaşık 3.800 kg
