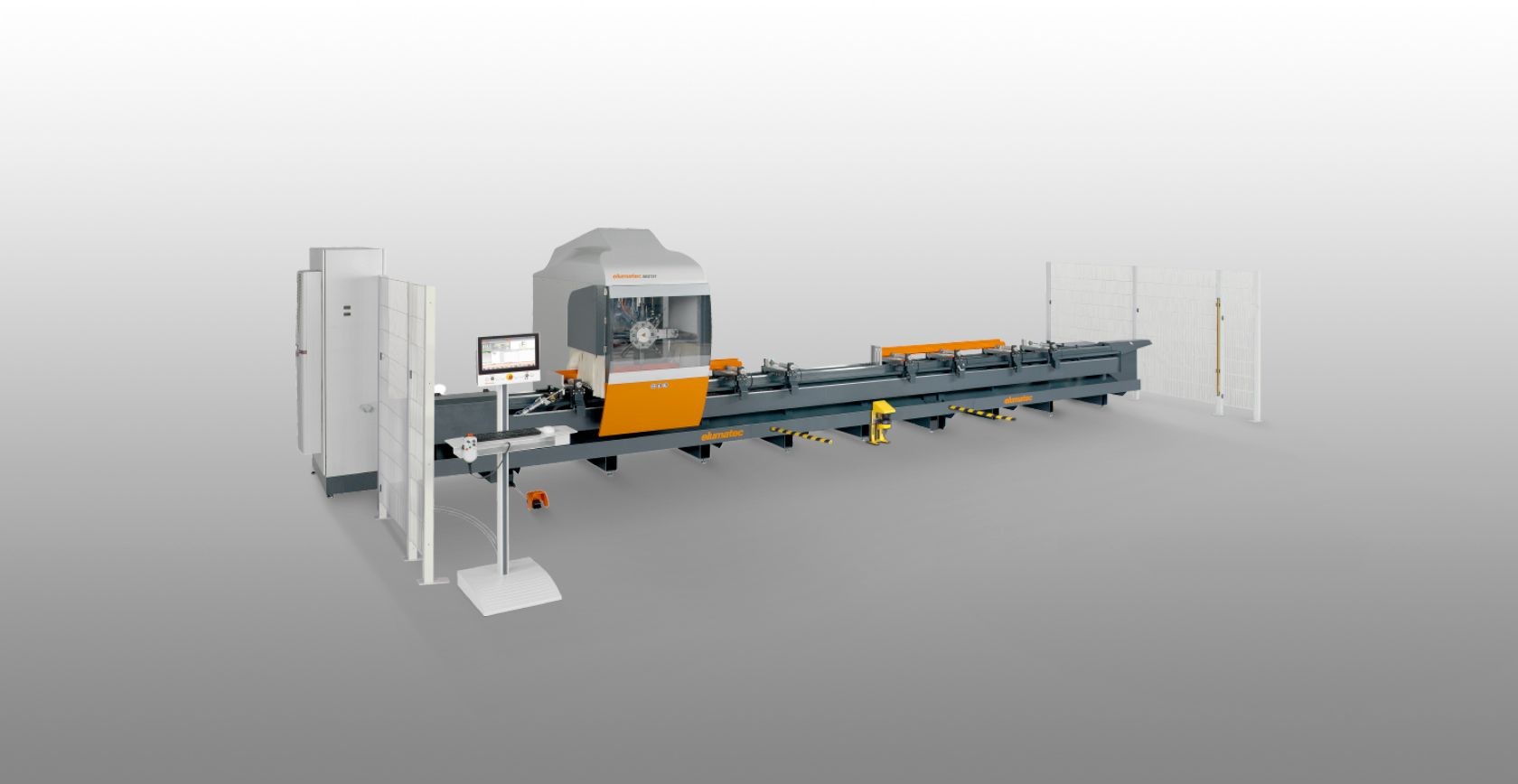

SBZ130


Centre d'usinage de barres

  • Centre d'usinage de barres 3 axes
  • Pour l'usinage économique et rationnel de profilés en aluminium, en acier et en inox

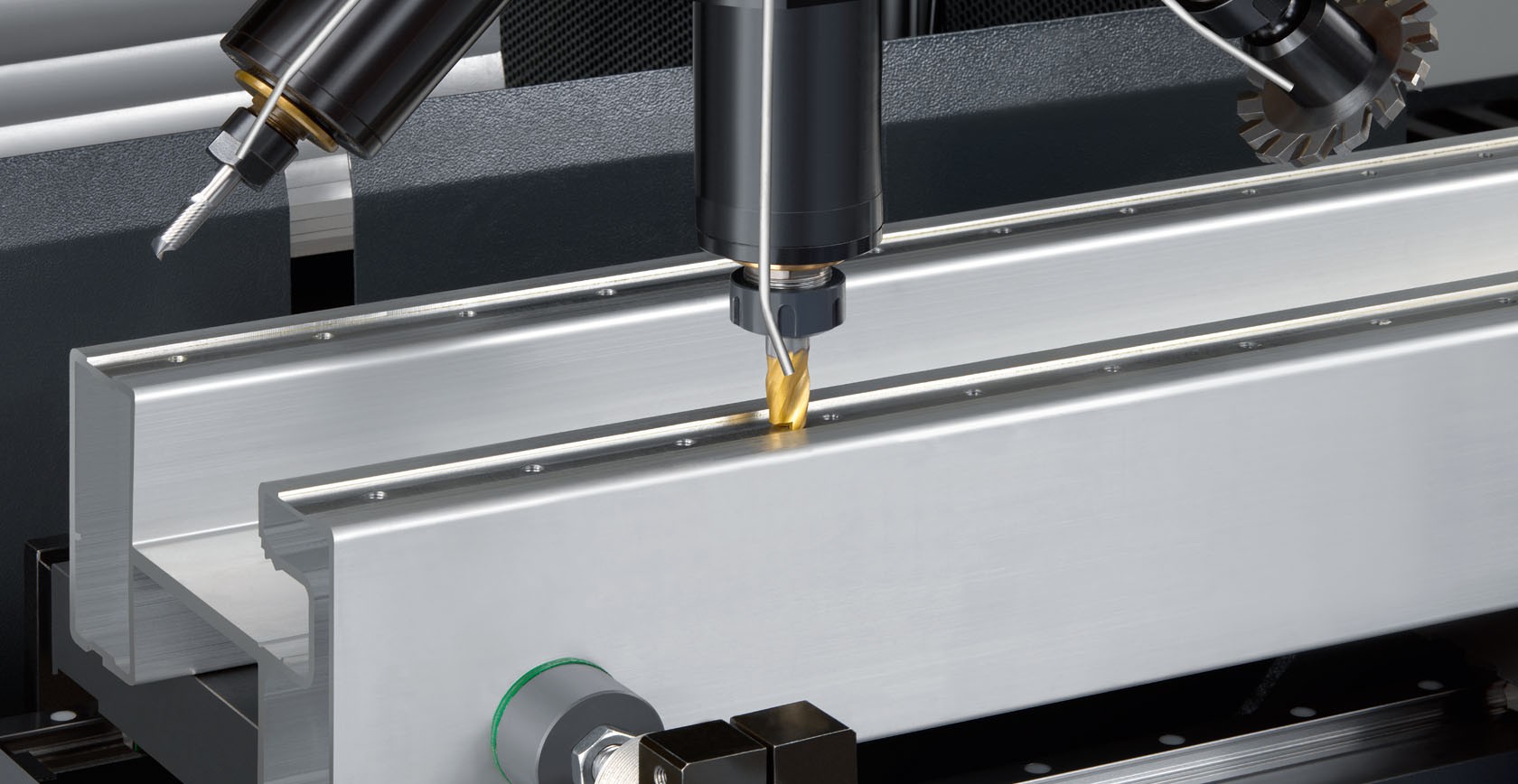

  • Toutes les opérations de travail telles que le fraisage, le forage et le taraudage sont réalisées avec une barre de profilé en repos afin de ne pas endommager la surface du profilé.
  • La tête revolver embarquée autorise des temps de changement d'outils très courts, de manière à optimiser les cycles d'usinage
  • La tête revolver peut être équipée de huit outils ou quatre têtes de fraisage angulaires
  • Déplacement du dispositif de serrage automatique permettant de positionner les dispositifs de serrage à l'aide de la machine
  • Commande 3 axes
  • Broche d'usinage réalisée comme un axe supplémentaire
  • Têtes angulaires pour l'usinage latéral et frontal
  • Panel PC 18,5 po., ports USB et port réseau
  • Système d'exploitation Windows
  • eluCam



Longueurs d'usinage

SBZ 130 - 4,2 m

  • Longueur d'usinage maximale avec usinage en extrémités 4 080 mm
  • Longueur d'usinage maximale sans usinage en extrémités 4 200 mm



SBZ 130 - 7,2 m

  • Longueur d'usinage maximale avec usinage en extrémités 7 080 mm
  • Longueur d'usinage maximale sans usinage en extrémités 7 200 mm



SBZ 130 - 8,5 m

  • Longueur d'usinage maximale avec usinage en extrémités 8 380 mm
  • Longueur d'usinage maximale sans usinage en extrémités 8 500 mm



SBZ 130 - 10,2 m

  • Longueur d'usinage maximale avec usinage en extrémités 10 080 mm
  • Longueur d'usinage maximale sans usinage en extrémités 10 200 mm



SBZ 130 - 11,5 m

  • Longueur d'usinage maximale avec usinage en extrémités 11 380 mm
  • Longueur d'usinage maximale sans usinage en extrémités 11 500 mm



Options

  • Deux zones d'usinage séparées autorisent un usinage en mode pendulaire. La protection de la zone s’effectue en plus avec un scanner laser du côté de l’opérateur pour une sécurité maximale.
  • Mesure de longueur automatique

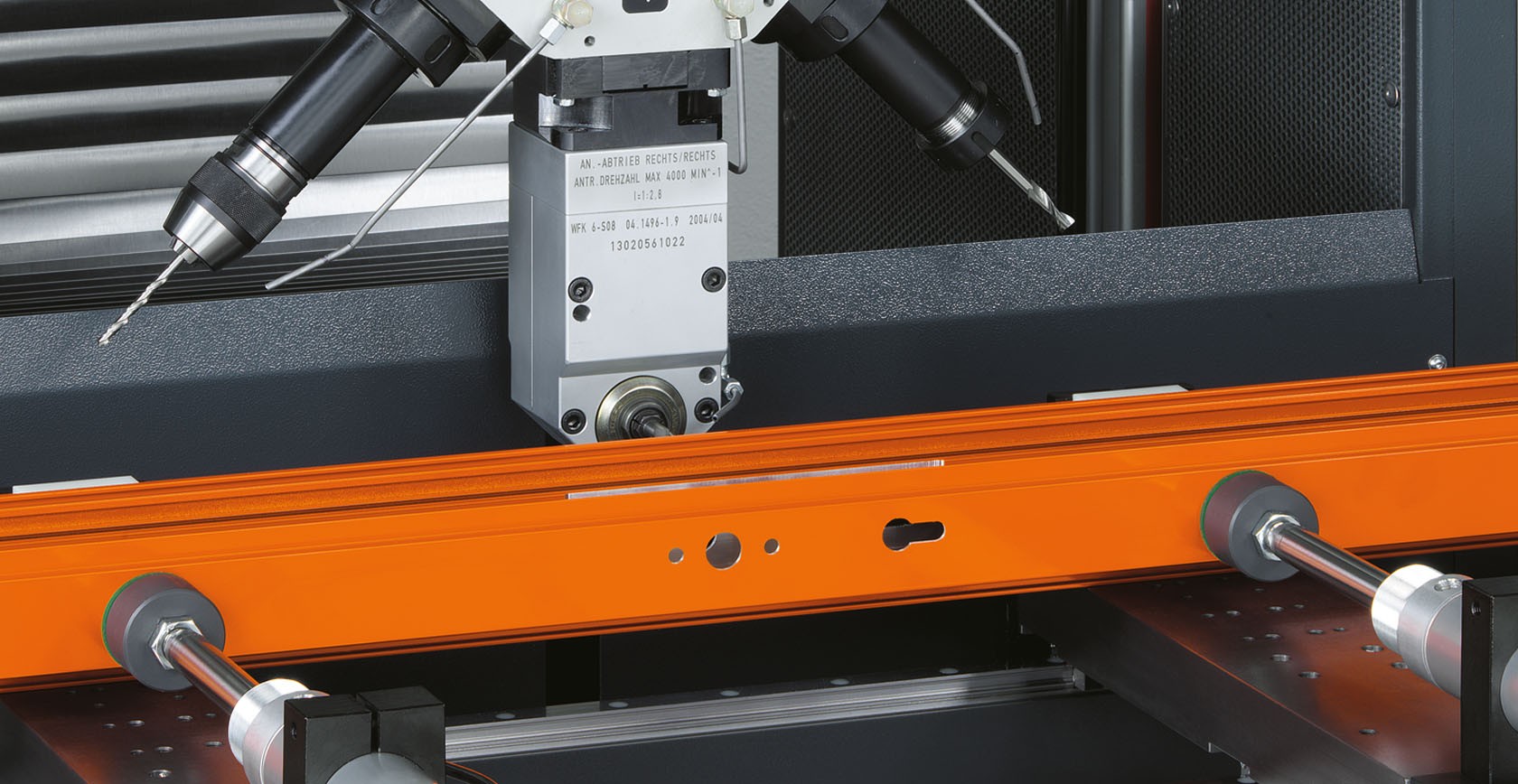

  • Têtes de fraisage angulaire
  • Broches à vitesse rapide

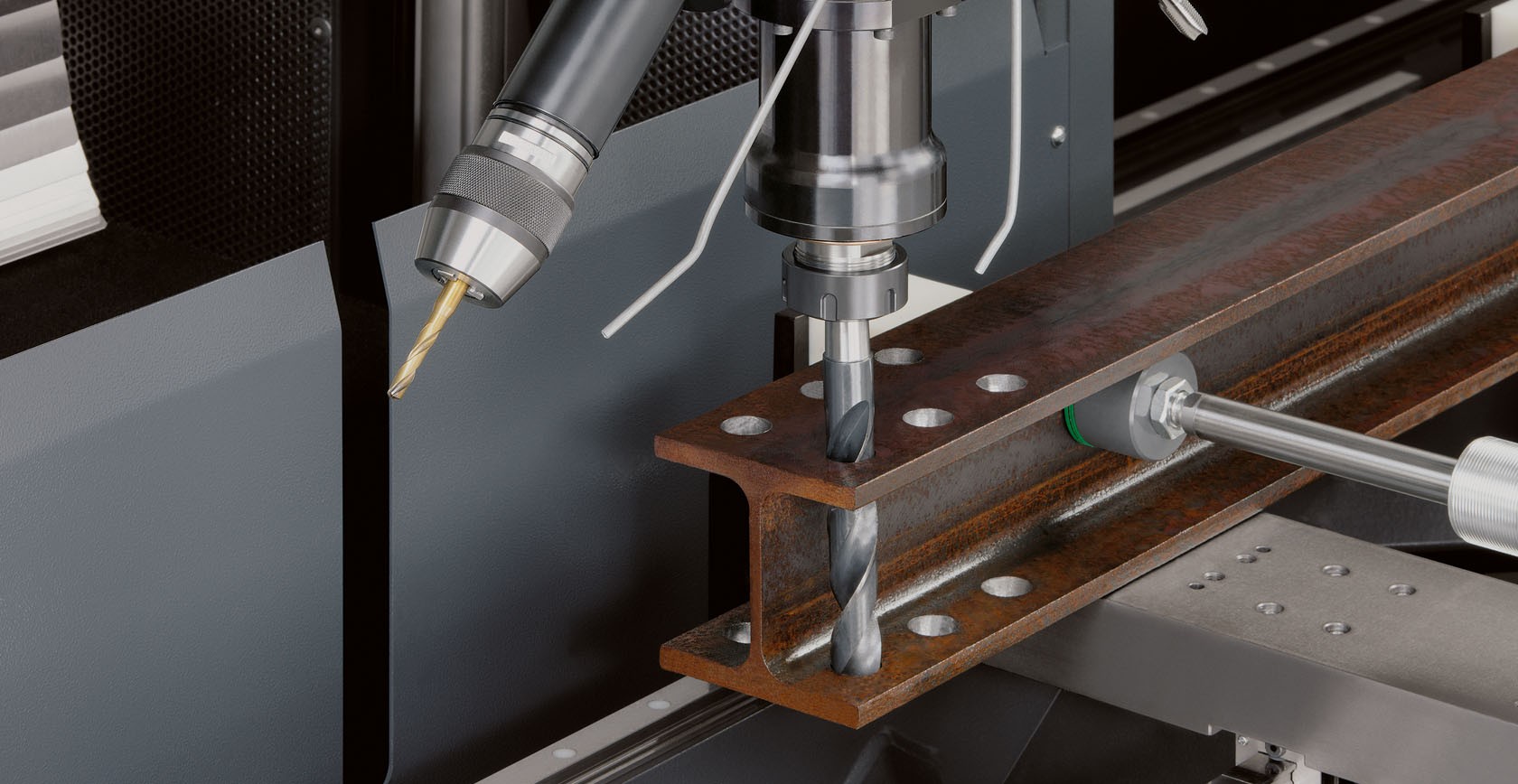

  • Broches à vitesse lente
  • Tête de sciage
  • Dispositif de serrage pour l'usinage de barre double
  • Scanner de code-barres
  • Mandrin pour pince de serrage
  • Pinces de serrage
  • Outils
  • eluCad (suite logicielle bureau pour la gestion de production optimisée)
