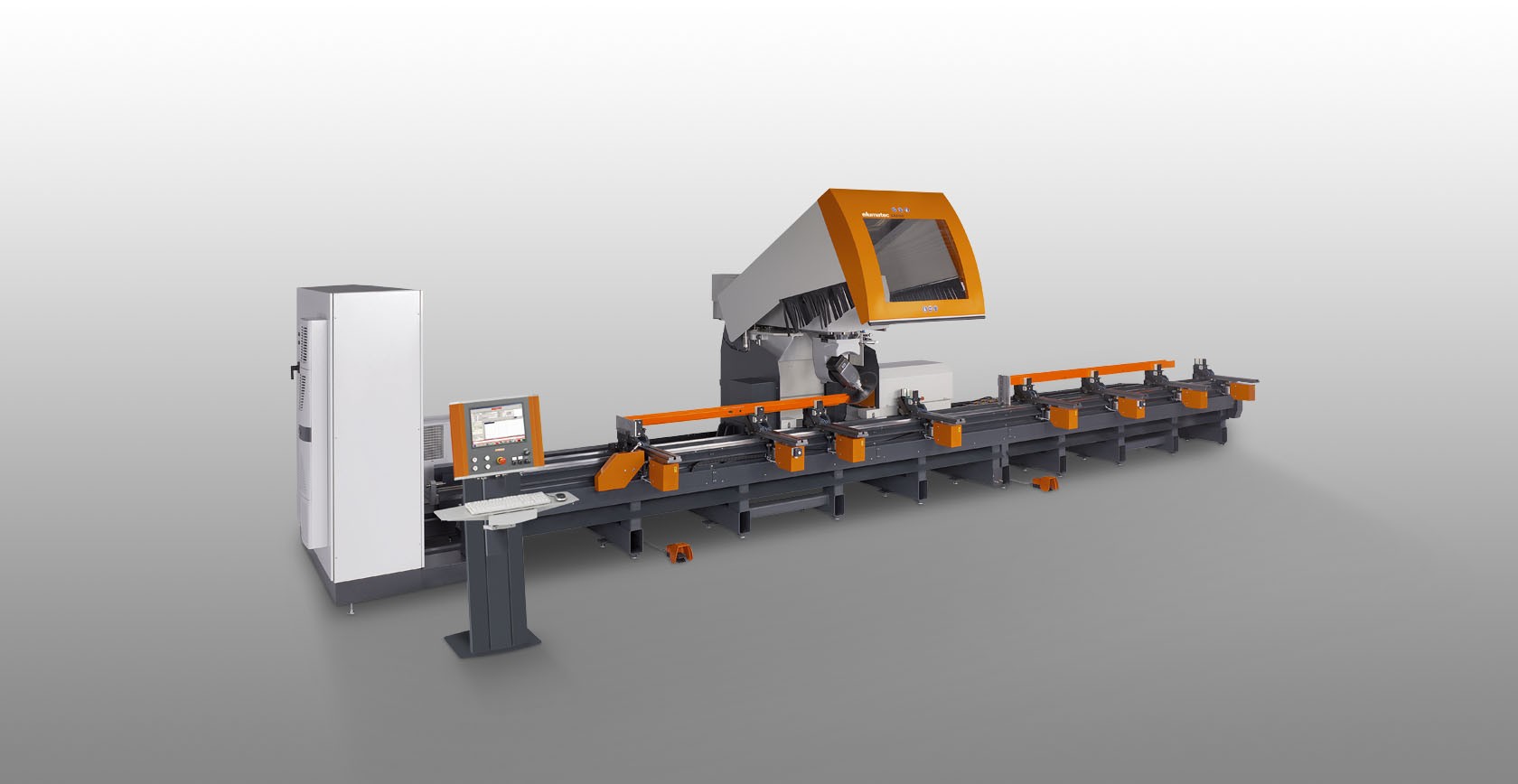

SBZ150


Centre d'usinage de barres

  • Centre d'usinage de barres 5 axes
  • Pour l'usinage économique et rationnel de profilés en aluminium et de profilés en acier à parois fines

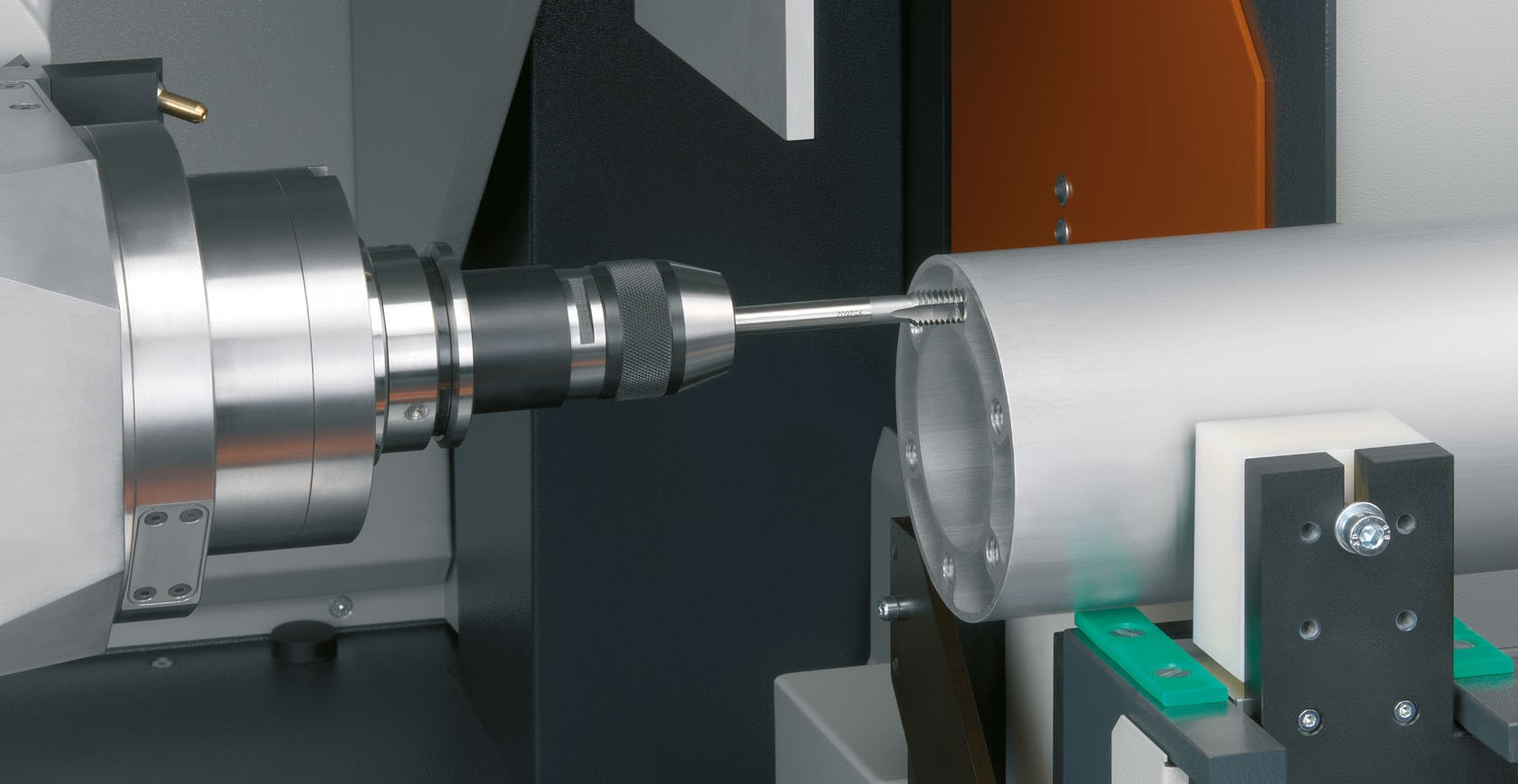

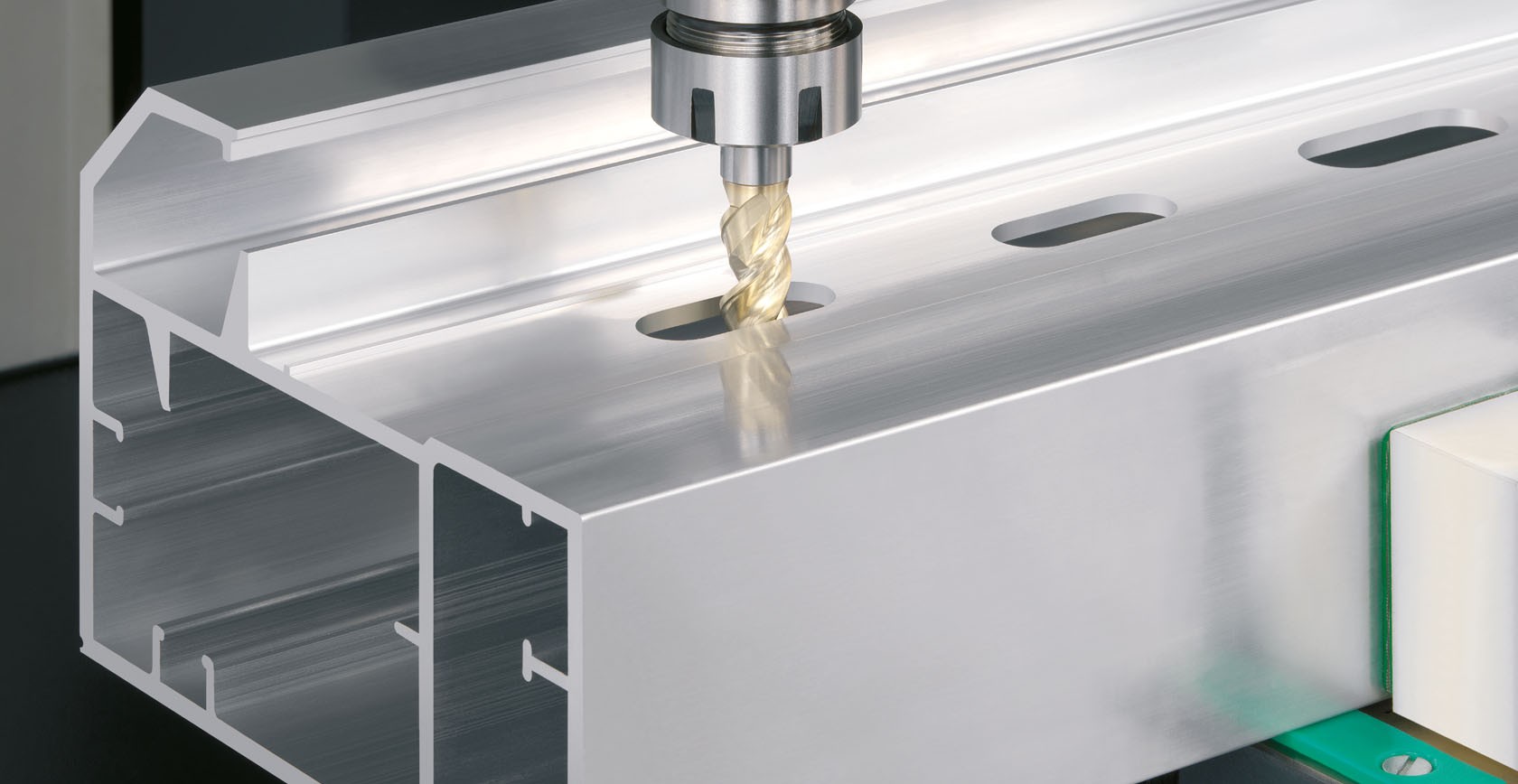

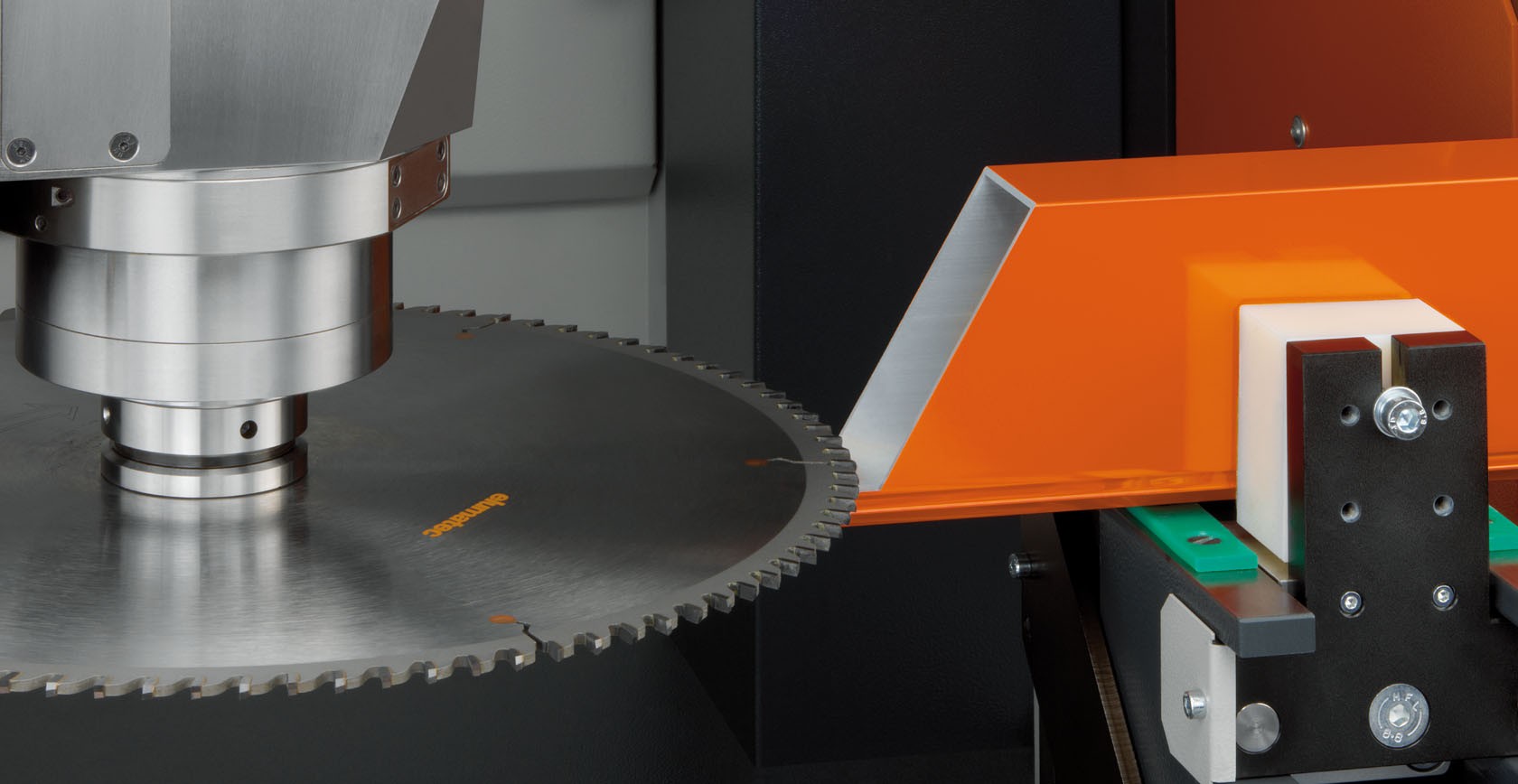

  • Toutes les opérations de travail telles que le fraisage, le forage, le taraudage, le fraisage de filetage, l'égrugeage et le sciage sont réalisées avec une barre de profilé en repos afin de ne pas endommager la surface du profilé.
  • Usinage 6 faces. Par dessous avec tête angulaire (option)
  • Logiciel de commande avec représentation graphique en 3D des pièces usinées
  • Le magasin peut être équipé de 9 outils standard, 5 outils spéciaux et 1 lame de scie (tête de fraisage angulaire et fraise spéciale)
  • Les entraînements directs robustes et à usure réduite de tous les axes permettent un positionnement de base rapide du groupe d'usinage
  • Identification et positionnement automatiques du dispositif de serrage
  • Commande 5 axes pour les usinages volumineux, écran couleur 15", ports USB, port réseau
  • Système d'exploitation Windows
  • eluCam



Longueurs d'usinage

SBZ 150 - 6,0 m

  • Longueur d'usinage maximale avec usinage en extrémités 5 900 mm
  • Longueur d'usinage maximale sans usinage en extrémités 6 220 mm



SBZ 150 - 7,3 m

  • Longueur d'usinage maximale avec usinage en extrémités 7 200 mm
  • Longueur d'usinage maximale sans usinage en extrémités 7 520 mm



SBZ 150 - 9,0 m

  • Longueur d'usinage maximale avec usinage en extrémités 8 900 mm
  • Longueur d'usinage maximale sans usinage en extrémités 9 220 mm



SBZ 150 - 10,3 m

  • Longueur d'usinage maximale avec usinage en extrémités 10 200 mm
  • Longueur d'usinage maximale sans usinage en extrémités 10 520 mm



SBZ 150 - 12,0 m

  • Longueur d'usinage maximale avec usinage en extrémités 11 900 mm
  • Longueur d'usinage maximale sans usinage en extrémités 12 220 mm



Options

  • 2 zones d'usinage séparées autorisent un usinage en mode pendulaire
  • Tête de fraisage angulaire pour l'usinage de la face inférieure
  • Mesure de longueur automatique
  • Bande de transport des copeaux
  • Scanner de code-barres
  • Imprimante d'étiquettes
  • Dispositif d'avance cadencée
  • Porte-outils
  • Mandrin pour pince de serrage
  • Pinces de serrage
  • Lames de scie
  • Outils
  • eluCad (suite logicielle bureau pour la gestion de production optimisée)
