ALU PVC STEEL

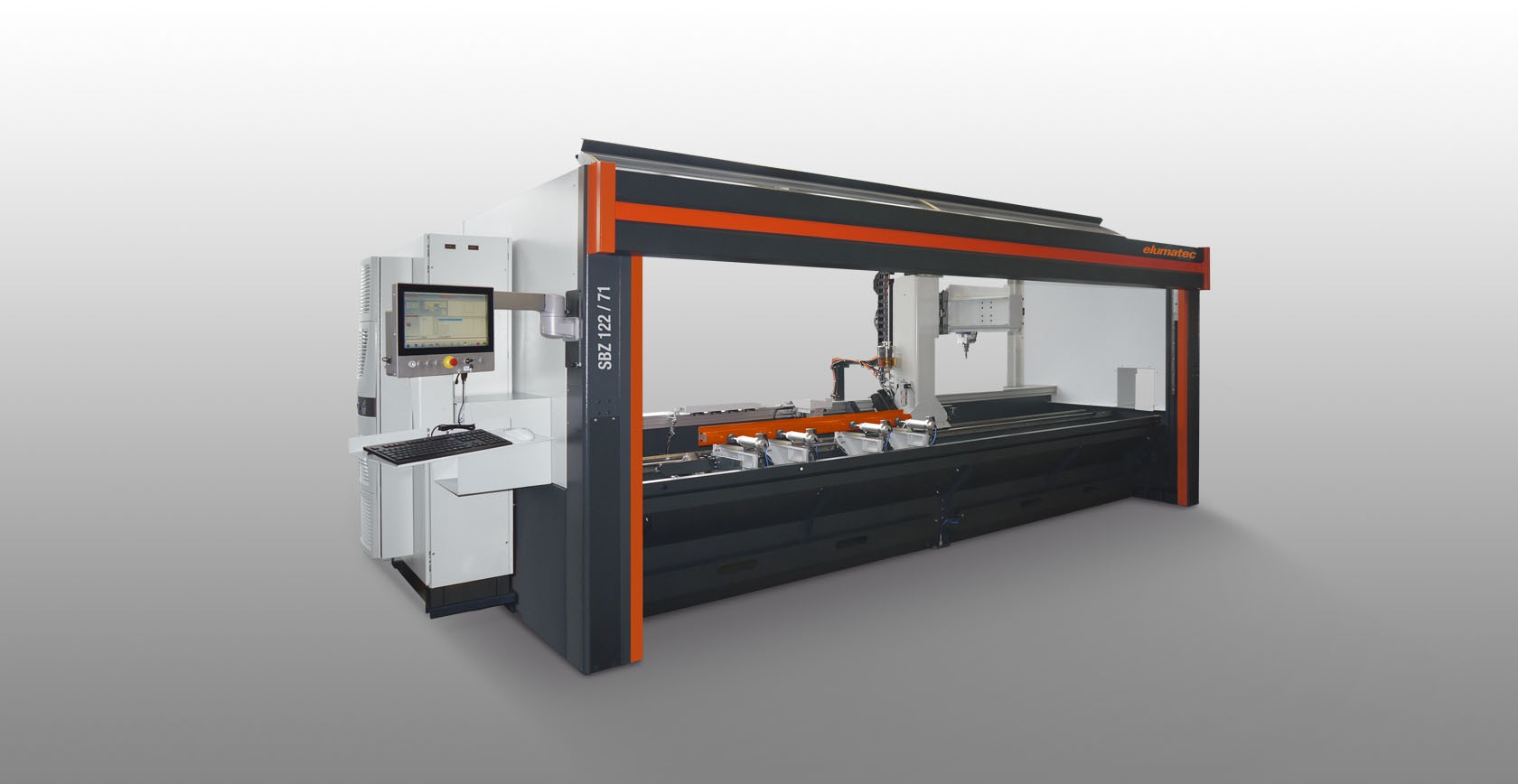

SBZ 122/71 Centre d'usinage de barres

  • Pour l'usinage économique et rationnel de profilés en aluminium, en PVC et en acier
  • Toutes les opérations de travail telles que le fraisage, le forage et le taraudage sont réalisées avec une barre de profilé en repos afin de ne pas endommager la surface du profilé.
  • Un système rotative intégré à la broche d'usinage permet de régler la tête angulaire de rotation à 0°-90°-180°-270°
  • Les résultats du travail sont améliorés par une technique de régulation intelligente
  • Positionnement rapide du groupe de base à une vitesse pouvant atteindre 120 m/min grâce aux entraînements asservis dynamiques
  • Taraudage sans mandrin de compensation
  • Identification et positionnement automatiques du dispositif de serrage

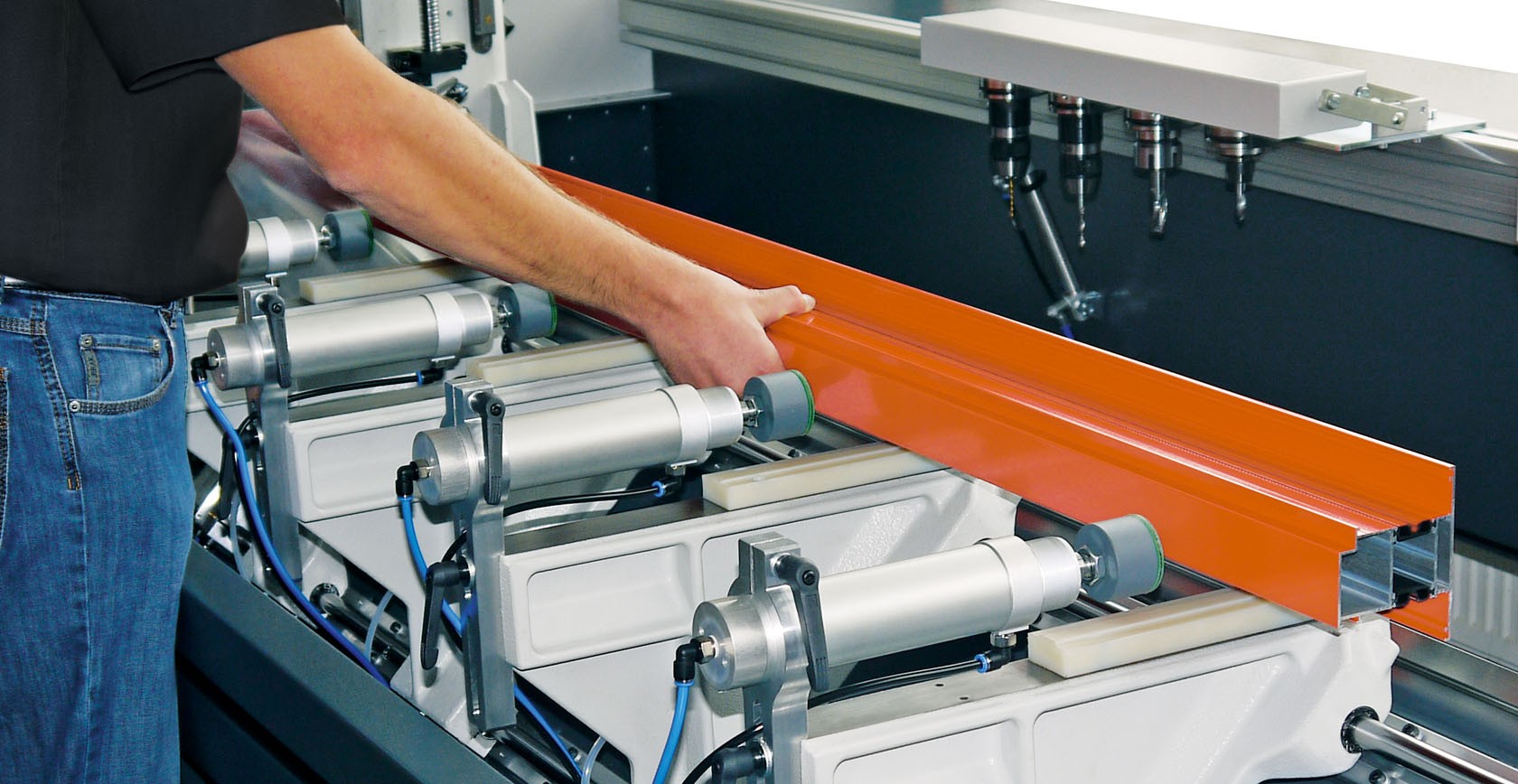

  • Travail ergonomique grâce à un bâti incliné moderne

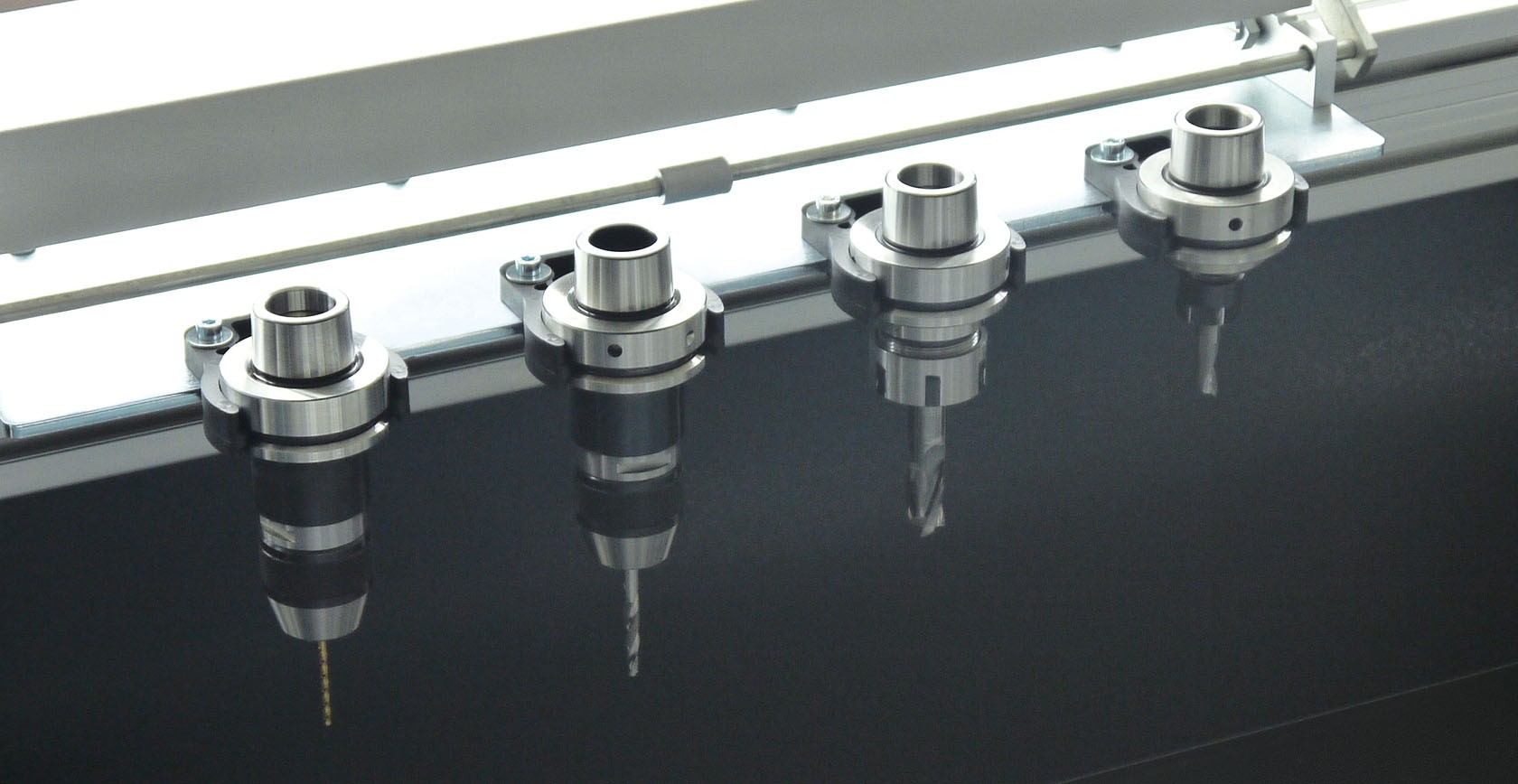

  • Changeur d'outil automatique à quatre emplacements de rangement des outils (sans outils)
  • Changeur d'outil automatique pour une tête angulaire
  • Commande 3 axes moderne
  • Aucune course de référence des axes requise grâce à l'utilisation de systèmes à codeurs absolus
  • Évitement de collisions grâce à l'identification et au positionnement automatiques du dispositif de serrage
  • Moteur de fraisage Power-Torque à régulation de vitesse en boucle fermée permettant de réduire les délais de démarrage et de freinage de la broche d'usinage
  • Fonctions de sécurité certifiées et intégrées à l'entraînement
  • Consommation électrique basse grâce à une technique de régulation intelligente
  • Efficacité énergétique améliorée grâce à l'accouplement des entraînements de l'axe
  • Approvisionnement en énergie sans interruption (onduleur)
  • Système d'exploitation Windows
  • Ecran PC 18,5", processeur i5,Ports USB et port réseau
  • Programmation aisée et conviviale par eluCam sur le terminal de commande y compris pendant le cycle d'usinage
  • Maintenance à distance via Internet



Equipement de la machine

  • Broche d'usinage refroidie par air 8 kW, S1
  • Cabine de protection de l'opérateur
  • Quatre dispositifs de serrage pneumatique du matériau horizontaux
  • Un butée de matériel, gauche
  • Porte-outil HSK-F63
  • Broche d'usinage à unité de rotation intégrée (0°-90°-180°-270°) pour tête angulaire
  • Tête angulaire rotative HSK-F63 pour deux outils
  • Récupération des copeaux à l'aide de bacs à copeaux
  • Lubrification minimale
  • Liquide de coupe haute performance
  • Commande portable
  • Jauge de profondeur



Options

  • Outils
  • Porte-outils
  • Changeurs d'outils automatiques pour quatre outils standard maximum
  • Changeur d'outil automatique pour tête angulaire
  • Refroidisseur Green-Line pour l'armoire électrique à consommation d'énergie réduite
  • Scanner de code-barres
  • Cabine de protection éventuellement fermée tout autour
  • Par défaut quatre dispositifs de serrage. Extension avec jusqu'à huit dispositifs de serrage
  • Butée de référence à droite pour la mise en position des pièces avec usinage des surlongueurs
  • Butée supplémentaire pour l'usinage de surlongueurs à gauche
  • Mesure de longueur sur deux faces
  • Serrage double et autres accessoires sur demande
  • Ecran PC 21,6", processeur i7
  • Bloc-notes
  • Capot d'insonorisation

SBZ 122/71



Longueur d'usinage maximale

sans usinage en extrémités

4 150 mm



Longueur d'usinage maximale

avec usinages en extrémités

4 000 mm



Course axe X

4 295 mm, Vmax. 120 m/min.

Course axe Y

910 mm, Vmax. 60 m/min.

Course axe Z

475 mm, Vmax. 50 m/min.

Sens d'usinage

5 (haut, arrière, avant, gauche, droite)

Précision du positionnement

+/- 0,1 mm

Vitesse de rotation de la broche d'usinage

max. 24 000 tr./min.

Performance de la broche d'usinage



8 kW, S1 avec retour

(refroidissement par air)

Porte-outil

HSK-F63

Changement d'outil

automatique

Emplacements de rangement des

outils dans le magasin automatique

4 (max. 16)



Tête angulaire

Oui

Diamètre de fraise du disque

120 mm

Diamètre de la lame de la scie

-

Longueur de l'outil (à partir de la base du mandrin)

max. 150 mm

Déplacement du dispositif de serrage

automatique

Dispositif de serrage

Basic (avec guide circulaire)

Logiciel

eluCam

Raccordement d'air comprimé

> 7 bars

Branchement électrique

400 V, 3~, 50 Hz, 25 A

Consommation d'air par minute

environ 185 l avec pulvérisation

Longueur totale

6 592 mm

Profondeur

2 171 mm

Hauteur

3 000 mm

Poids

env. 2 900 kg
