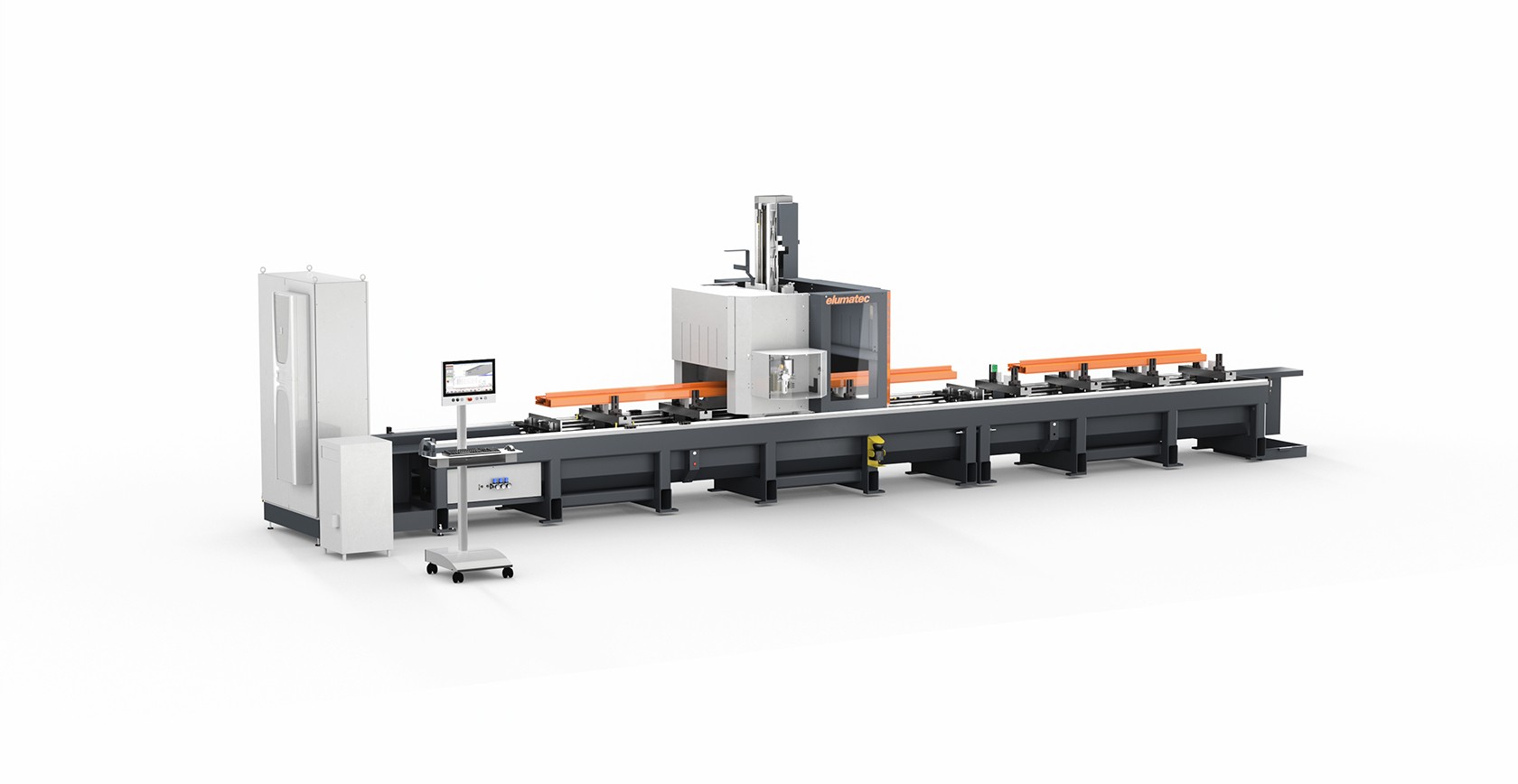

SBZ141


Centro di lavoro

  • Centro di lavoro a 4 assi
  • Per lavorare in modo redditizio e razionale profili in alluminio e in acciaio sottili

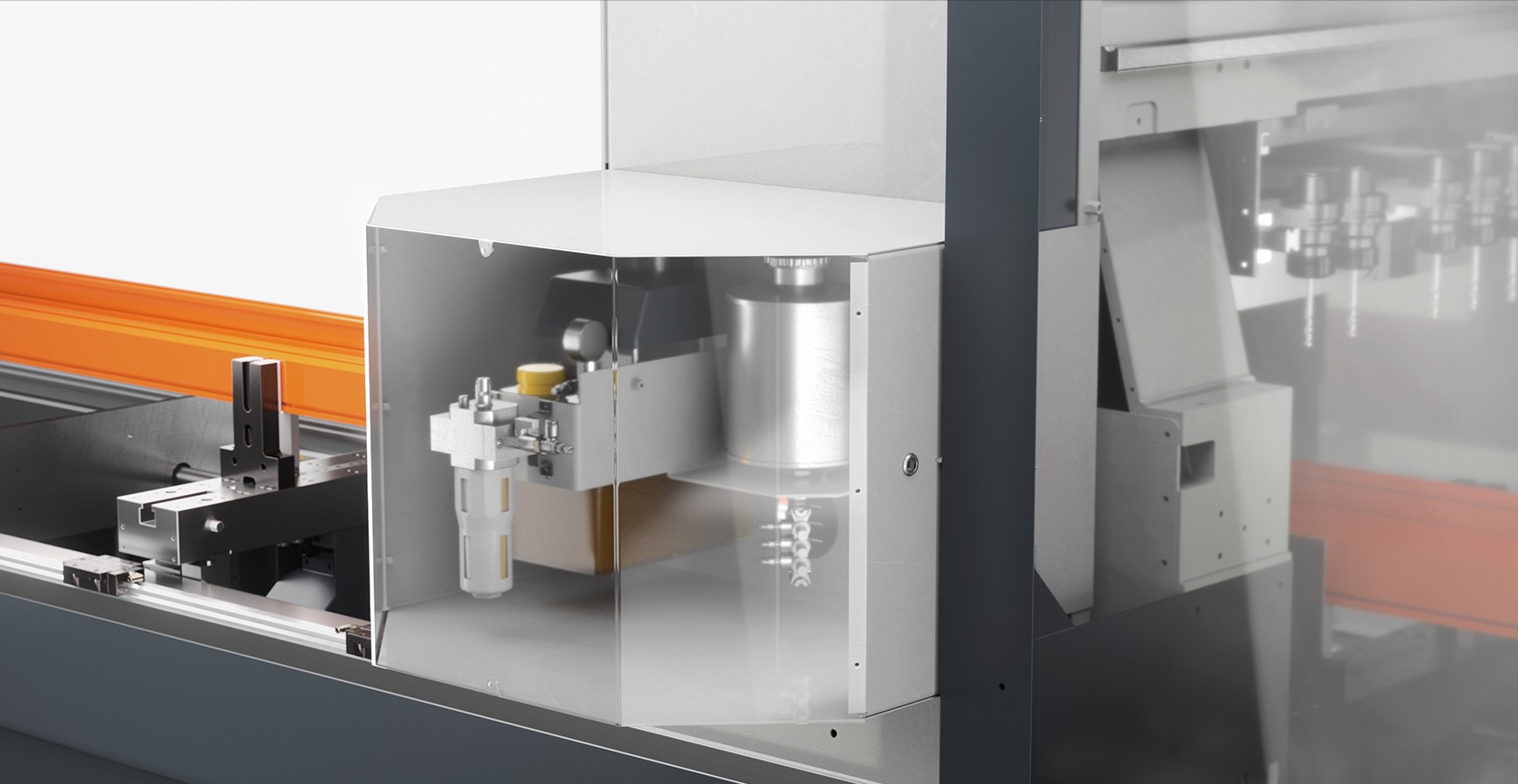

  • Configurazione standard con mandrino della fresatrice raffreddato ad aria (disponibile in opzione la configurazione con mandrino della fresatrice raffreddato ad acqua)

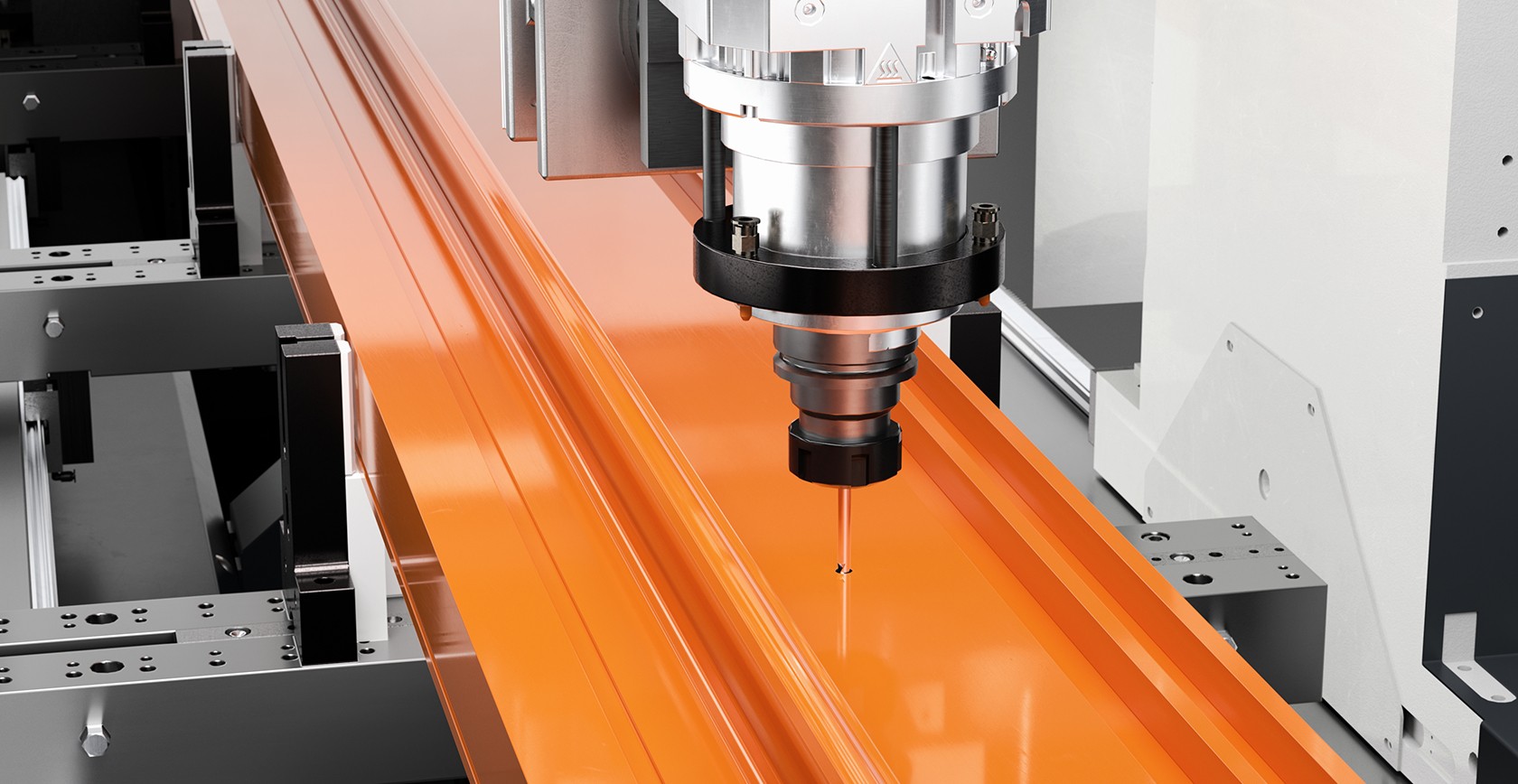

  • Tutte le fasi di lavoro come la fresatura, la foratura e la filettatura hanno luogo a barra del profilo bloccata, preservandone la superficie.

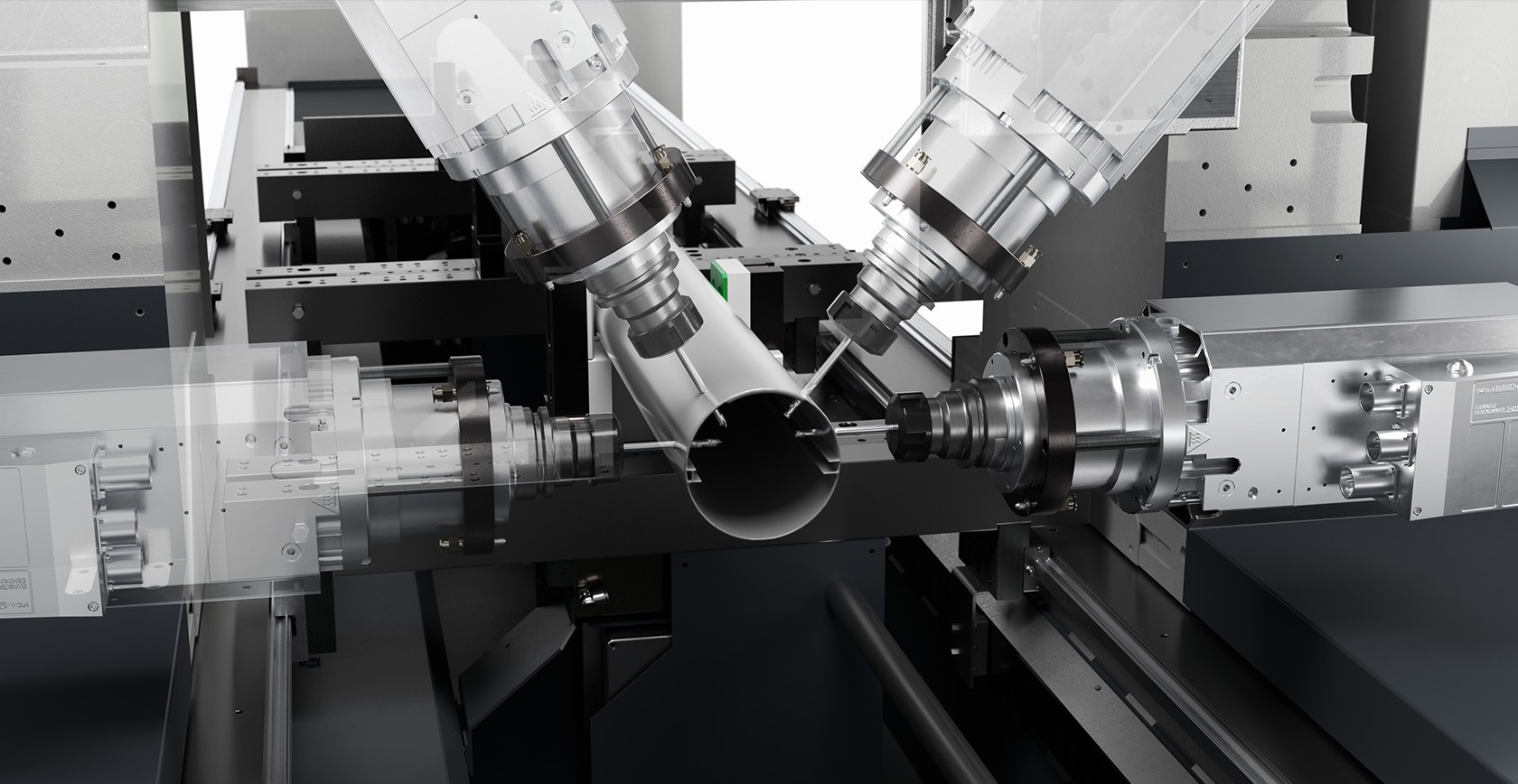

  • Lavorazione in continuo con tutti gli utensili da -90° a +90°

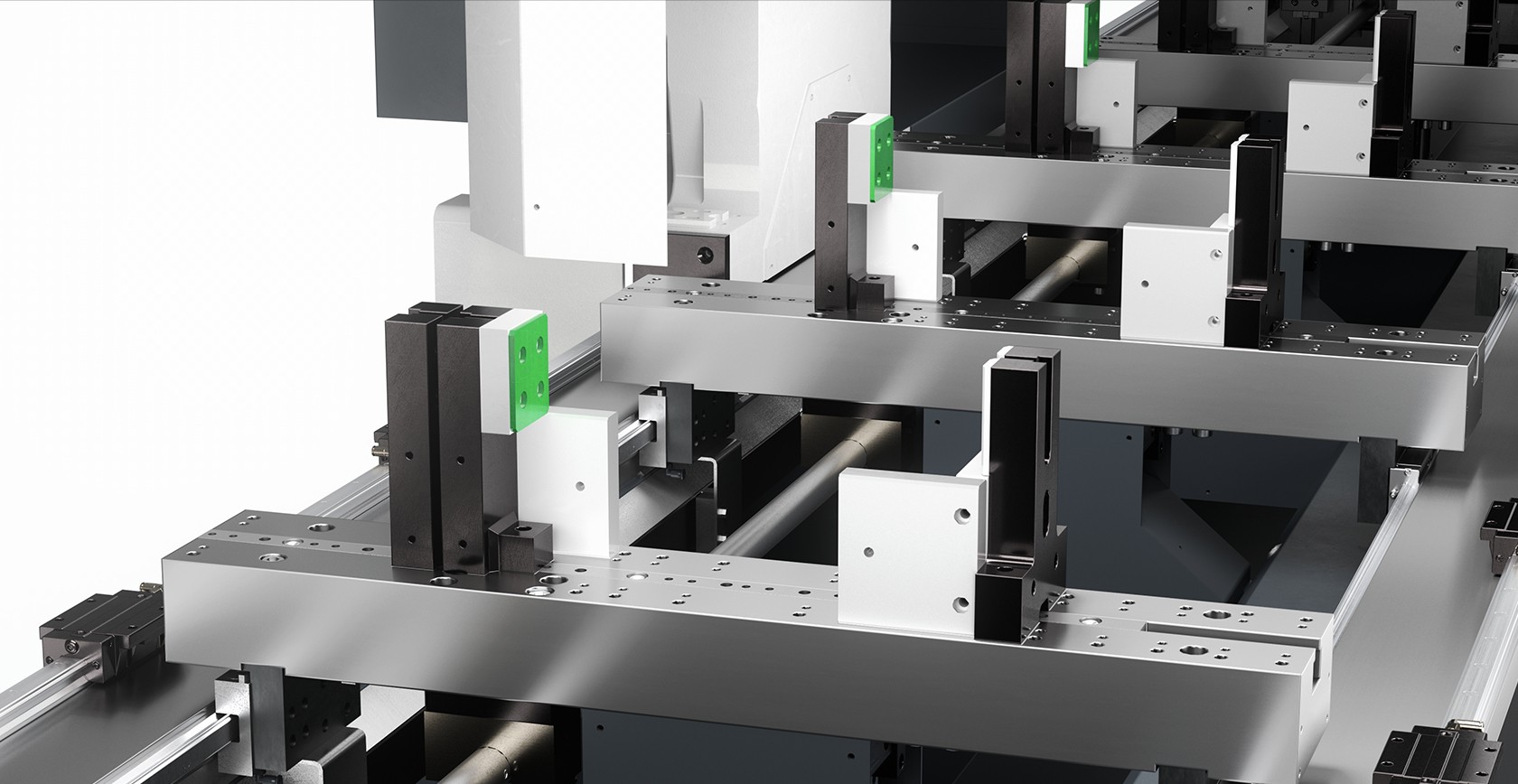

  • Posizionamento autonomo del serrapezzi con sistema di misurazione assoluta
  • Il magazzino utensili collegato permette brevi tempi di cambio utensili e di conseguenza cicli di lavoro ottimali
  • Il magazzino può essere dotato di otto utensili
  • Per la lavorazione della doppia barra e della testa sono disponibili fino a due teste angolari di rotazione, ciascuna delle quali con due diversi utensili (0° – 90° – 180° – 270°) (opzione)
  • Due zone di lavoro separate permettono di lavorare in modalità a pendolo (opzione). Protezione dell'area realizzata con un laser scanner sul lato operatore per la massima sicurezza.
  • Comando a 4 assi
  • Schermo a colori 18,5”, connettori USB e connettore di rete
  • Sistema operativo Windows
  • eluCam



Lunghezze di lavoro

SBZ 141 – 4,2 m

  • Lunghezza massima di lavoro con lavorazione frontale 4.200 mm
  • Lunghezza massima di lavoro senza lavorazione frontale 4.320 mm



SBZ 141 – 7,6 m

  • Lunghezza massima di lavoro con lavorazione frontale 7.600 mm
  • Lunghezza massima di lavoro senza lavorazione frontale 7.720 mm



SBZ 141 – 9,7 m

  • Lunghezza massima di lavoro con lavorazione frontale 9.700 mm
  • Lunghezza massima di lavoro senza lavorazione frontale 9.820 mm



Opzioni

  • Lavorazioni su 2 piani per modalità a pendolo
  • Misurazione automatica della lunghezza su due lati
  • Dispositivo di serraggio per la lavorazione di barre doppie
  • Lettore di codici a barre
  • Magazzino portautensili fisso (16 scomparti)
  • Scambiatore di utensili collegato per testa angolare o testa della troncatrice
  • Teste di fresatura angolari
  • Testa della troncatrice
  • Alloggiamenti utensili
  • Mandrino della pinza di serraggio
  • Pinze di serraggio
  • Utensili
  • eluCad (pacchetto software Office per la gestione ottimizzata della produzione)
