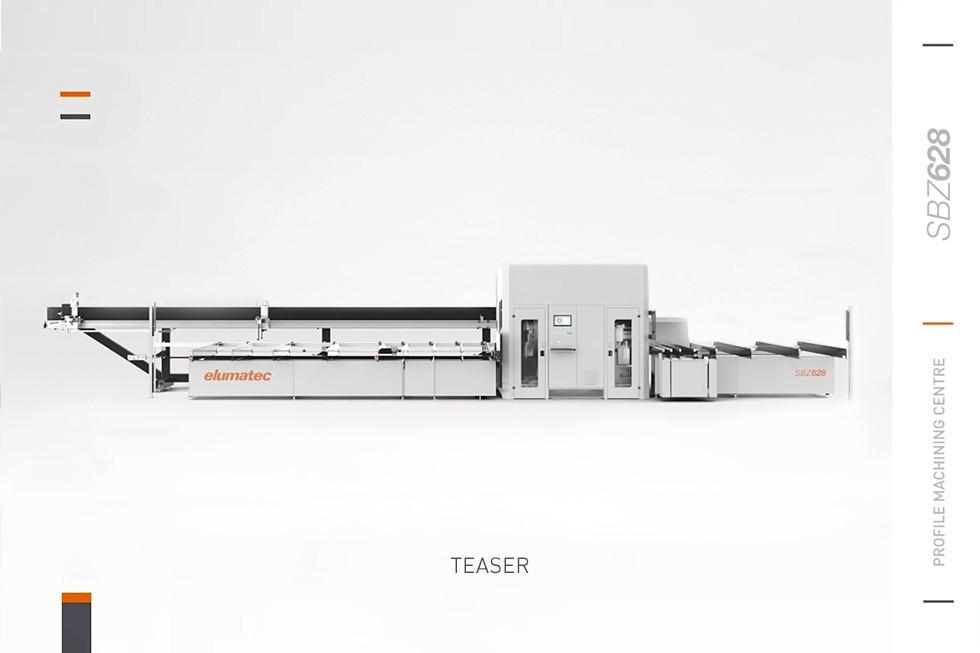

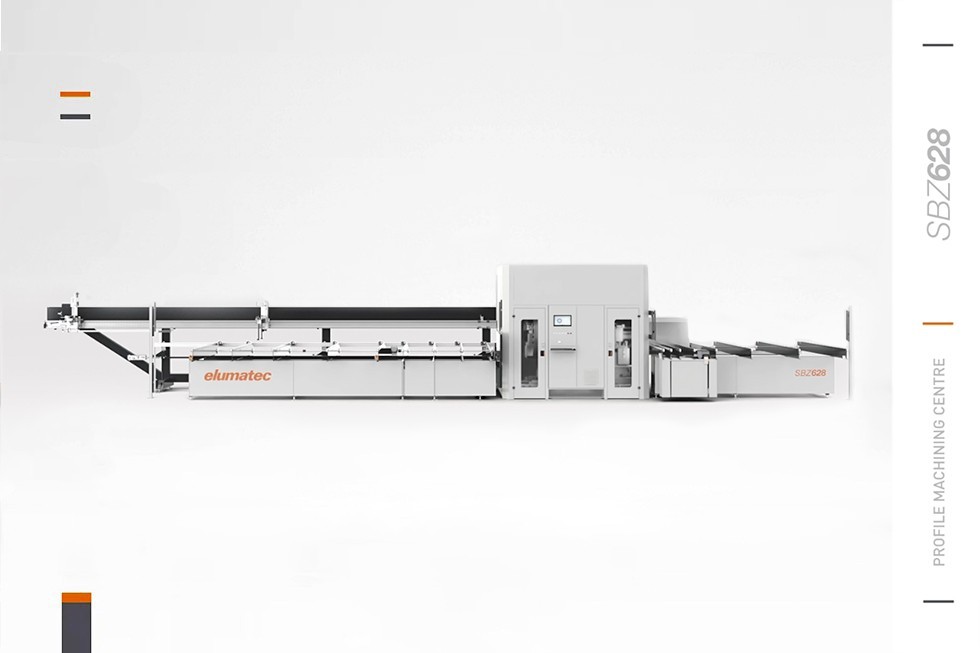

SBZ 628 XXL Profielbewerkingscentrum

De serie SBZ 628 biedt maximale flexibiliteit bij de bewerking en het zagen van aluminium profielen. Ze worden ingezet in de zowel de metaalbouw en als in de industrie. De voordelen voor productieveiligheid, snelheid en rendabiliteit alsmede de indrukwekkende veelzijdigheid maken het flexibele profielbewerkingscentrum tot een perfecte allrounder. Zo kunnen met tot acht vrij op de profieldoorsnede toepasbare freesaggregaten in combinatie met gepatenteerde innovaties zoals combi-spansysteem, verplaatsbare spanners en zwenkbare grijpers, de meest uiteenlopende profieltypes, bijvoorbeeld voor vensters, deuren en gevels, volautomatisch worden bewerkt.



SBZ 628 XXL: Doorloopmachines voor vensters, deuren en gevels

  • Tot acht spindels om te frezen of te boren
  • Verschillende scheidingsstrategieën van 22,5° tot 157,5° (zwenken)
  • Aanvullend zaagaggregaat van 45° tot 135° (neigen)
  • Gecombineerde uitsparingssnedes
  • Snelwisselsystemen bij spanrollen en spanplaten voor niet-typische profielen
  • Modus voor handmatig inleggen en opspannen an niet-locatiestabiele profielen



Machine-uitrusting

  • Laadmagazijn links voor automatische productie
  • 360° traploos ten opzichte van het profiel positioneerbare freesspindels alsmede 360° traploos verstelbare snijhoek voor de bewerking van profielen in verschillende klemposities
  • Ruime, geluidswerende cabine plus de gemakkelijk toegankelijke bedienings- en onderhoudselementen vereenvoudigen het werken.
  • Bewerkte profielen worden behoedzaam met betrekking tot het materiaal op het ontlaadmagazijn gelegd
  • Klantspecifieke uitvoeringen op aanvraag mogelijk



Opties

  • Profiellengtes tot 10.500 mm
  • Verlengstukken voor afvoerband tot 6.000 mm/8.000 mm
  • Afvoerband “volledig profiel”
  • Afvoerband van korte delen > 150 mm
  • Cycli korte delen (bij bewerking afzonderlijk profiel) > 50 mm > 150 mm
  • Bewerking van ronde buizen
  • Extra schommels bij het toevoertransport
  • Etikettenprinter
  • Dampafzuiging
  • Airconditioner, schakelkast voor omgevingstemperatuur < 35 °C
  • Gereedschappen
  • Zaagbladen

SBZ 628 XXL



Max. profieldoorsnede (bxh)

320 x 160 / 160 x 320 mm

Min. profieldoorsnede
(afhankelijk van de grijperpositie)

30 x 10 mm



Lengte onbewerkte stang

7.600 mm

Lengte bewerkte delen

350 - 7.600 mm

Korte delen (50-150 / 150-350)

Optie



Toevoermagazijn



Kortste lengte onbewerkte stang

1.500 mm

Aantal schommels

5 (optioneel 9)

Oplegplaatsen

10 (meer dan 120 mm 3-5)



Toevoertransport



Servoaandrijving

lineair

Grijperverstelling elektrisch

Y/Z

Grijperdraaiing

Standaard

Reststukmeting

Optie

Reststukverwerking

volautomatisch



Bewerkingsstation



Assen

5

Freesspindels

4 - 8 (voorstuurbaar)



Zaag



Assen

3 + 3

Zaagblad (doorsnede)

2 (550 mm), optioneel 650 mm + 550 mm

Zaaghoek

22,5° - 157,5° (zwenken)
45° - 135° (neigen)

Uitsparingssnedes

Standaard (boven en onder)



Afvoer-klemslede



Assen

1

Stappenbedrijf (korte delen)

Optie



Afvoerband



Hefstation

Ja

Aantal schommels

8

Breedte afvoerband

4.000 mm (optioneel verlengbaar)
