MS


Tavoli di montaggio verticali

home / dalla a alla z / M

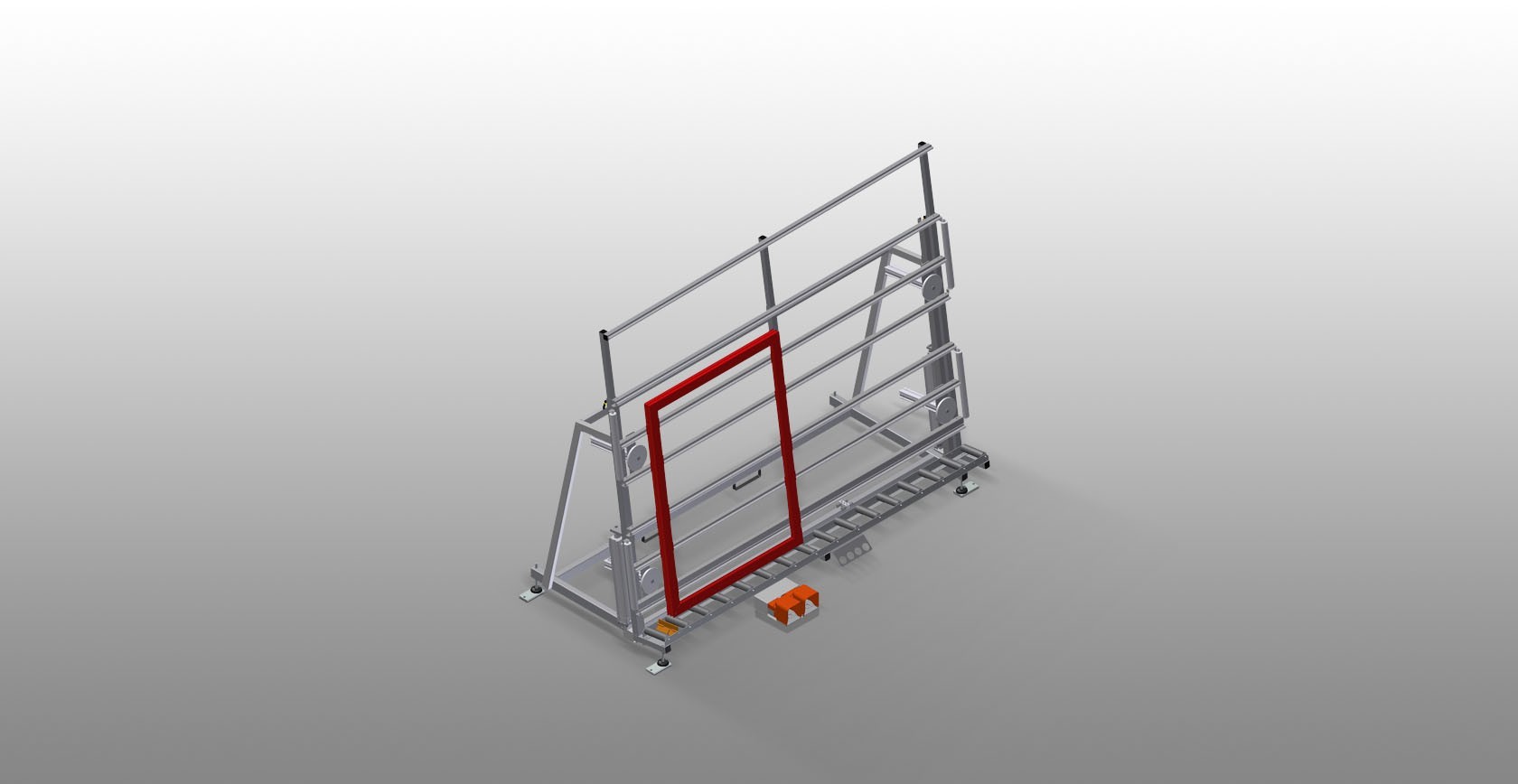

Banco di montaggio per il montaggio verticale. Solida struttura in acciaio. Ideale per il montaggio verticale. Adatto a linee. Posizioni intermedie regolabili in continuo per l’ergonomia del lavoro. Regolazione dell’altezza con cilindro pneumatico. Supporto a rulli con rulli in acciaio. Supporto del tavolo con listelli scorrevoli in PVC. Due serraprofili spostabili in orizzontale. Attacco dell’aria compressa quadruplo.

Superficie di appoggio
Supporto del tavolo con listelli scorrevoli in PVC
Supporto a rulli
Rulliera inferiore con rulli portanti di L = 200 mm
Serrapezzi
Due dispositivi di serraggio del materiale laterali fissano il profilo durante il lavoro, altezza massima di serraggio dei profili 200 mm
Regolazione dell’altezza
Regolabile in altezza, altezza di lavoro regolabile dai piedini
Pedale
Comando tramite valvola a pedale Regolazione in altezza verticale pneumatica 500 mm, serraggio pneumatico
Attacco dell’aria compressa quadruplo
Attacco quadruplo per utensili ad aria compressa
Rulli di inserimento
Rulli di protezione per l’inizio o la fine delle rulliera
Appoggio del profilo estraibile (Opzionale)
Supporto del tavolo estraibile verso l’alto per MS 3000 e MS 4000, supporto del tavolo di 800 mm e di 500 mm estraibile verso l’alto per telai alti
Lamiera di sostegno per avvitatrice (Opzionale)
Portautensili per utensili pneumatici
Serraprofilo spostabile (Opzionale)
I serrapezzi aggiuntivi assicurano, ove necessario, la sicurezza del fissaggio
Protezione del profilo per i rulli portanti (Opzionale)
Protezione del profilo per rulli portanti 200 mm (alluminio/16 e alluminio/21 x), rulliera con tubo di protezione sui rulli, protegge l’elemento della finestra nel trasporto in entrata e in uscita
Montante di arresto (Opzionale)
Montante di arresto Rb = 200
Unità mobile (Opzionale)
Unità mobile per KT/KTH/MS/VE Unità mobile con ruote sul bordino e freno fisso
Binario (Opzionale)
Binari di 2,0 m a sinistra e a destra
MS Superficie di appoggio elumatec
MS Supporto a rulli elumatec
MS Serrapezzi elumatec
MS Regolazione dell’altezza elumatec
MS Pedale elumatec
MS Attacco dell’aria compressa quadruplo elumatec
MS Rulli di inserimento elumatec
MS Appoggio del profilo estraibile elumatec
MS Lamiera di sostegno per avvitatrice elumatec
MS Serraprofilo spostabile elumatec
MS Protezione del profilo per i rulli portanti elumatec
MS Montante di arresto elumatec
MS Unità mobile elumatec
MS Binario elumatec
Dati Tecnici arrow_drop_down

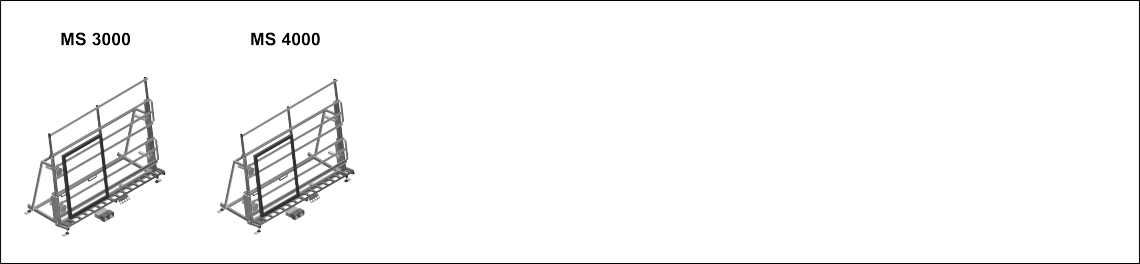

MODELLI

DIMENSIONE E PESO

MS 3000 / MS 4000

Lunghezza (mm)
3.110 / 4.110
Larghezza (mm)
1.200
Altezza verticale (mm)
2.050
Larghezza rulliera (mm)
200
Peso (kg)
330 / 370
SUPERFICIE DI APPOGGIO
Regolazione pneumatica dell'altezza (mm)
500
Regolazione pneumatica dell'altezza verticale

Supporto profilo estraibile

Protezioni del profilo per i rulli portanti

Capacità di carico (kg)
300
CARATTERISTICHE
Serraprofili spostabili in orizzontale
2
Morse per profili posizionabili

Piastra di supporto L=290 mm

Fermo di posizione

Attacco quadruplo aria compressa

Unità mobile

Binario di 2,0 m a sinistra e a destra

Pressione aria d’esercizio (bar)
7
Consumo d'aria ca. (l/min)
35
Included
Available
