Abu Dabi'deki yeni Louvre'un kubbesi

elumatec'in akıllı profil işleme tekniğine dair bir baş yapıt

elumatec'in akıllı profil işleme tekniğine dair bir baş yapıt



Mühlacker. 11 Kasım 2017'de, Abu Dabi'deki Louvre kapılarını açtı. Bu yapı, bir Üstün Eserler Müzesi ve Fransa'nın Arap dünyasına saygısının göstergesi. Yeni sanat sarayı, gezinti alanının sonunda tüm müze kompleksi üzerinde süzülüyormuş gibi görünen gösterişli bir kubbe ile örtülüyor. Bu kubbe, Mühlacker, Baden-Württemberg'teki elumatec AG'nin sunduğu akıllı profil işleme tekniğinin bir baş yapıtı.

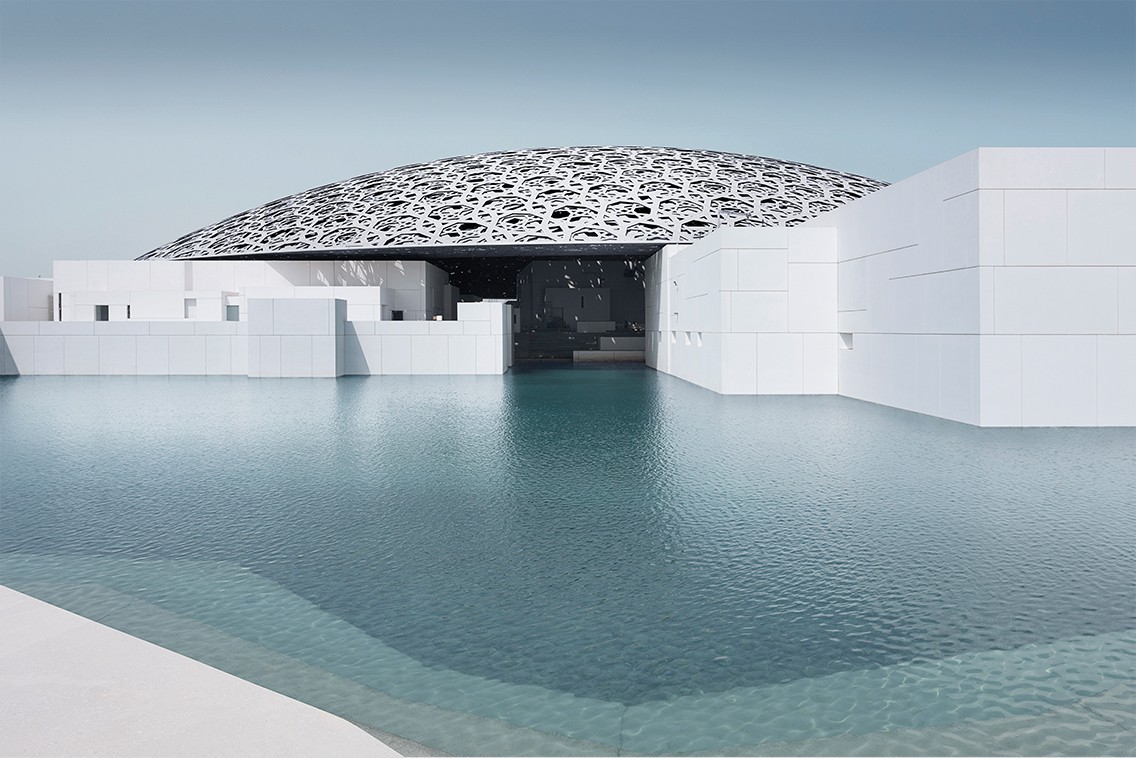

Paris'teki Louvre'un kardeş müzesi olma fikri, Birleşik Arap Emirlikleri'nin başkenti olan Abu Dabi ile Fransa yönetimleri arasında

2007 yılında varılan devletler arası mutabakata dayanıyor.

Fotoğraf: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

Müze kompleksi – Toprak ile su arasında benzersiz bir dünya

Fütüristtik etki yaratan bu müze kompleksi, Fransız mimar Jean Nouvel tarafından tasarlandı. Mimarın tasarım dili, Birleşik Arap Emirlikleri (BAE) ve Fransa'nın, tüm kültürlerin birleştirildiği evrensel bir müze yaratma isteğinin altını çiziyor. Mimar; ışık ve gölge, yansıma, hareket ve sükunet ve mevcut iklime yönelik olarak yaptığı temel gözlemleri seçtiği serbest forma aktardı. Bunun sonucunda, toprak ile su arasında, bir devletin tarihini, medeniyetini, coğrafyasını ve kültürünü tanıttığı şimdiye kadar hiç görülmemiş bir dünya oluştu.

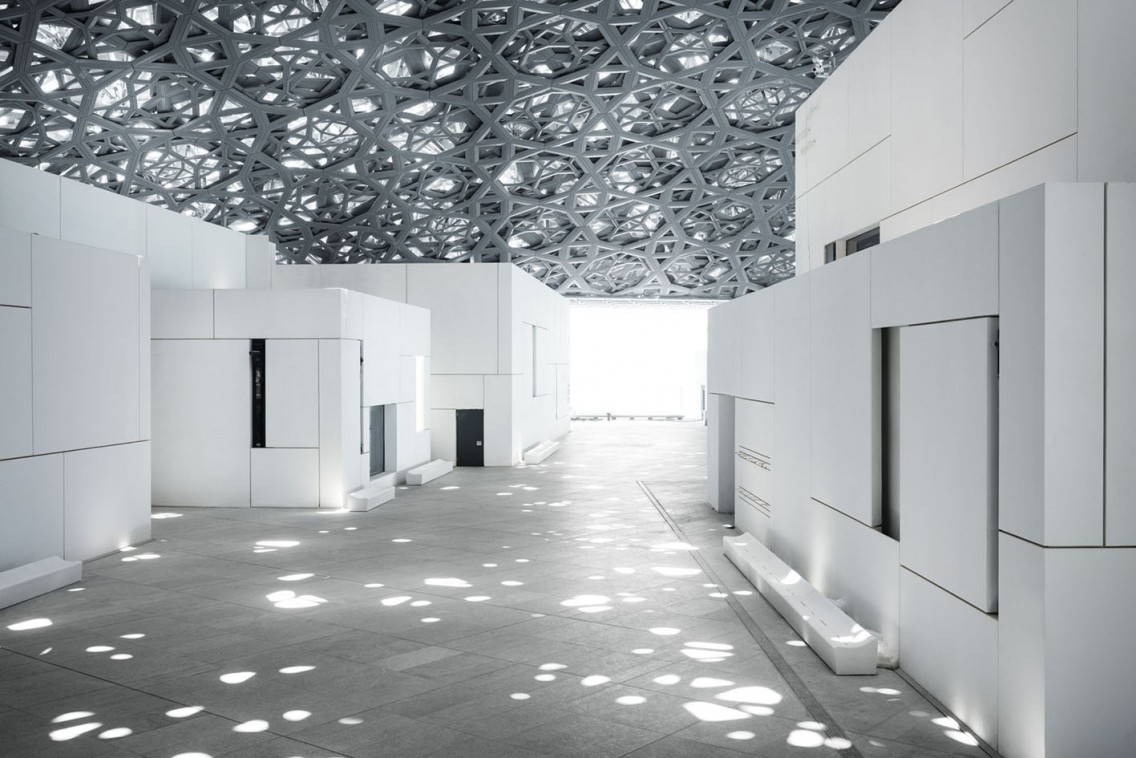

Gözlemci, bu büyüleyici efektleri, onu kendi efsununa çeken ve Louvre'da

bulunduğu süreyi benzersiz bir deneyime dönüştüren bir tür "Işık yağmuru" şeklinde algılıyor.

Fotoğraf: TDIC Design Ateliers Jean Nouvel/Mohamed Somji

Kubbe – Etkileyici olduğu kadar karmaşık bir konstrüksiyon

Kubbeler, Arap kültüründe uzun bir geleneğe ve amblem şeklinde sembolik karaktere dayanıyor (anıt mezar, cami ve medrese). Saadiyat adasındaki bu sembolik, Jean Nouvel tarafından yenilikçi malzemelerle yeniden yorumlandı. Buna ek olarak, Abu Dabi'deki Louvre müzesi kubbesinin özelliği, etkileyici "Işık ve hareket" düzenlemesi.

Rastgele, fakat en ince ayrıntısına kadar düşünülerek yerleştirilen geometrik açıklıklar, Birleşik Arap Emirlikleri'nde geleneksel çatı malzemesi olarak kullanılan,

üst üste binmiş palmiye yapraklarını hatırlatıyor.

Fotoğraf: TDIC Design Ateliers Jean Nouvel/Mohamed Somji



180 m çapındaki kubbenin konstrüksiyonu, her biri 110 m mesafede yerleştirilmiş olan dört destek üzerinde duruyor. En yüksek nokta, deniz seviyesinden 40 m yükseklikte. Kubbe, geceleri içten ve dıştan görülebilen toplam 7.850 yıldızdan oluşan bir kameriye oluşturuyor. Karmaşık "Yıldız" konstrüksiyonu, çeşitli büyüklükte ve açıda kaydırılmış sekiz adet çelik ve alüminyum modül düzleminden oluşuyor.

Kubbe, toplam sekiz tasarım düzleminden oluşuyor; alüminyum profillerden oluşan ve

büyüklükleri, düzenleri ve geometrileri farklı olan bu katmanlardan üçü (üstten ve alttan görünüm) kaydırılmış şekilde monte edildi.

Fotoğraf: elumatec AG, Mühlacker



Güvene dayalı uluslararası işbirliği

– Bu zorlu projenin verimli şekilde hayata geçirilmesi için gerekli temel

Alışılmışın dışındaki bu inşaat projesi, koşulsuz istekler konusunda ünlü olan, Viyana/Avusturya'daki çelik yapı şirketi Waagner Biro tarafından geliştirildi. Bağlantı elemanlarının üretim görevini ise Abu Dabi'deki elumatec ortak işletmesi White Aluminium üstlendi. Mimari tasarımın yapılabilir ve ekonomik bir üretime dönüştürülmesi için Viyana/Avusturya'dan Waagner Biro ile Mühlacker/Baden-Württemberg'ten akıllı profil işleme merkezleri üreticisi elumatec AG arasında sıkı bir işbirliği gerçekleşmesi gerekiyordu.

Müze kompleksinin yaklaşık üçte ikisi, 180 metre çapındaki büyük bir kubbe konstrüksiyonu tarafından örtülüyor.

Abu Dabi'deki Louvre müzesi kubbesinin özelliği, gündüz ve gece her saat gerçekleşen "Işık ve hareket" düzenlemesi.

Fotoğraf: TDIC Design Ateliers Jean Nouvel/Mohamed Somji



Tesis planlaması ve iş hazırlığında kapsamlı destek - elumatec'in sunduğu standart hizmet

elumatec AG, üreticiyi sadece gerekli üretim ekipmanlarının temini ve kurulması konusunda değil, aynı zamanda kapsamlı teknik servisle de destekledi. Abu Dabi'deki Louvre için verilen teknik destek; tüm üretim süreci, sanal arayüzlerin kurulması, dijital verilerin hazırlanması, test aşaması ve bu inşaat görevi için uygun profil işleme merkezinin kurulumuna yönelik önerilerden, lojistik ve profil işlemenin yanında sadece münferit elemanların son montajının gerçekleştiği müşterinin merkezindeki üretim refakatini kapsıyordu.

Maket 1:1 model yardımıyla, elumatec SBZ 151 Flexium+'da üretilen bu karmaşık kubbe konstrüksiyonu görülebiliyor.

Fotoğraf: elumatec AG, Mühlacker



SBZ 151 Flexium + – zorlu profil işlemleri için ideal profil işleme merkezi

Bu sansasyonel mimari projenin hayata geçirilmesi için, elumatec AG'nin makine teknisyenleri, Abu Dabi'deki White Aluminium'da aynı yapıya sahip SBZ 151 Flexium+ tipinde iki profil işleme merkezi kurdu. Burada, alüminyum ve ince duvarlı çelik profillerin ekonomik ve rasyonel şekilde işlenmesi için tasarlanan bir 5 eksen profil işleme merkezi söz konusu. SBZ 151 Flexium+'nın frezeleme, delme, diş çekme, diş frezeleme, kertme ve kesme gibi tüm işlemleri, profil yüzeyini korumak için profil sabitken gerçekleşiyor. Bu sırada, altı profil tarafı da aynı anda işleniyor. İşlem kafası ile hareket eden takımların bulunduğu magazin, kısa takım değiştirme sürelerine ve bununla birlikte optimum işleme sürelerine olanak sağlıyor.

Devreye sokma işlemi, zorlu profil işlemleri için ideal olan

elumatec SBZ 151 Flexium+ profil işleme merkezi üzerinden gerçekleşiyor.

Fotoğraf: elumatec AG, Mühlacker



eluCad – Tasarım ile üretim arasındaki arayüzlerin kurulması için kullanıcı dostu yazılım

SBZ 151 Flexium+, elumatec'in kardeş kuruluşu olan elusoft tarafından geliştirilen ve verimli, makineden bağımsız programlama için kullanılan akıllı yazılım çözümü eluCad yazılımı ile devreye sokuluyor. Bu kullanıcı dostu yazılım, kullanıcının kendisinin ISO kodlarını programlamasına gerek kalmayacak şekilde tasarlandı; kullanıcının kendi verilerini kullanıcı dostu bir arayüz üzerinden girmesi yeterli. Programlama, otomatik bir CSV arayüzü üzerinden gerçekleşiyor.



Proje geliştiricisi şirket, tesis planlaması ve daha sonraki çalışma hazırlığı için, elumatec AG'den ilgili parametrelerin alındığı gerekli CSV dosyalarını kullanıma sundu. Bu girdiden toplam 21 Master dosya oluşturuldu ve yaklaşık 500.000 profil parçasının üretim verileri eluCad yazılım programına aktarıldı. Mühlacker merkezindeki bir test aşamasından sonra, çalışma hazırlığına yönelik uygulamalar başlatıldı.

elumatec AG, kubbe bileşenlerinin üretilmesi için aynı yapıya sahip

SBZ 151 Flexium+ tipinde iki profil işleme merkezi kurdu.

Fotoğraf: elumatec AG, Mühlacker



Mükemmel uluslararası işbirliğinin karnesi

Jean Nouvel'in bu sıra dışı mimari baş yapıtı, dünya genelindeki en hırslı kültürel projelerden biri ve Avusturya'daki Waagner Biro, Birleşik Arap Emirlikleri'ndeki elumatec AG ortak işletmesi White Aluminium ve Almanya'daki elumatec AG'nin mükemmel işbirliğini belgeler nitelikte.

Yaklaşık 7.800 komple yıldızdan oluşan kubbedeki yıldız modülün ayrıntılı görünümü

Fotoğraf: elumatec AG, Mühlacker





Burada, toplamda 500.000'in üzerinde tek parça birleştiriliyor.

Fotoğraf: elumatec AG, Mühlacker



Abu Dabi'deki White Aluminium'da kubbenin son montajı.

Fotoğraf: elumatec AG, Mühlacker



Münferit yıldızlar farklı dış ölçülere sahip.

Gösterilen detayın yüksekliği yaklaşık dört metre..

Fotoğraf: elumatec AG, Mühlacker



elumatec AG hakkında

elumatec AG; alüminyum, plastik ve çelik profillerin işlenmesinde kullanılan makinelerin üretimi konusunda uluslar arası bir pazar lideridir. Şirket, kapsamlı bir ürün portföyü ile küçük işletmelerden endüstriyel profil işleme tesislerine kadar tüm kullanıcı yelpazesini kapsar. Kriterlere göre üretilen ve modüler makine konseptleri, tüm müşteri grupları için her an esnek ve özel sektör çözümleri geliştirilmesine olanak sağlar. Mühlacker merkezli şirket, 1928 yılında kuruldu ve 50'nin üzerinde ülkede yan kuruluşlara ve yetkili satıcılara sahip ve 2016 yılında, yaklaşık 700 çalışanla 125 Milyon Euro'nun üzerinde bir grup cirosu elde etti.
