ALU PVC STEEL

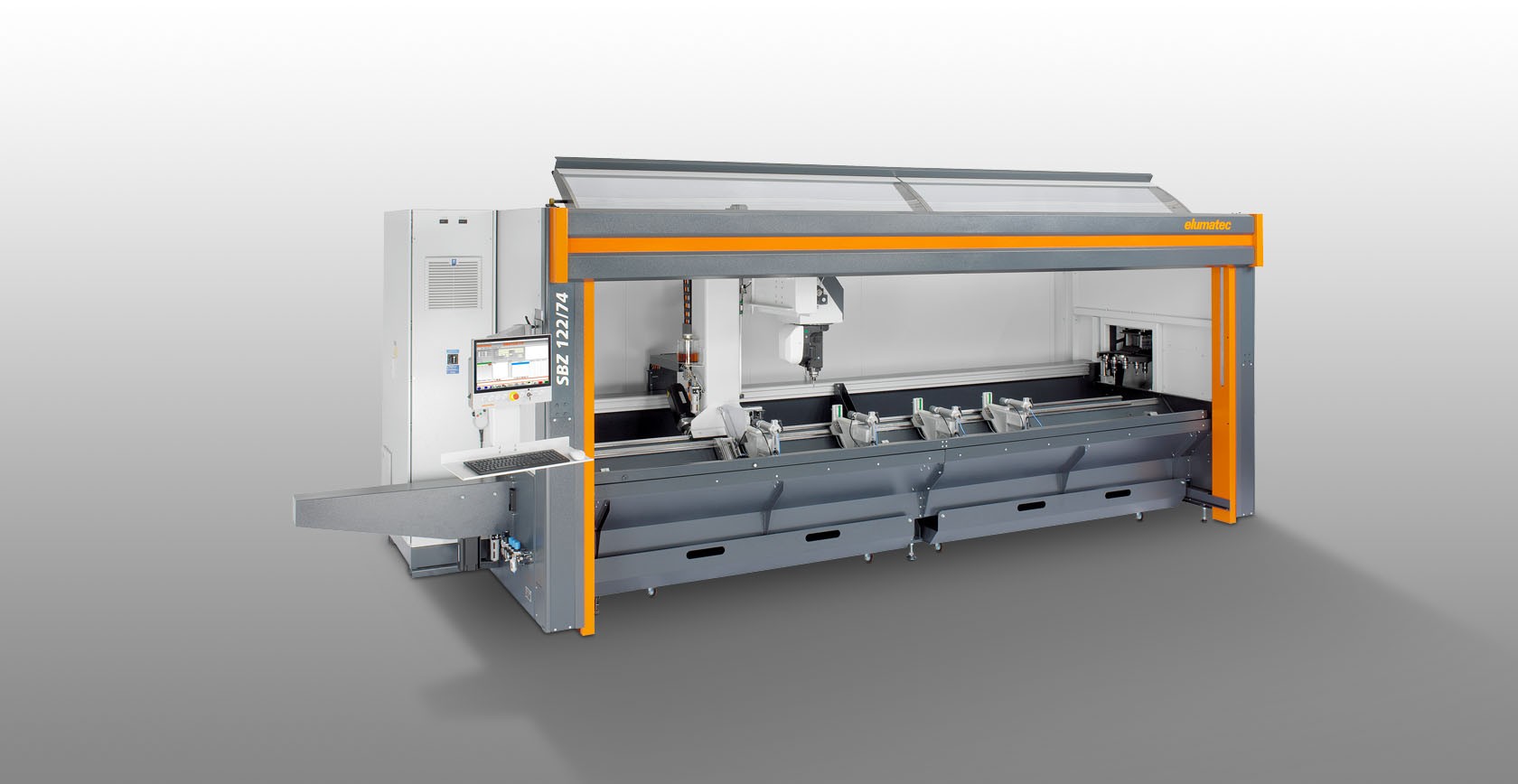

SBZ 122/74 Profielbewerkingscentrum

  • Geconstrueerd voor het efficiënt bewerken van aluminium, kunststof en stalen profielen.
  • Alle bewerkingen, zoals frezen, boren en draad tappen vinden plaats op een stationair opgespannen profiel.

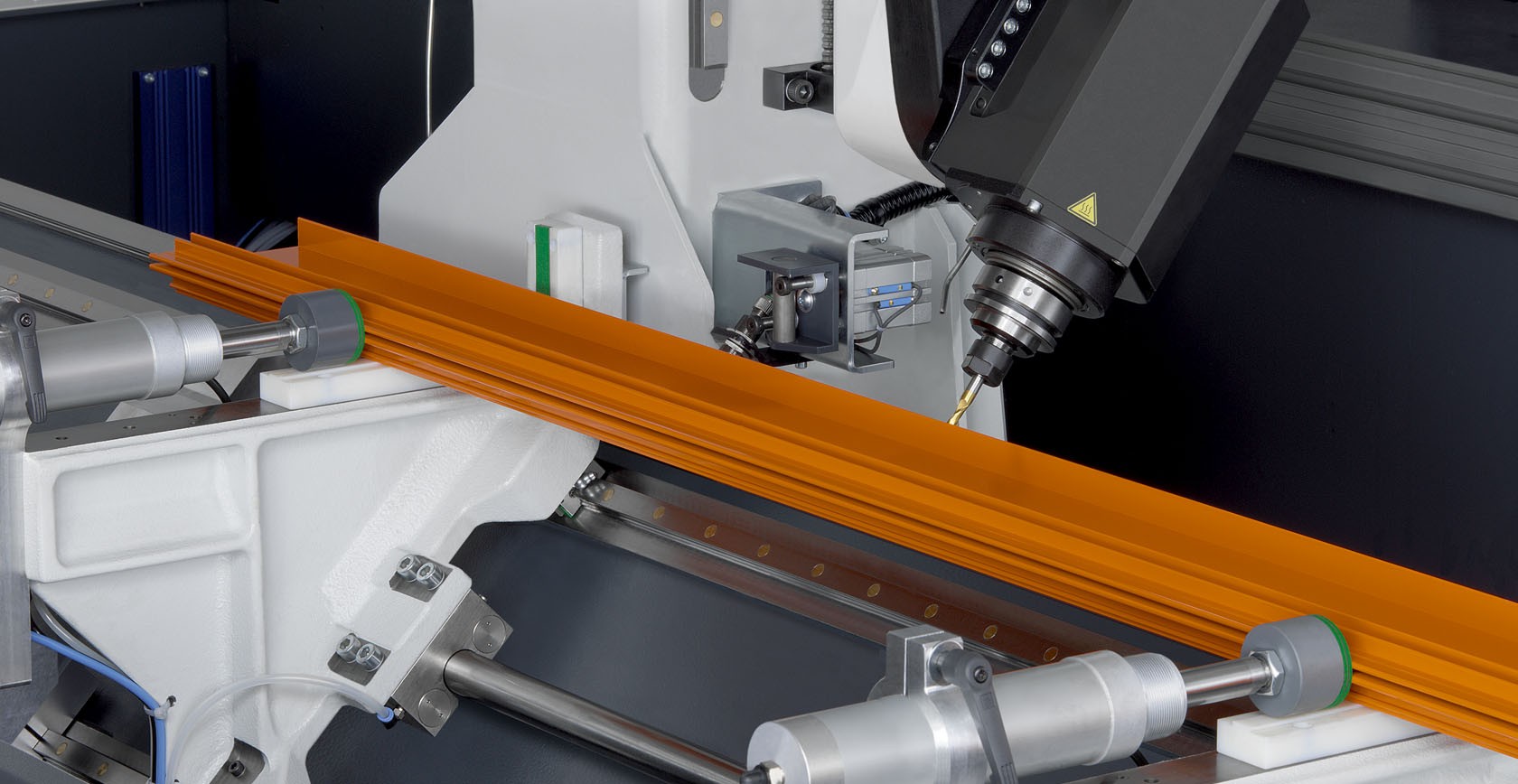

  • Traploos van -120° tot +120° positioneerbare A-as
  • Lineaire geleidingen voor de klemverstelling, autonoom
  • Werkresultaten worden door intelligente regeltechniek verbeterd
  • Snelle positionering van de bewerkingsunit met een snelheid tot 120 m/min door dynamische servoaandrijvingen mogelijk.
  • Draad tappen zonder compensatieklauwplaat
  • Automatische materiaalklempositieherkenning en -positionering

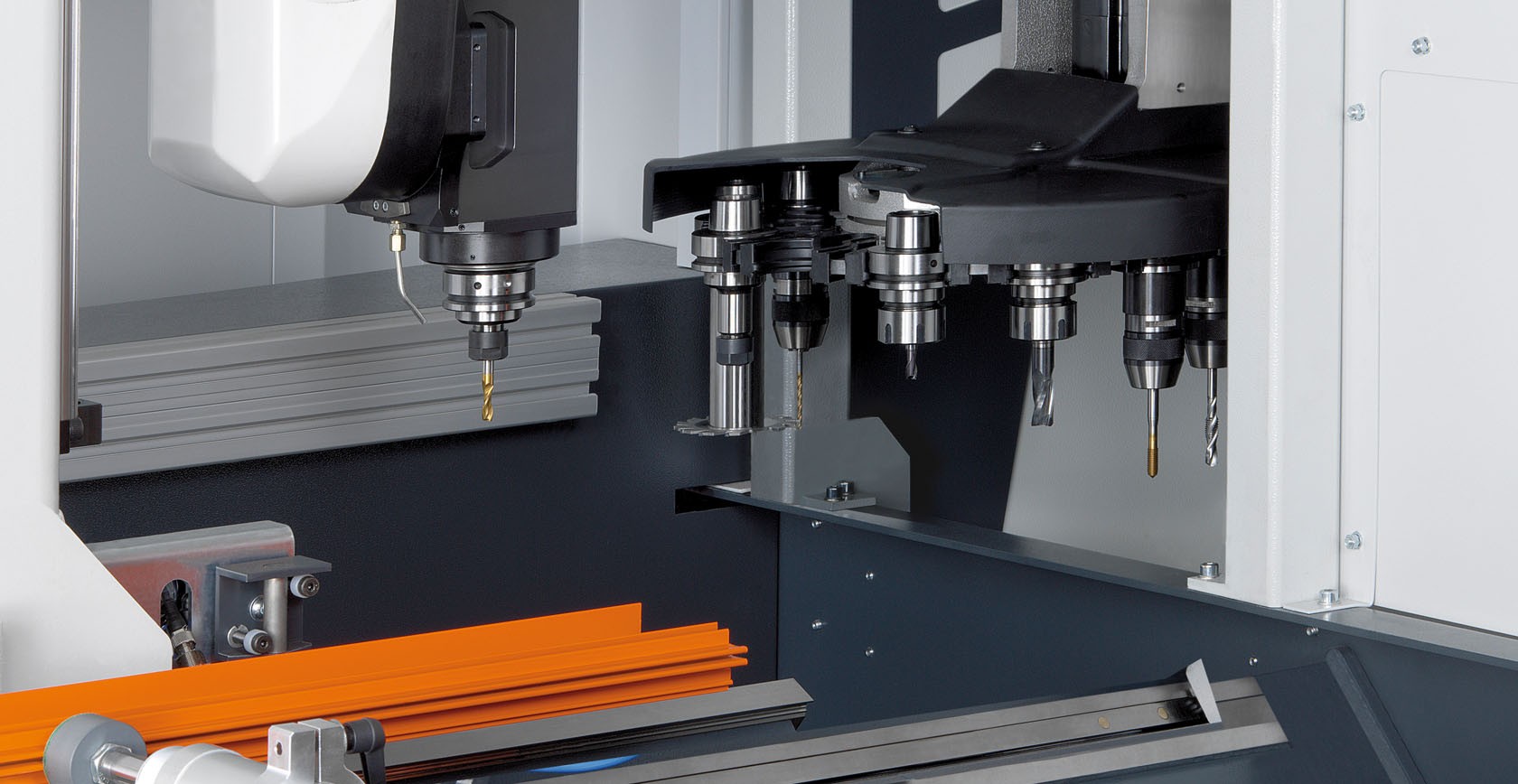

  • Automatische gereedschapwisselaar met twaalf gereedschapstafelplaatsen (zonder gereedschap)
  • Moderne 4-assen-besturing
  • Geen referentierit van de hoofdassen vereist door gebruik van absolute draaigeversystemen
  • Vermijding van botsingen door automatische materiaalklempositieherkenning en -positionering
  • Power-Torque-freesmotor met gesloten toerentalregeling voor korte start- en remtijden van de spindel
  • Gecertificeerde, arbeidsgeïntegreerde veiligheidsfuncties
  • Gering stroomverbruik door intelligente regeltechniek
  • Energie-efficiënter door tussenkringkoppeling van de asaandrijvingen
  • Windows-besturingssysteem
  • 15"-kleurenmonitor, USB-poorten en netwerkaansluiting
  • Eenvoudige en comfortabele programmainvoer door eluCam op de bedieningsterminal ook tijdens de bewerkingsprocedure
  • Onderhoud op afstand via TCP/IP indien toegang tot internet beschikbaar is



Machine-uitrusting

  • Watergekoelde freesspindel 7 kW, S1
  • Autonome klemverstelling
  • Automatische materiaalklempositieherkenning
  • Cabine ter bescherming van de operator
  • Vier horizontale pneumatische klemcilinder
  • Een materiaalaanslag, links
  • Gereedschaphouder HSK-F63
  • Afvoer van spanen via spaankuipen
  • Minimale smering
  • High performance koel-smeermiddel
  • Handbedieningstoestel
  • Dieptemaat



Opties

  • Onderbrekingsvrije stroomvoorziening (USV)
  • Gereedschappen
  • Gereedschaphouders
  • Lengemeting aan beide zijden
  • Extra aanslag voor overlengtebewerking links
  • Rechter materiaaalreferentieaanslag voor het aanleggen van de werkstukken overlengtebewerking
  • Green-Line koeltoestel voor de schakelkast met gereduceerd energieverbruik
  • Barcodescanner
  • Beschermingscabine naar keuze rondom gesloten, met extra geluidsisolatie
  • Eenvoudige bediening door moderne elumatec Customer Interface (ECI)
  • Stationair gereedschapmagazijn
  • Standaard vier materiaalklemmen. Uit te breiden tot maximaal acht materiaalklemmen
  • Dubbele opspanning alsmede extra toebehoren op aanvraag

SBZ 122/74



Max. bewerkingslengte

zonder kopse bewerking

4.050 mm



Max. bewerkingslengte

met kopse bewerking

-



Positioneerweg X-as

4.176 mm, Vmax. 120 m/min.

Positioneerweg Y-as

1.040 mm, Vmax. 60 m/min.

Positioneerweg Z-as

540 mm, Vmax. 30 m/min.

Bewerkingsrichting

3 (boven, achter, voor)

Positioneernauwkeurigheid

+/- 0,1 mm

Toerental freesspindel

max. 20.000 1/min.

Freesspindelvermogen

7 kW, S1 (watergekoeld)

Gereedschaphouder

HSK-F63

Gereedschapswissel

automatisch

Gereedschapstafelplaatsen in het

automatische magazijn

12



Haakse kop

Nee

Schijffreesdiameter

120 mm

Zaagbladdiameter

-

Gereedschaplengte (vanaf kegelmaat)

max. 150 mm

Klemverstelling

autonoom

Materiaalklemmen

Premium (met lineaire geleiding)

Software

eluCam

Persluchtaansluiting

>7 bar

Elektrische aansluiting

400 V, 3~, 50 Hz, 25 A

Luchtverbruik per minuut

ca. 185 l met sproeien

Totale lengte

7.534 mm

Diepte

2.180 mm

Hoogte

2.810 mm

Gewicht

ca. 3.800 kg
