SBZ122/71

Profielbewerkingscentrum

  • Voor economische en efficiënte bewerking van aluminium, kunststof en dunwandige stalen profielen
  • Alle bewerkingen, zoals frezen, boren en draad tappen vinden plaats op een stationair opgespannen profiel.
  • Met een in de spindel ingebouwde rotatie-eenheid (draai-inrichting) kunt u de draaibare haakse freeskop instellen op 0°-90°-180°-270°.
  • Resultaten worden door intelligente regeltechniek verbeterd
  • Snelle positionering van de bewerkingsunit met een snelheid tot 120 m/min door dynamische servoaandrijvingen mogelijk.
  • Draad tappen zonder speciale gereedschaphouder
  • Automatische materiaalklempositieherkenning en -positionering

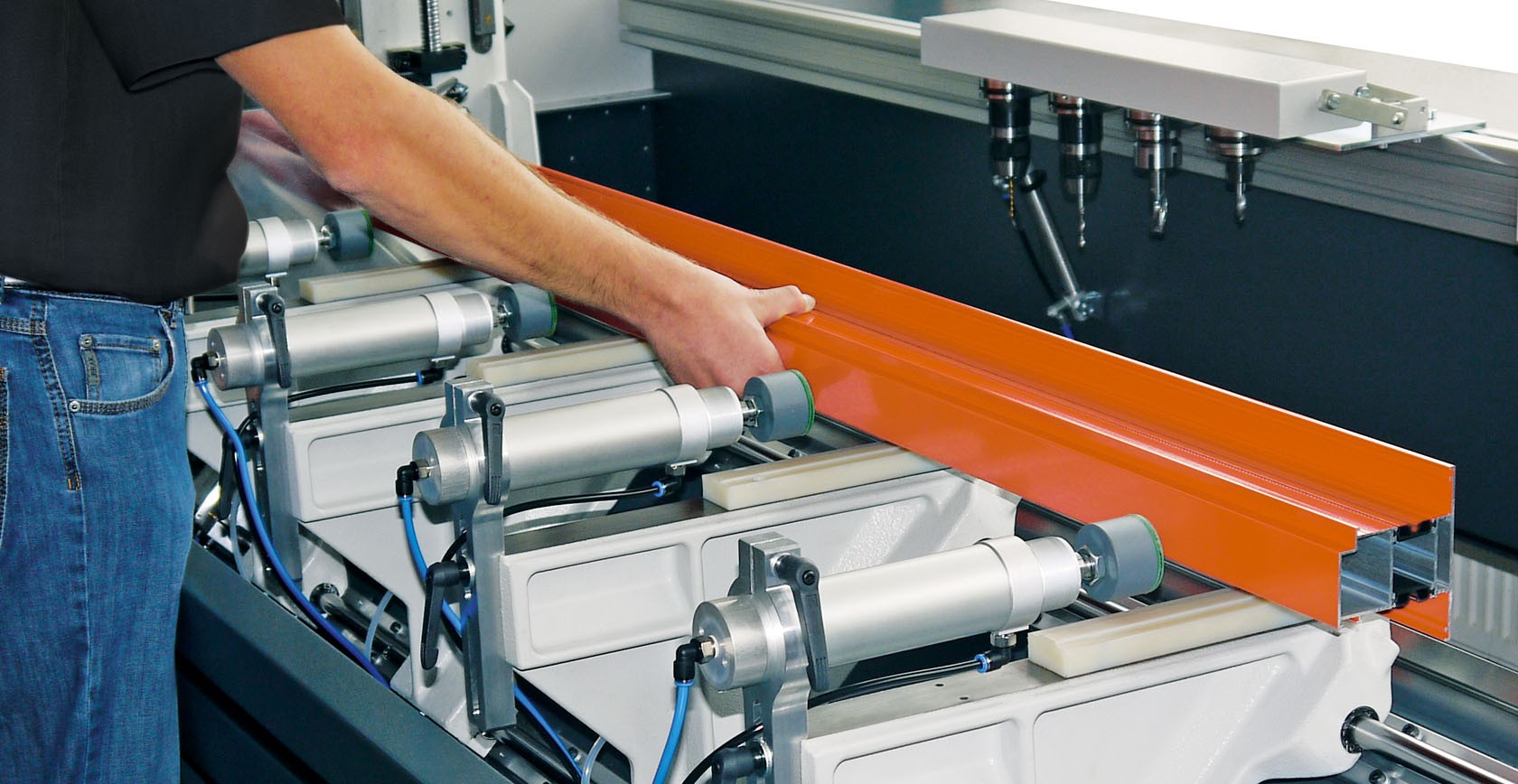

  • Ergonomisch werken dankzij modern schuin bed
  • Automatische gereedschapwisselaar met vier gereedschapplaatsen (zonder gereedschap)
  • Automatische gereedschapwisselaar voor een haakse kop
  • Moderne 3-assen-besturing
  • Geen referentierit van de assen vereist door gebruik van absolute meetsystemen
  • Vermijding van botsingen door automatische materiaalklempositieherkenning en -positionering
  • Power-Torque-freesmotor met gesloten toerentalregeling voor korte start- en remtijden van de spindel
  • Gecertificeerde, arbeidsgeïntegreerde veiligheidsfuncties
  • Gering stroomverbruik door intelligente regeltechniek
  • Energie-efficiënter door tussenkringkoppeling van de asaandrijvingen
  • Onderbrekingsvrije stroomvoorziening (USV)
  • Windows-besturingssysteem
  • Paneel-PC 18,5“, processor i5, USB-aansluitingen en netwerkaansluiting
  • Eenvoudige en comfortabele programmainvoer door eluCam op de bedieningsterminal ook tijdens de bewerkingsprocedure
  • Onderhoud op afstand via internet



Machine-uitrusting

  • Luchtgekoelde freesspindel 8 kW, S1
  • Cabine ter bescherming van de operator
  • Vier horizontale pneumatische spaninrichtingen
  • Een materiaalaanslag, links
  • Gereedschaphouders HSK-F63
  • Freesspindel met geïntegreerde rotatie-eenheid (0°-90°-180°-270°) voor haakse kop
  • Draaibare haakse freeskop HSK-F63 voor twee gereedschappen
  • Afvoer van spanen d.m.v. spanenbakken
  • Microdoseer koel/smeerysteem
  • High performance koel-smeermiddel
  • Afstandbediening met lange kabel
  • Diepte schuifmaat voor het inmeten van de gereedschappen



Opties

  • Gereedschappen
  • Gereedschaphouders
  • Automatische gereedschapwisselaar voor max. vier standaard gereedschappen
  • Automatische gereedschapwisselaar voor haakse kop
  • Green-Line koeling voor de schakelkast met gereduceerd energieverbruik
  • Barcodescanner
  • Beschermingscabine naar keuze rondom gesloten
  • Standaard vier materiaalklemmen. Uit te breiden tot maximaal acht materiaalklemmen
  • Rechter materiaalaanslag/nulpunt voor het aanleggen van de profielen met overlengtebewerking
  • Extra aanslag voor overlengtebewerking links
  • Profiellengtemeeting aan beide zijden van het profiel
  • Dubbele opspanning alsmede extra toebehoren op aanvraag
  • Paneel-PC 21,6“, processor i7
  • Notitiehouder
  • Geluidsisolerende kap

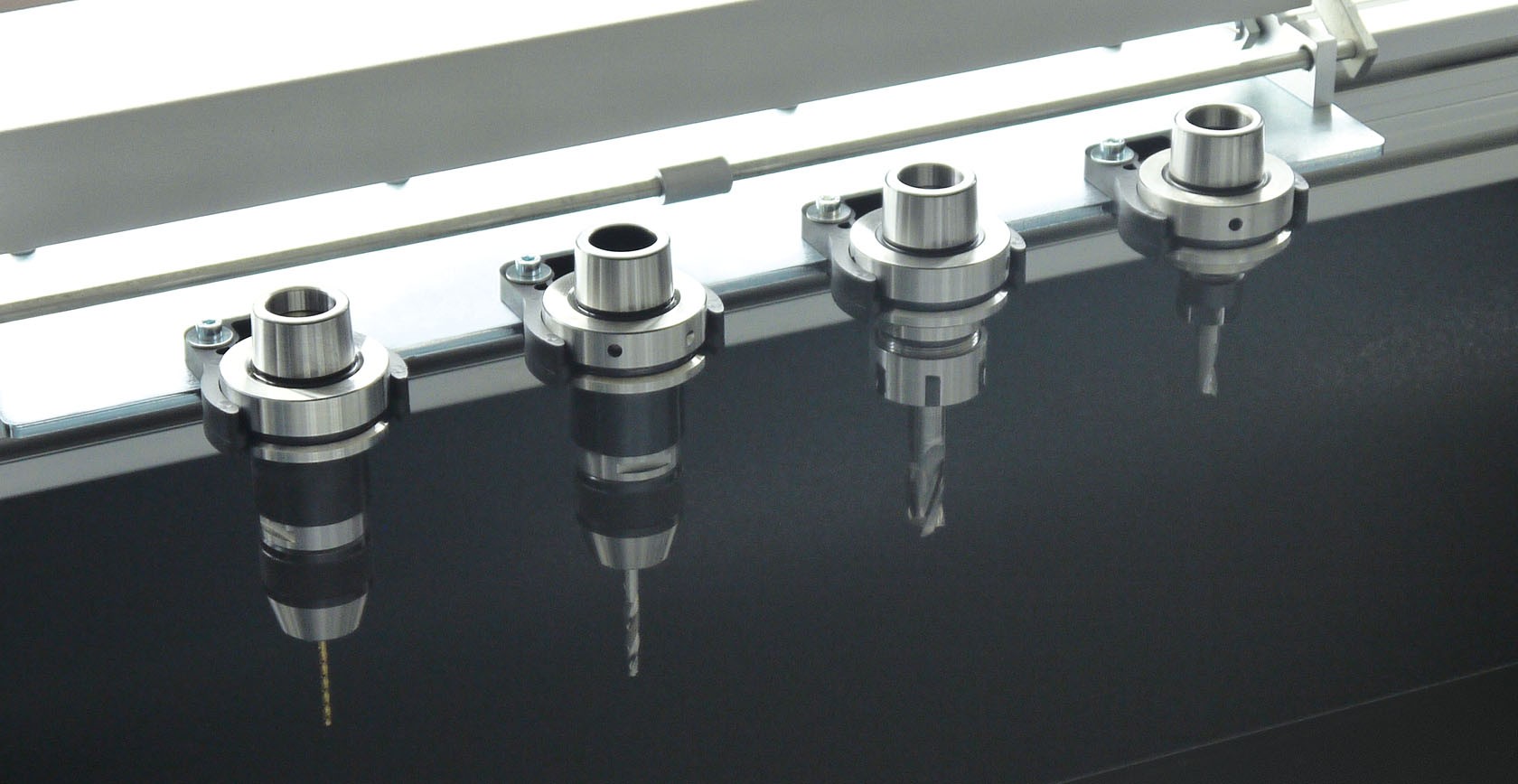

Profielbewerkingscentra SBZ 122/71 Gereedschapmagazijn elumatec

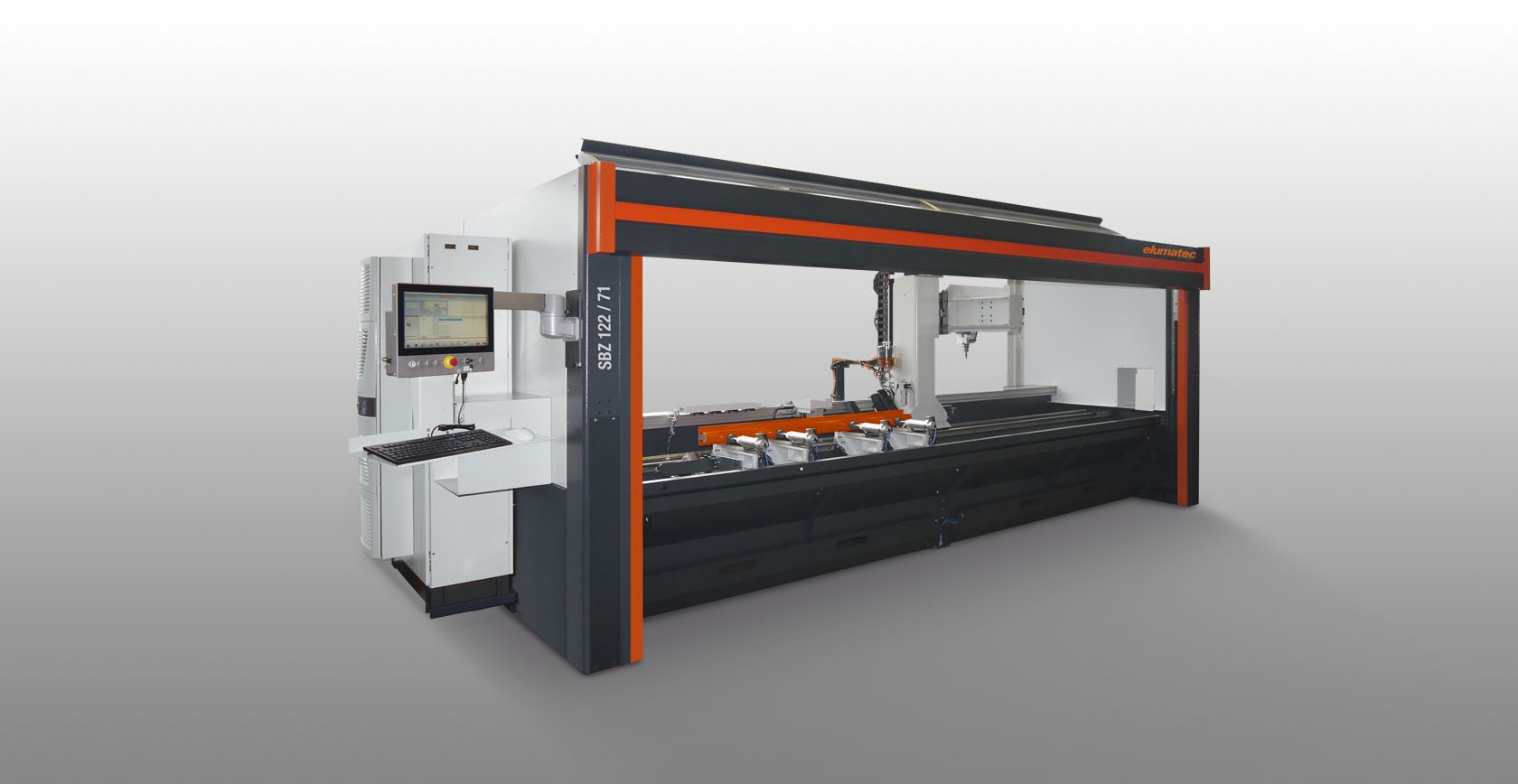

Profielbewerkingscentra SBZ 122/71 Profielbewerkingscentrum SBZ 122/71 elumatec
Profielbewerkingscentra SBZ 122/71 Dubbele klemming elumatec
Profielbewerkingscentra SBZ 122/71 Bewerkingsbereik Y- en Z-as elumatec
Profielbewerkingscentra SBZ 122/71 Bewerkingsbereik Y- en Z-as elumatec
Profielbewerkingscentra SBZ 122/71 Bewerkingsbereik Y- en Z-as elumatec
