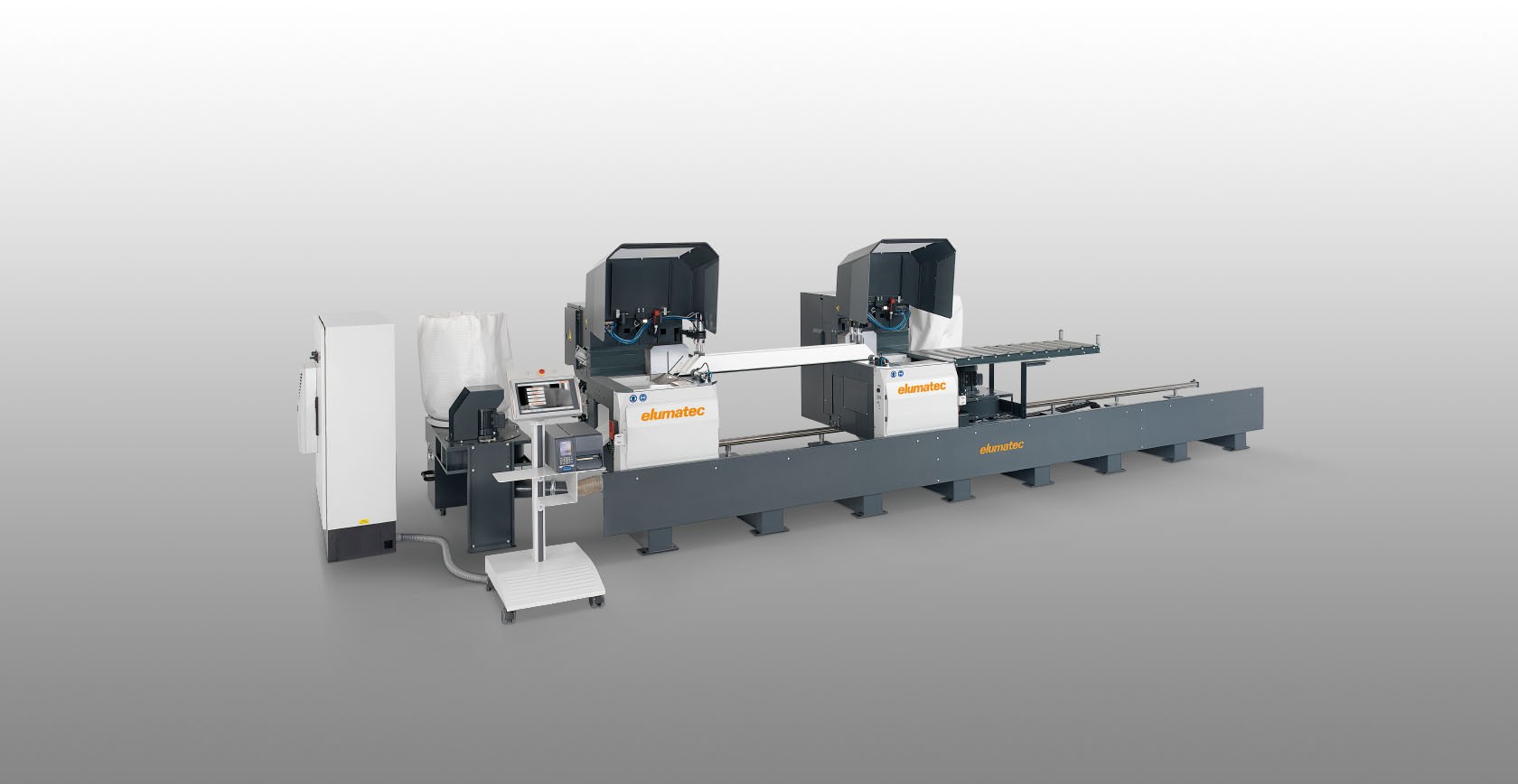

DG142 XL


Dubbele verstekzaagmachine

home / product van a tot z / D

Zagen van buitenmaten bij alle zaagvarianten mogelijk.

  • Ideale machine voor het fabriceren van grote series bij zaagsnedes van 90° en 45°
  • Standaard geleverd met zaagbladen en veiligheidskappen
  • Standaard met digitaal display E 190 en handwielverstelling
  • Verticale pneumatische klemcilinder



Zaaglengten

  • 3.000 mm
  • 4.500 mm
  • 6.000 mm
  • 7.500 mm
  • Verdere lengtes op aanvraag.



Opties

  • Handmatige hoekverstelling per unit, aanvulling
  • digitale software voor E 590: Optimalisatieprogramma, softwaremodule voor zagen van uiteinden en overlengte bij E590 en E390 in standaard
  • Etikettenprinter bij uitvoering met E 390 en E 590
  • Verplaatsbare materiaalondersteuning
  • Klemcilinders
  • Kämpfer- en aanzaagaanslag
  • Afzuigapparaat
  • Rollenbaan stationair en/of meebewegend
  • Zaagbladen
  • 5,5 kW motoren voor aluminiumbewerking
  • Hydrovoeding voor aluminiumbewerking
  • High performance koel-smeermiddel voor aluminiumbewerking
  • Koel-smeersysteem voor aluminiumbewerking
  • Cycli
  • Veiligheidshek



Besturingsopties

  • Handmatige zaaglengte-instelling met digitaal display E 190
  • Positioneerbesturing E 390
  • PC-besturing E 590
01. Dubbele verstekzaagmachine DG 142 XL
02. Dubbele verstekzaagmachine DG 142 XL
03. Dubbele verstekzaagmachine DG 142 XL
04. Dubbele verstekzaagmachine DG 142 XL
05. Dubbele verstekzaagmachine DG 142 XL
06. Dubbele verstekzaagmachine DG 142 XL
07. Dubbele verstekzaagmachine DG 142 XL

Minimale maat bij 90°-snede: 400 mm

08. Dubbele verstekzaagmachine DG 142 XL

Minimale maat bij 45°-snede: 400 mm

09. Dubbele verstekzaagmachine DG 142 XL

Minimale maat bij 90°-snede met kortemaataanslag bij bewegend aggregaat: 213 mm

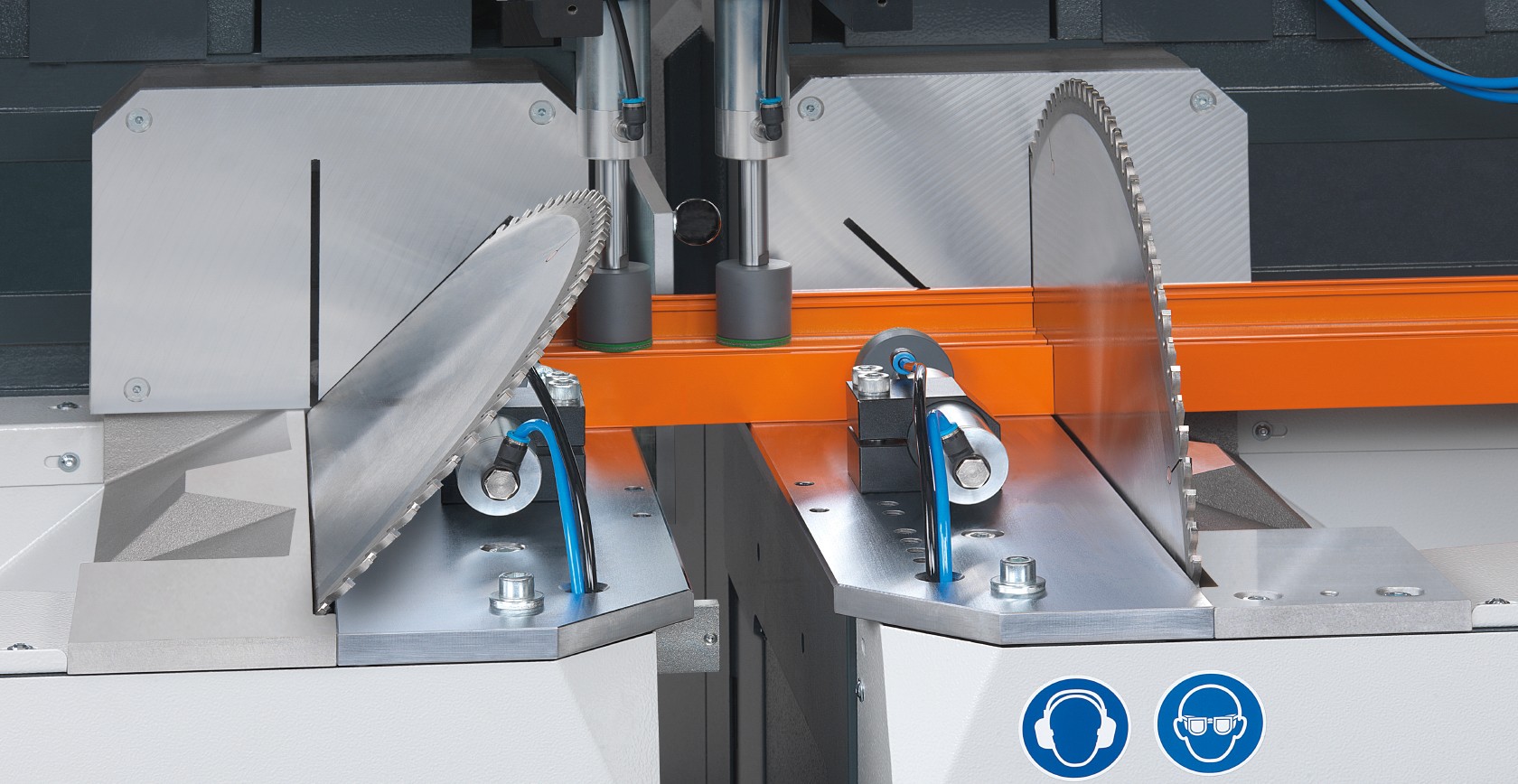

10. Dubbele verstekzaagmachine DG 142 XL

Minimale maat bij 45°-snede met kortemaataanslag bij bewegend aggregaat: 213 mm

11. Dubbele verstekzaagmachine DG 142 XL

Minimale maat bij 90°-snede met kortemaataanslag bij stationair aggregaat: 213 mm

12. Dubbele verstekzaagmachine DG 142 XL

Minimale maat bij 45°-snede met kortemaataanslag bij stationair aggregaat: 213 mm

13. Zaagdiagram DG 142 XL

Pneumatische klemcilinder horizontale slag = 80



Z = zakres mocowania

14. Zaagdiagram DG 142 XL

Pneumatische klemcilinder horizontale slag = 140



Z = zakres mocowania

15. Zaagdiagram DG 142 XL

Pneumatische klemcilinder horizontale slag = 40



Z = zakres mocowania

DG 142 XL 01. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 02. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 03. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 04. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 05. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 06. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 07. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 08. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 09. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 10. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 11. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 12. Dubbele verstekzaagmachine DG 142 XL elumatec
DG 142 XL 13. Zaagdiagram DG 142 XL elumatec
DG 142 XL 14. Zaagdiagram DG 142 XL elumatec
DG 142 XL 15. Zaagdiagram DG 142 XL elumatec
Technische gegevens arrow_drop_down
