SBZ131

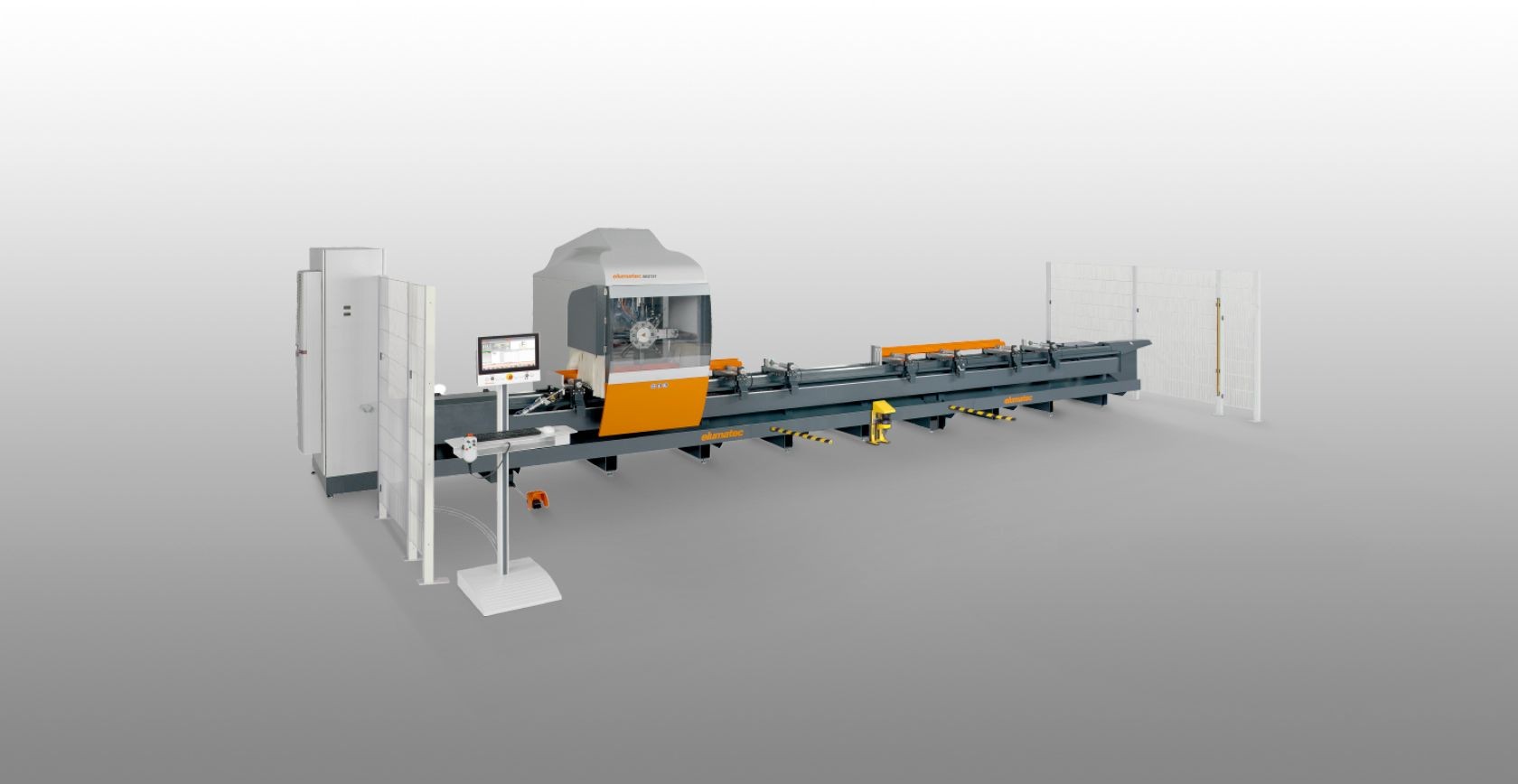

eluCam Centro de mecanizado de barras

  • Centro de mecanizado de barras de 3 ejes
  • Para la mecanización rentable y racional de perfiles de aluminio, de acero y de acero inoxidable
  • Todos los procesos de trabajo como fresar, taladrar y roscar se realizan con la barra perfilada fija para no deteriorar la superficie del perfil.
  • El almacén de útiles de avance conjunto permite cambiar la herramienta en poco tiempo logrando con ello ciclos óptimos de mecanización
  • El carrusel de útiles puede cargarse con ocho útiles o cuatro cabezales fresadores angulares
  • El desplazamiento autónomo de los mordazas posibilita el posicionamiento de los mordazas de material durante el tiempo improductivo.
  • Control de 3 ejes
  • Husillo de herramienta realizado como eje adicional

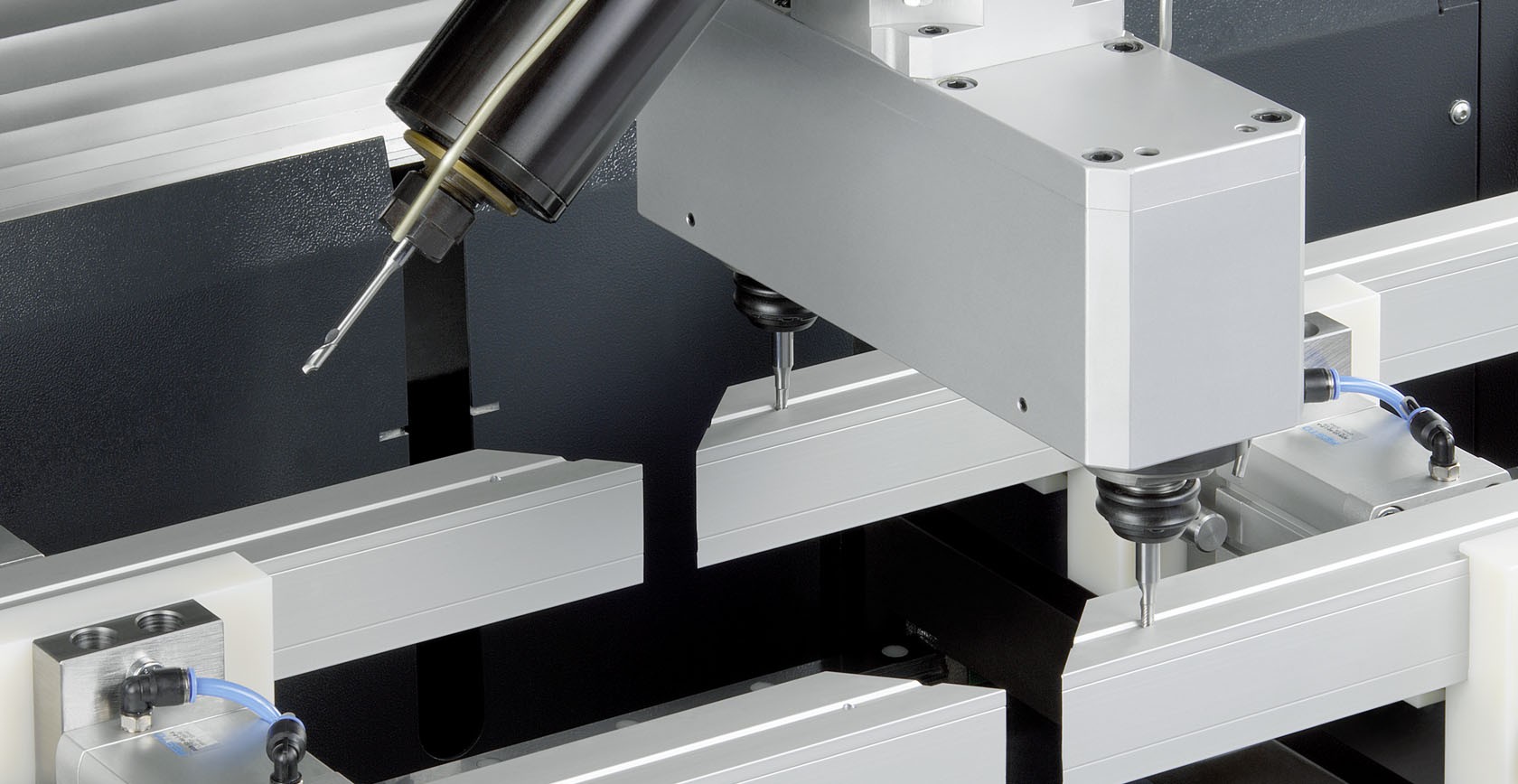

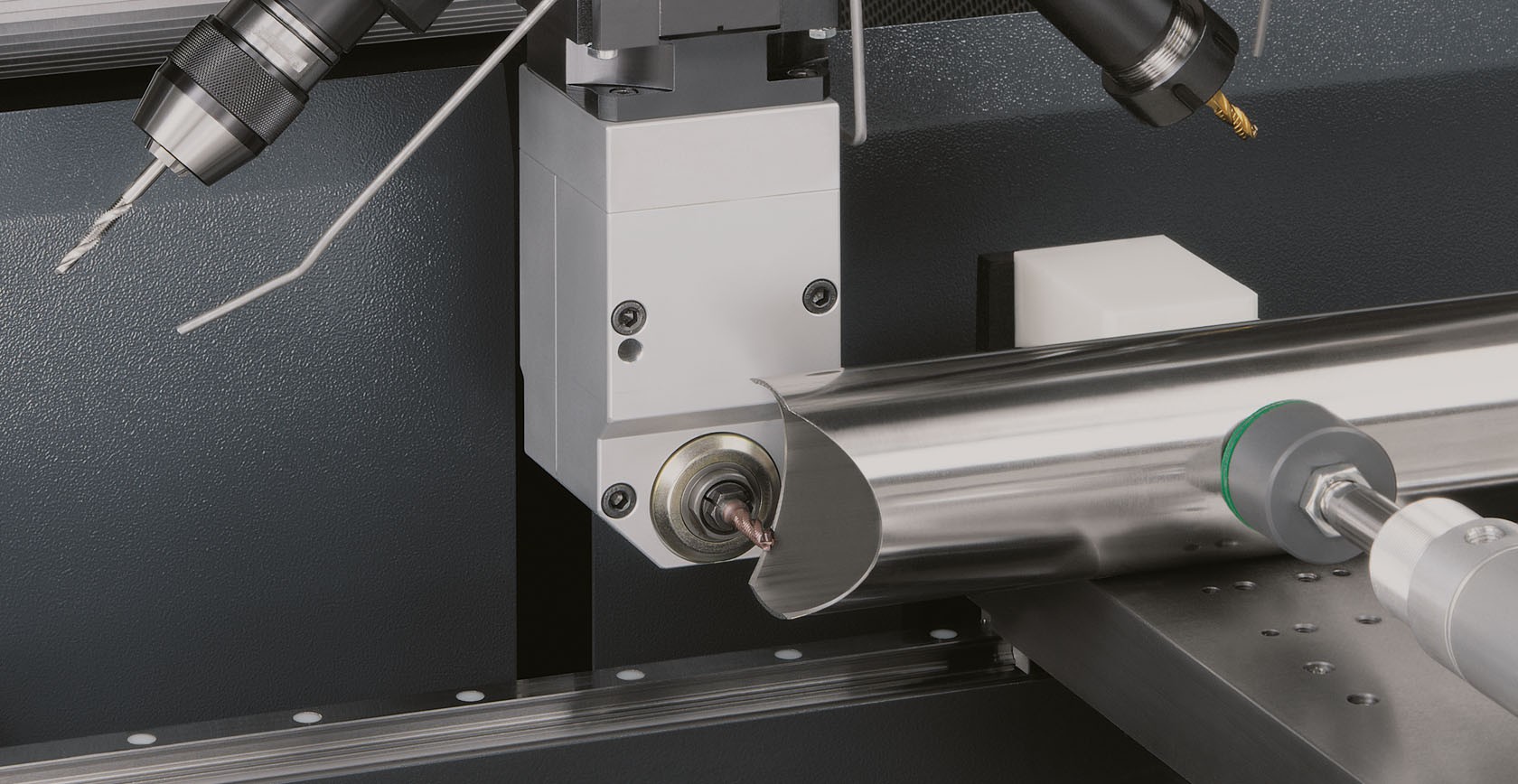

  • Cabezales angulares para la mecanización lateral y frontal
  • Panel PC 18,5", conectores USB y conexión a red
  • Sistema operativo Windows
  • eluCam



Longitudes de mecanización

SBZ 131 – 4,2 m

  • Longitud máx. de mecanizado con mecanizado frontal: 4.080 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 4.200 mm



SBZ 131 – 7,2 m

  • Longitud máx. de mecanizado con mecanizado frontal: 7.080 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 7.200 mm



SBZ 131 – 8,5 m

  • Longitud máx. de mecanizado con mecanizado frontal: 8.380 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 8.500 mm



SBZ 131 – 10,2 m

  • Longitud máx. de mecanizado con mecanizado frontal: 10.080 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 10.200 mm



SBZ 131 – 11,5 m

  • Longitud máx. de mecanizado con mecanizado frontal: 11.380 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 11.500 mm



Opciones

  • Dos zonas de mecanización separadas posibilitan un mecanizado en modo pendular. La protección de la zona se realiza adicionalmente con el escáner láser en el lado del operador para una máxima seguridad.
  • Programa de serie fija con dispositivo de sujeción especial y cinta transportadora de descarga
  • Medición automática de longitud
  • Cabezales fresadores angulares
  • Motores de marcha rápida
  • Motores de marcha lenta

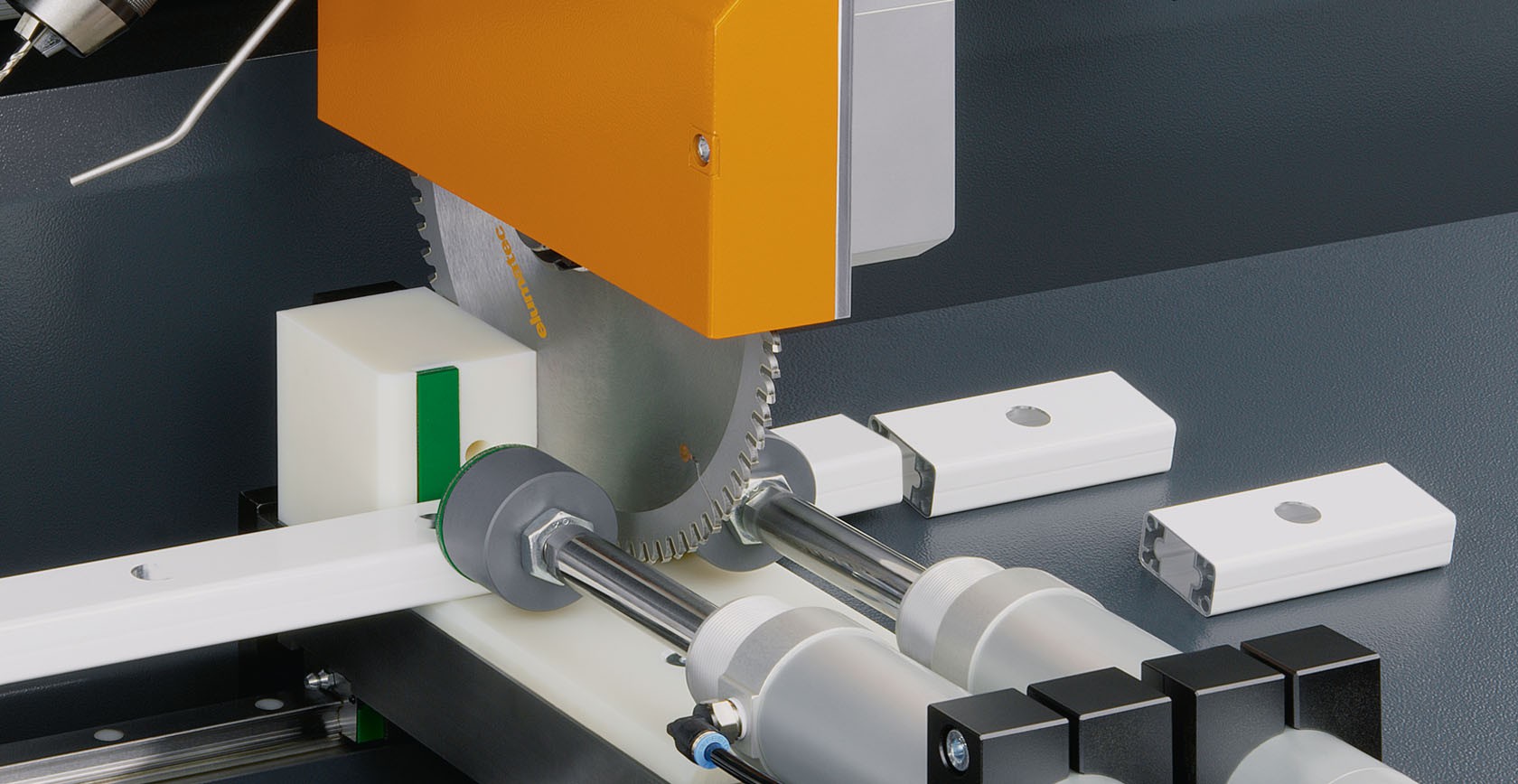

  • Cabezal de sierra
  • Dispositivo de fijación para la mecanización doble de perfiles
  • Escáner de código de perfiles
  • Alojamientos de útiles
  • Mandril de pinzas de sujeción
  • Pinzas de sujeción
  • Herramientas
  • eluCad (paquete de software Office para la gestión optimada de la producción)
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 a-Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
SBZ 131 Centro de mecanizado de barras SBZ 131 eluCam elumatec
Datos técnicos arrow_drop_down
Ejes
Trayectoria del eje X
4.200 mm, 7.200 mm, 8.500 mm, 10.200 mm, 11.500 mm (otras longitudes sobre demanda), Vmax. 60 m/min
Trayectoria del eje Y
485 mm, Vmax. 60 m/min.
Trayectoria del eje Z
340 mm, Vmax. 60 m/min.
Husillo y herramientas
N.° de revoluciones del motor portafresa
6.000 1/min.; max. con motor de marcha rápida: 18.000 1/min.
Cambio de útiles
ocho herramientas en revólver
Software y conexiones
Conexión eléctrica
400 V, 3~, 50 Hz, 63 A
Potencia por motor
5,5 kW
Toma de aire comprimido
7 bar
Consumo de aire por minuto
aprox. 100 l con lubrificación
