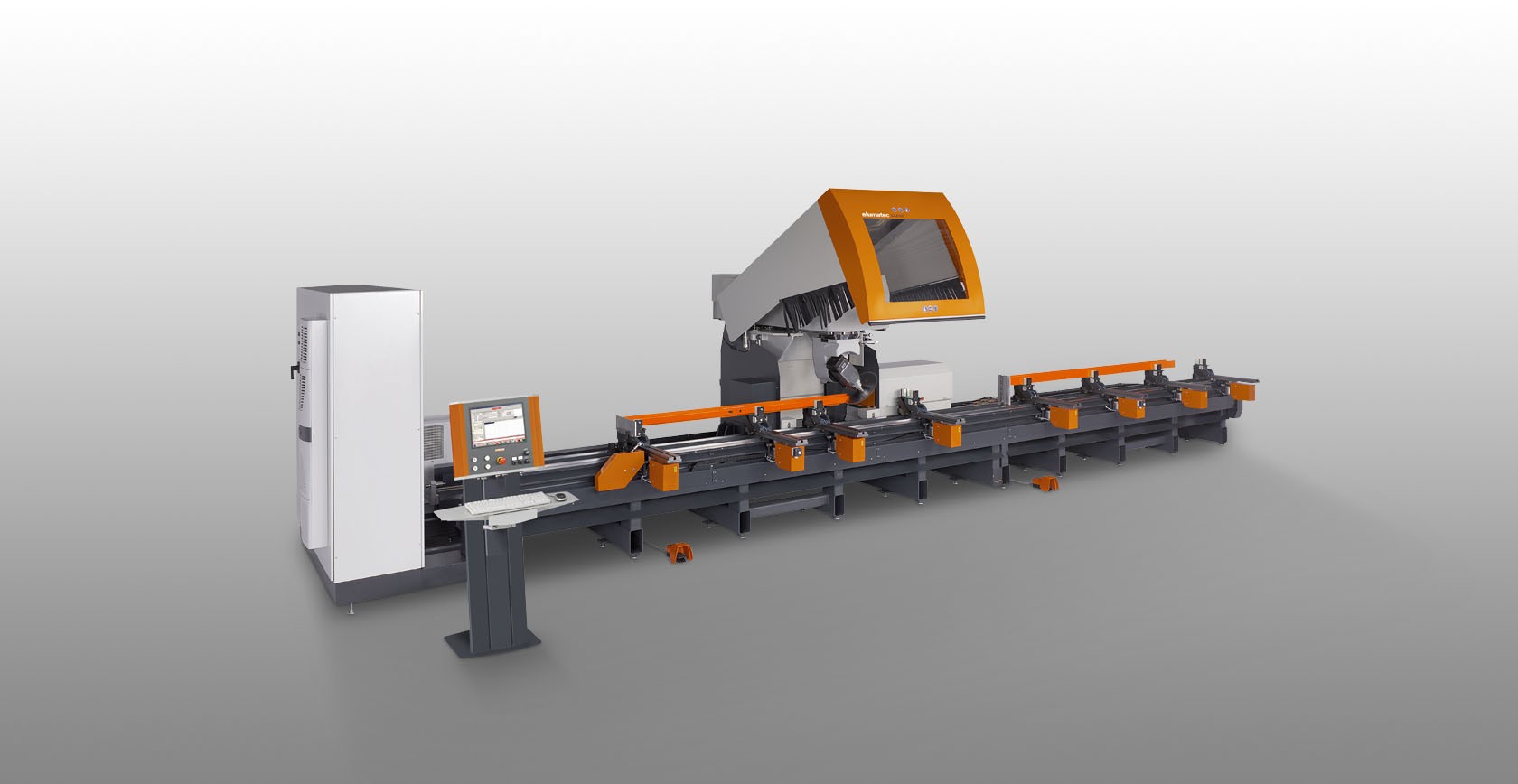

SBZ150


eluCam Centro de mecanizado de barras

  • Centro de mecanizado de perfiles con 5 ejes
  • Concebido para la mecanización rentable y racional de perfiles de aluminio y de acero delgado

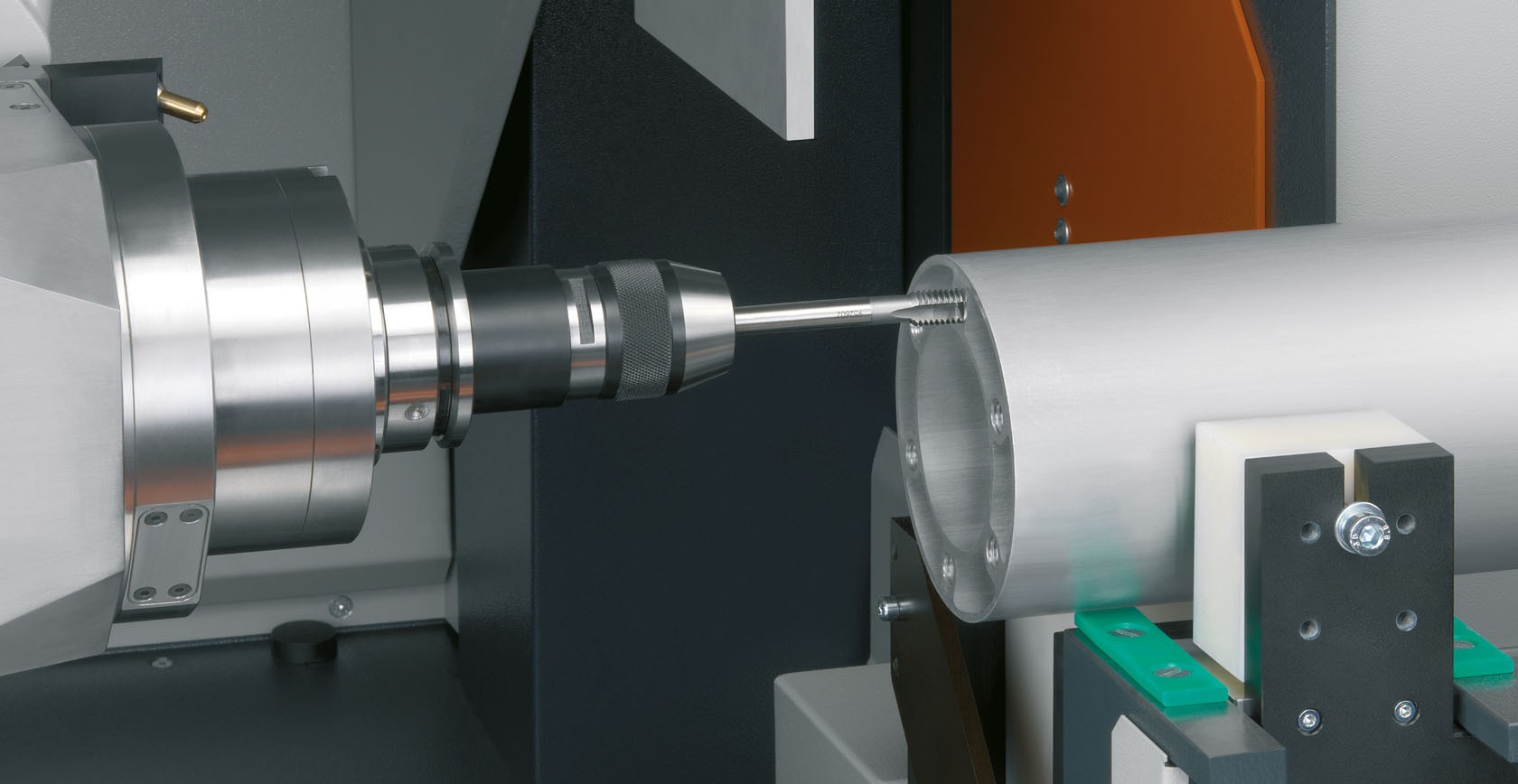

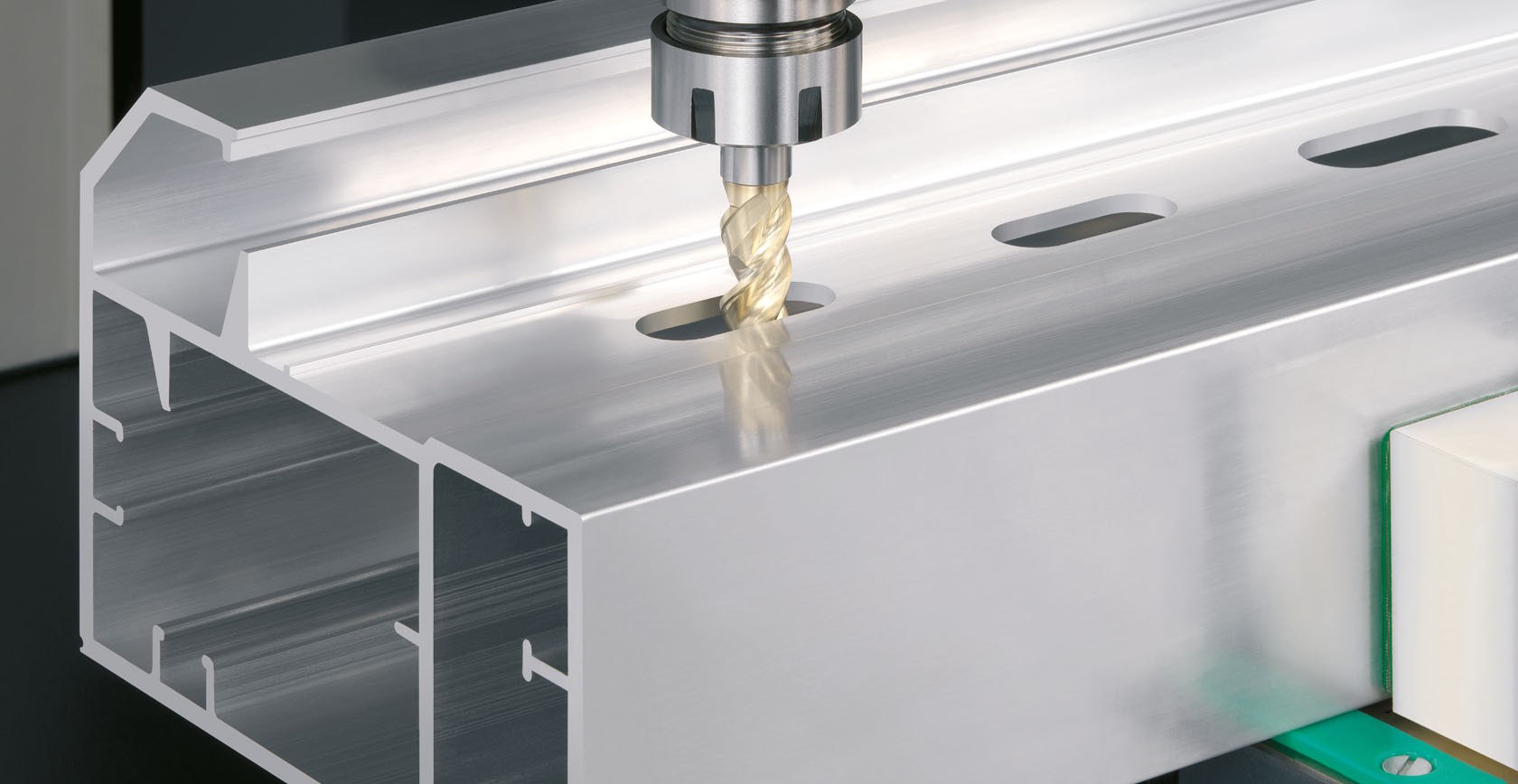

  • Todos los procesos de trabajo como fresar, taladrar, roscar, retestar y cortar se realizan con la barra perfilada fija para no deteriorar la superficie del perfil.
  • Mecanización por 6 lados. Por abajo con cabezal angular (opción)
  • Software de usuario con visualización gráfica 3D de las piezas a mecanizar

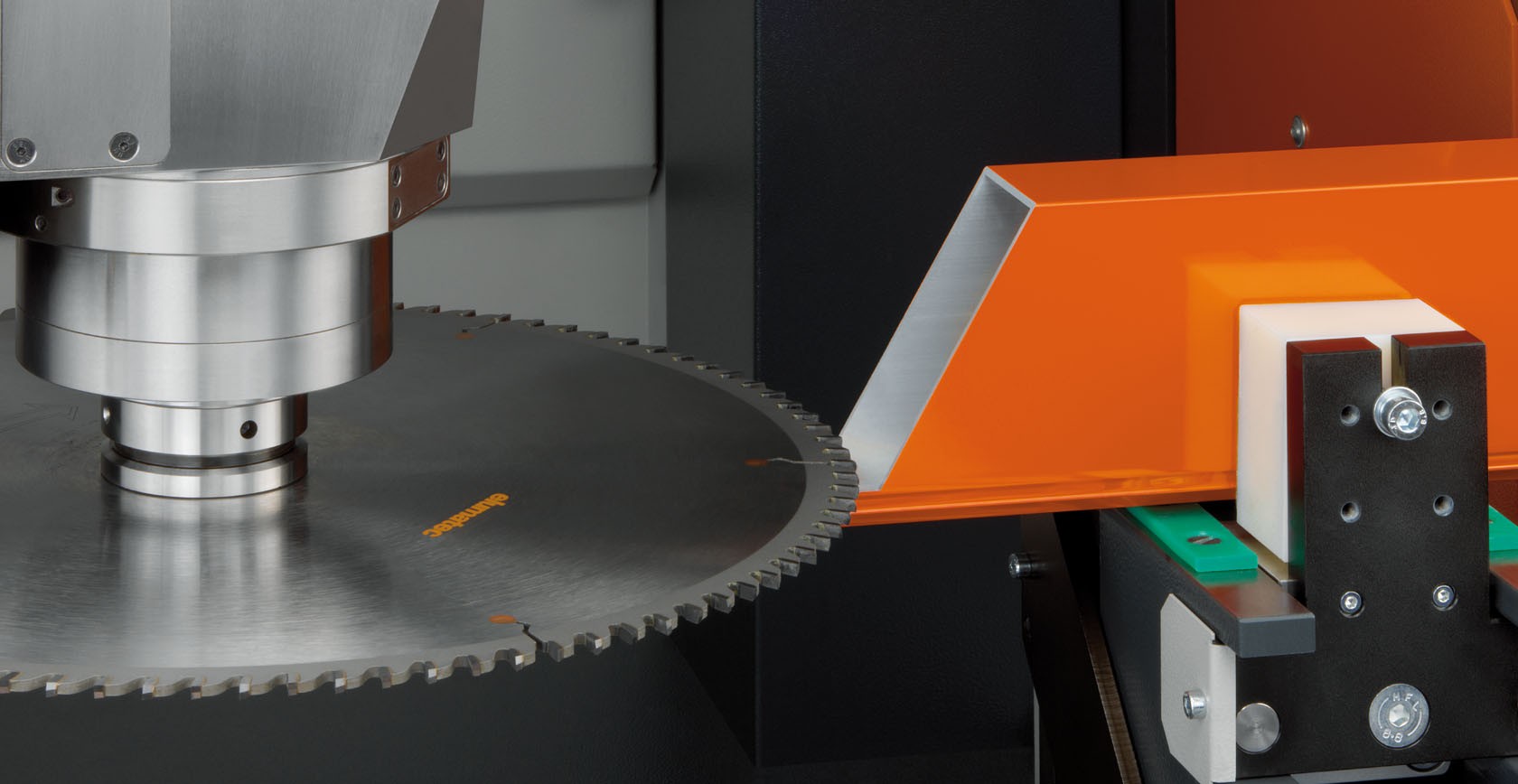

  • El carrusel puede cargarse con nueve herramientas estándar, cinco herramientas especiales (cabezal fresador angular y fresa especial) y disco de corte.
  • Los robustos accionamientos directos con reducida abrasión que llevan todos los ejes permiten un rápido posicionamiento básico del grupo de mecanizado
  • Detección y posicionamiento automáticos de mordazas
  • Control de 5 ejes para mecanización tridimensional, monitor en color de 15", conectores USB y conexión a red
  • Sistema operativo Windows
  • eluCam



Longitudes de mecanización

SBZ 150 – 6,0 m

  • Longitud máx. de mecanizado con mecanizado frontal: 5.900 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 6.220 mm



SBZ 150 – 7,3 m

  • Longitud máx. de mecanizado con mecanizado frontal: 7.200 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 7.520 mm



SBZ 150 – 9,0 m

  • Longitud máx. de mecanizado con mecanizado frontal: 8.900 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 9.220 mm



SBZ 150 – 10,3 m

  • Longitud máx. de mecanizado con mecanizado frontal: 10.200 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 10.520 mm



SBZ 150 – 12,0 m

  • Longitud máx. de mecanizado con mecanizado frontal: 11.900 mm
  • Longitud máx. de mecanizado sin mecanizado frontal: 12.220 mm



Opciones

  • Mecanización de dos zonas para modo pendular
  • Cabezal fresador angular para mecanización por abajo
  • Medición automática de longitud
  • Cinta transportadora de virutas
  • Escáner de código de perfiles
  • Impresora de etiquetas
  • Dispositivo de sincronización
  • Alojamientos de útiles
  • Mandril de pinzas de sujeción
  • Pinzas de sujeción
  • Discos de corte
  • Herramientas
  • eluCad (paquete de software Office para la gestión optimada de la producción)
