DG142 XL

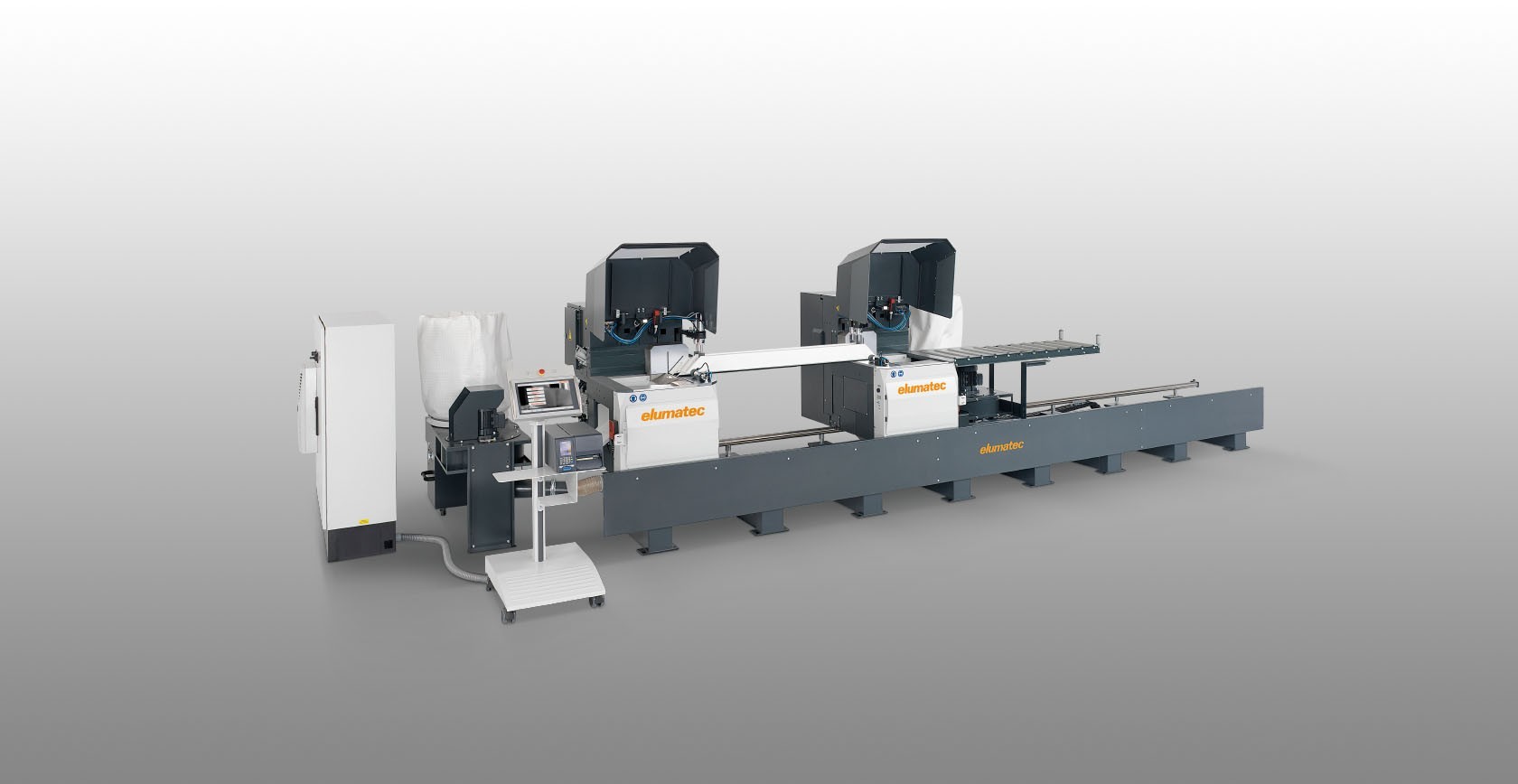

Dvoukotoučová pokosová pila

home / materiál / Profily z PVC
  • Řez na vnější rozměr pro všechny varianty řezu
  • Ideální stroj pro výrobu velkých sérií při řezech 90° a 45°
  • Standardně s pilovými kotouči a ochrannými kryty
  • Standardně s digitálním displejem E 190 a nastavením ručním kolečkem
  • Svislá pneumatická upínka materiálu



Délkové varianty

  • 3.000 mm
  • 4.500 mm
  • 6.000 mm
  • 7.500 mm
  • Další délky na vyžádání!



Možnosti vybavení

  • Manuální nastavení úhlu pro každý agregát, digitální
  • Softwarový doplněk pro E 590: Optimalizační program, softwarový modul pro příčné řezy a nadměrné řezy u E 590 a E 390 jako standardní vybavení
  • Tiskárna etiket u provedení s E 390 a E 590
  • Pojízdná podpěra materiálu
  • Upínky materiálu
  • Doraz pro sloupky, doraz pro krátké řezy
  • Odsávací zařízení
  • Válečková dráha stacionární a/nebo pojízdná
  • Pilové kotouče
  • Motory o výkonu 5,5 kW pro obrábění hliníku
  • Hydro posuv pro obrábění hliníku
  • Vysoce výkonný řezný prostředek pro zpracování hliníku
  • Dávkovací rozprašovací zařízení pro zpracování hliníku
  • Cykly
  • Ochranný plot



Varianty řízení

  • Ruční nastavení délky řezu s digitálním displejem E 190
  • Polohovací řízení E 390
  • PC řízení E 590
13. Řezný diagram DG 142 XL

Pneumatické upínací zařízení, horizontální zdvih = 80



Z = rozsah upnutí

12. Dvoukotoučová pokosová pila DG 142 XL

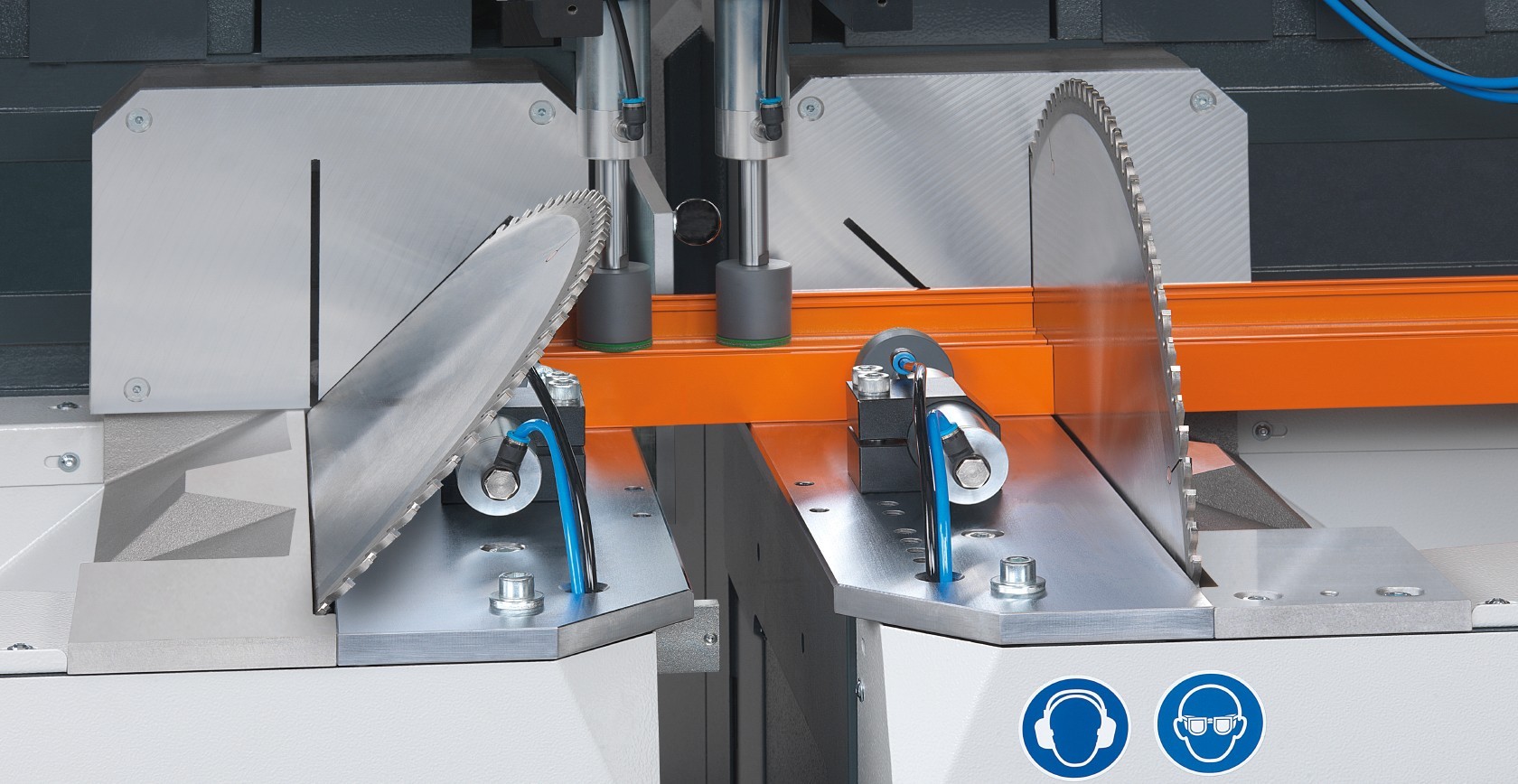

Minimální rozměr při 45° řezu se zarážkou pro krátké rozměry u stacionárního agregátu: 213 mm

11. Dvoukotoučová pokosová pila DG 142 XL

Minimální rozměr při 90° řezu se zarážkou pro krátké rozměry u pojízdného agregátu: 213 mm

10. Dvoukotoučová pokosová pila DG 142 XL

Minimální rozměr při 45° řezu se zarážkou pro krátké rozměry u pojízdného agregátu: 213 mm

09. Dvoukotoučová pokosová pila DG 142 XL

Minimální rozměr při 90° řezu se zarážkou pro krátké rozměry u pojízdného agregátu: 213 mm

08. Dvoukotoučová pokosová pila DG 142 XL

Minimální rozměr při 45° řezu: 400 mm

07. Dvoukotoučová pokosová pila DG 142 XL

Minimální rozměr při 90° řezu: 400 mm

06. Dvoukotoučová pokosová pila DG 142 XL
05. Dvoukotoučová pokosová pila DG 142 XL
04. Dvoukotoučová pokosová pila DG 142 XL
03. Dvoukotoučová pokosová pila DG 142 XL
02. Dvoukotoučová pokosová pila DG 142 XL
01. Dvoukotoučová pokosová pila DG 142 XL
14. Řezný diagram DG 142 XL

Pneumatické upínací zařízení, horizontální zdvih = 140



Z = rozsah upnutí

15. Řezný diagram DG 142 XL

Pneumatické upínací zařízení, horizontální zdvih = 40



Z = rozsah upnutí

Profily z PVC DG 142 XL 13. Řezný diagram DG 142 XL elumatec
Profily z PVC DG 142 XL 12. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 11. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 10. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 09. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 08. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 07. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 06. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 05. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 04. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 03. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 02. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 01. Dvoukotoučová pokosová pila DG 142 XL elumatec
Profily z PVC DG 142 XL 14. Řezný diagram DG 142 XL elumatec
Profily z PVC DG 142 XL 15. Řezný diagram DG 142 XL elumatec
Technické údaje arrow_drop_down
