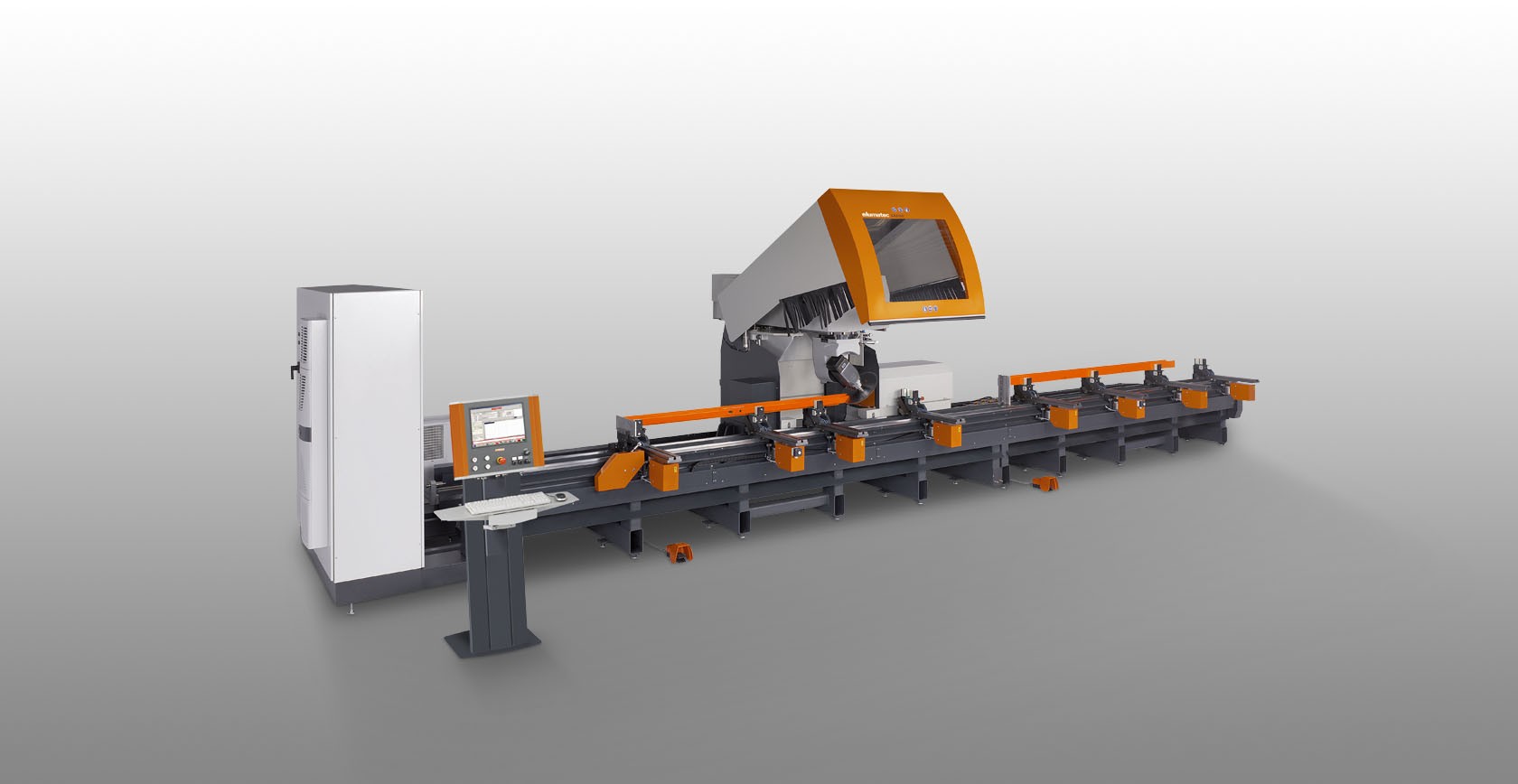

SBZ150


eluCam Centrum obróbcze profili

  • Centrum obróbcze profili 5-osiowe
  • Zaprojektowane dla ekonomicznej i wydajnej obróbki profili aluminiowych i cienkościennych profili stalowych.

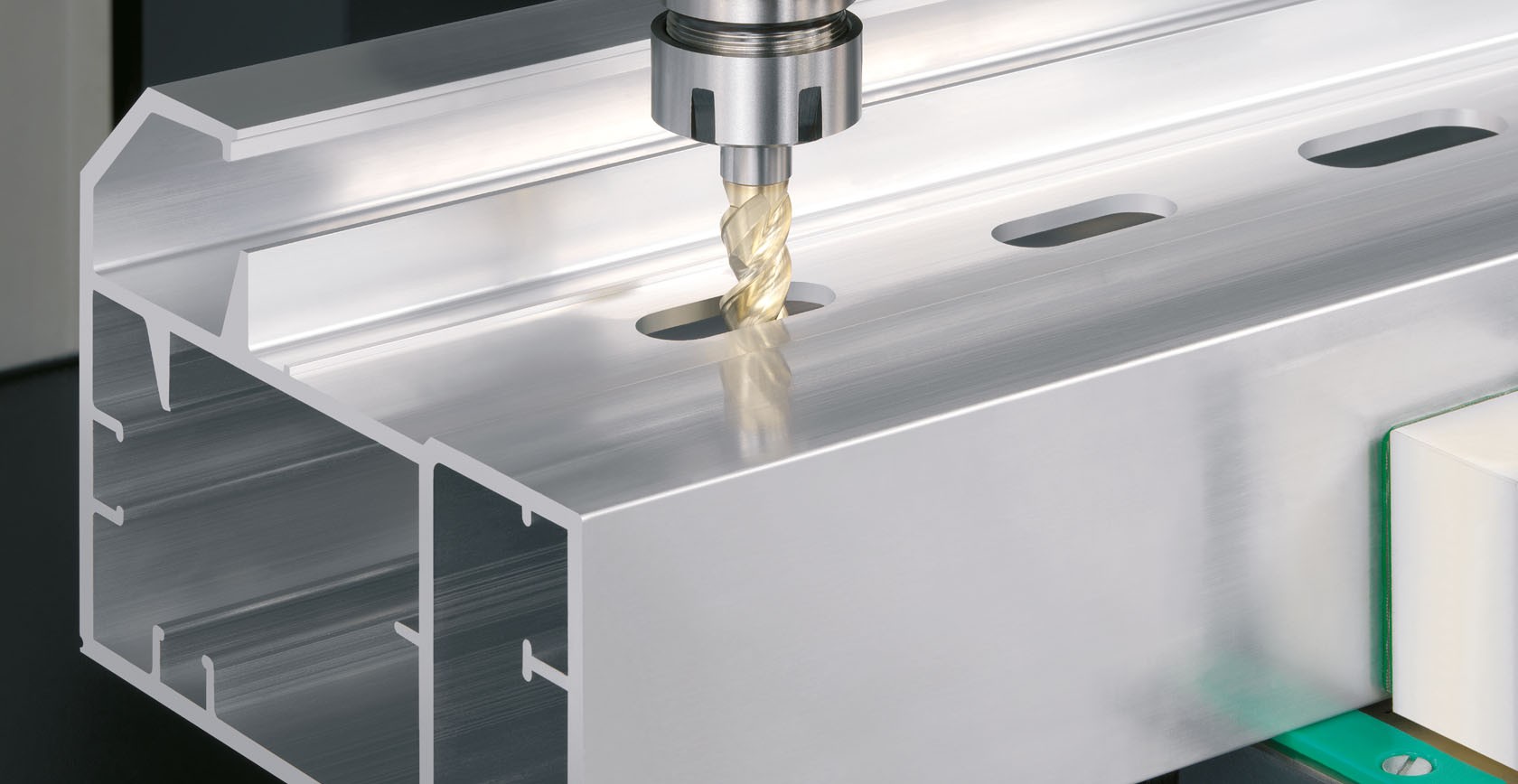

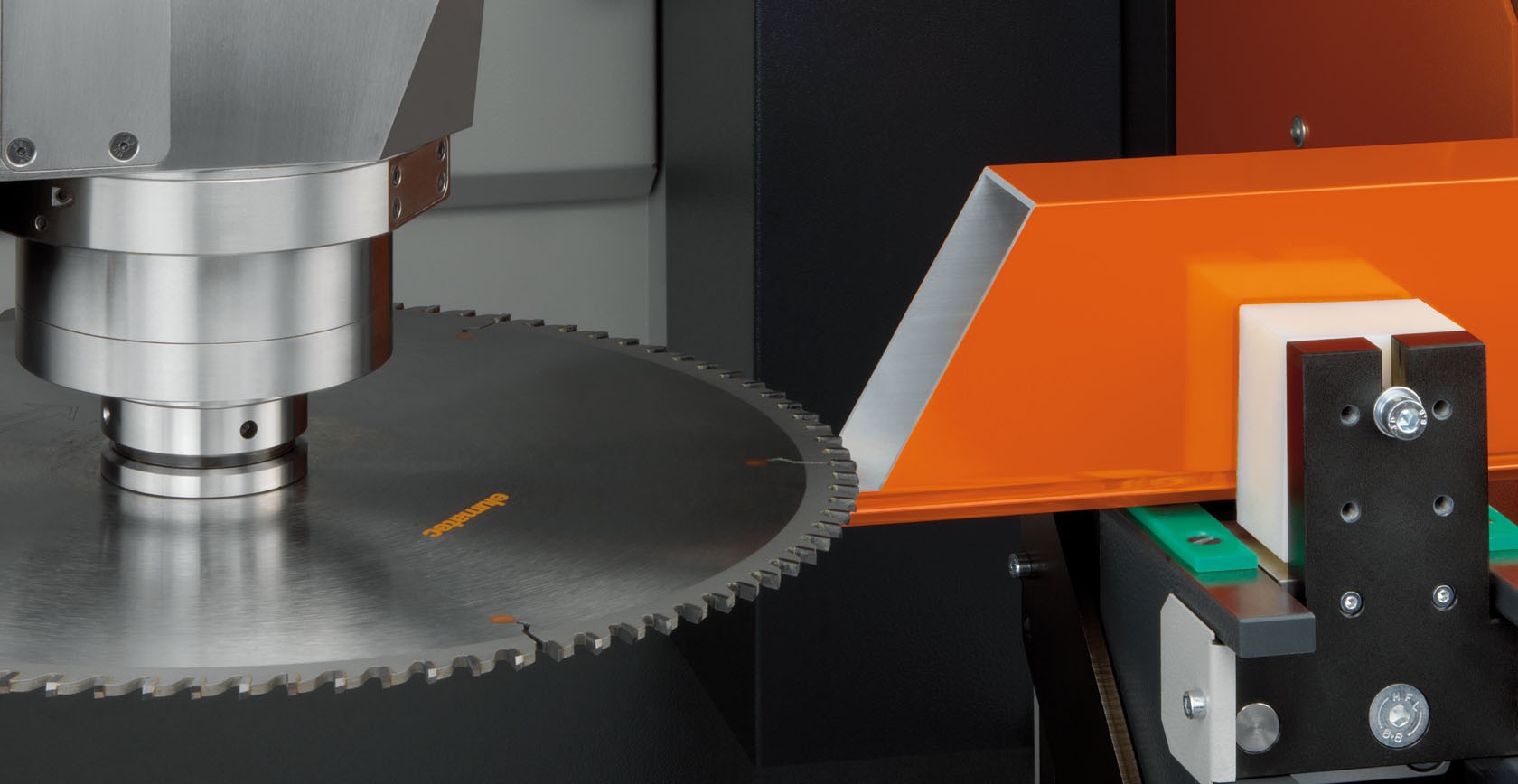

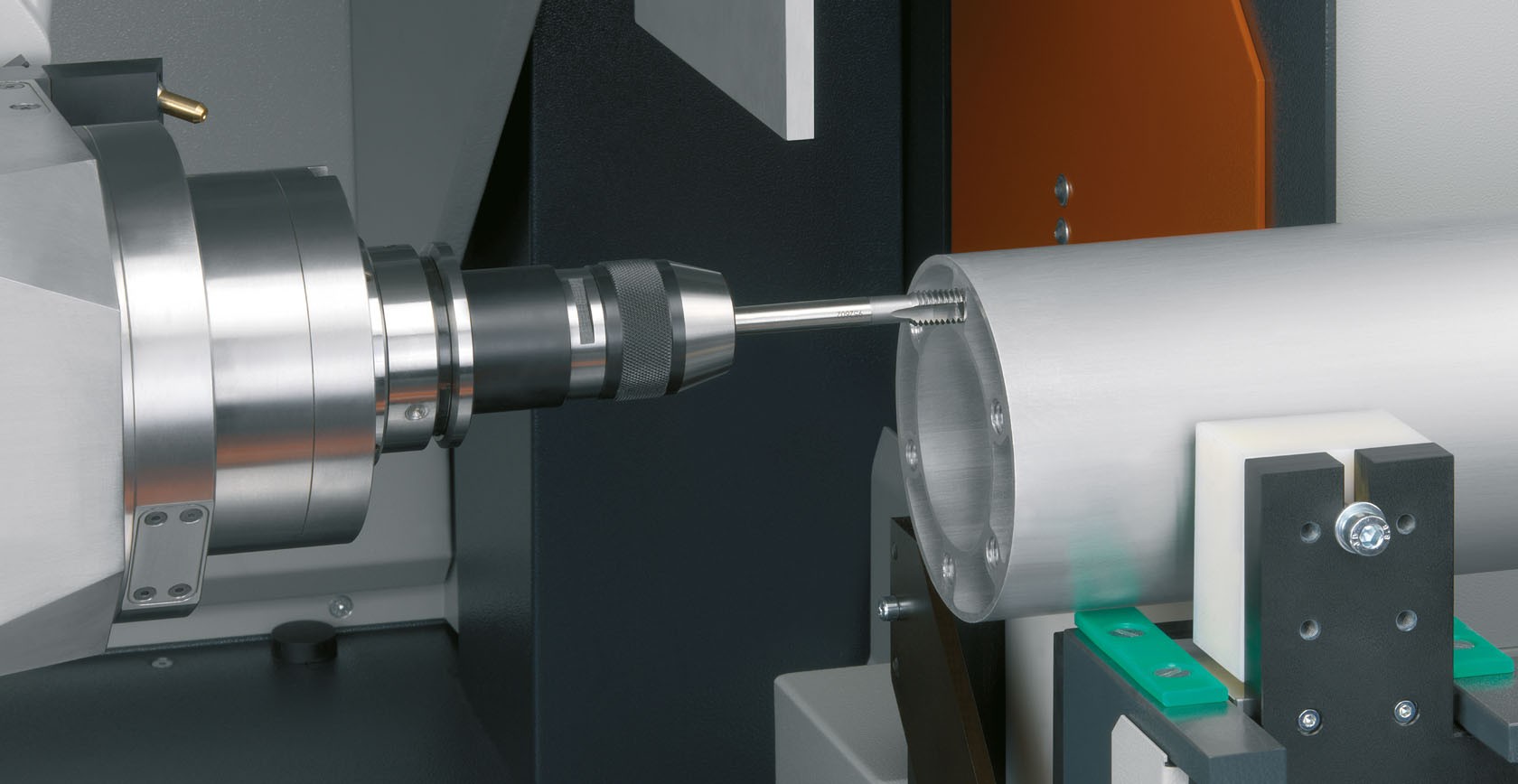

  • Wszystkie procesy obróbcze jak frezowanie, wiercenie, gwintowanie, frezowanie gwintów, podcinanie i cięcie odbywają się na nieruchomym profilu w celu ochrony jego powierzchni.
  • Obróbka z 6 stron. Od dołu za pomocą głowicy kątowej (opcja)
  • Oprogramowanie operatora z trójwymiarowym przedstawieniem obrabianego przedmiotu.
  • Magazyn można wyposażyć w dziewięć standardowych narzędzi, pięć narzędzi specjalnych (głowica kątowa i inne uchwyty frezarskie) i tarczę tnącą
  • Solidne i odporne na zużycie napędy bezpośrednie we wszystkich osiach umożliwiają szybkie pozycjonowanie wyjściowe zespołu obróbczego.
  • Automatyczne rozpoznawanie zacisków i pozycjonowanie
  • Sterowanie 5-osiowe do obróbki przestrzennej, ekran kolorowy 15", złącza USB, złącze sieciowe
  • System operacyjny Windows
  • eluCam



Długość pól obróbczych

SBZ 150 – 6,0 m

  • Max. długość profili, które mogą być obrabiane doczołowo: 5900 mm
  • Max. długość profili, które mogą być obrabiane bez obróbki powierzchni czołowej: 6220 mm



SBZ 150 – 7,3 m

  • Max. długość profili, które mogą być obrabiane doczołowo: 7200 mm
  • Max. długość profili, które mogą być obrabiane bez obróbki powierzchni czołowej: 7520 mm



SBZ 150 – 9,0 m

  • Max. długość profili, które mogą być obrabiane doczołowo: 8900 mm
  • Max. długość profili, które mogą być obrabiane bez obróbki powierzchni czołowej: 9220 mm



SBZ 150 – 10,3 m

  • Max. długość profili, które mogą być obrabiane doczołowo: 10 200 mm
  • Max. długość profili, które mogą być obrabiane bez obróbki powierzchni czołowej: 10 520 mm



SBZ 150 – 12,0 m

  • Max. długość profili, które mogą być obrabiane doczołowo: 11 900 mm
  • Max. długość profili, które mogą być obrabiane bez obróbki powierzchni czołowej: 12 220 mm



Opcje

  • Obróbka na dwóch stacjach w trybie wahadłowym
  • Frezarskie głowice kątowe do obróbki od dołu
  • Automatyczny pomiar długości profilu
  • Przenośnik taśmowy wiórów
  • Czytnik kodów kreskowych
  • Drukarka etykiet
  • Urządzenie taktujące
  • Uchwyty narzędziowe
  • Uchwyty tulejek zaciskowych
  • Tulejki zaciskowe
  • Tarcze pił
  • Narzędzia
  • eluCad (biurowy pakiet oprogramowania do zoptymalizowanego zarządzania produkcją)
