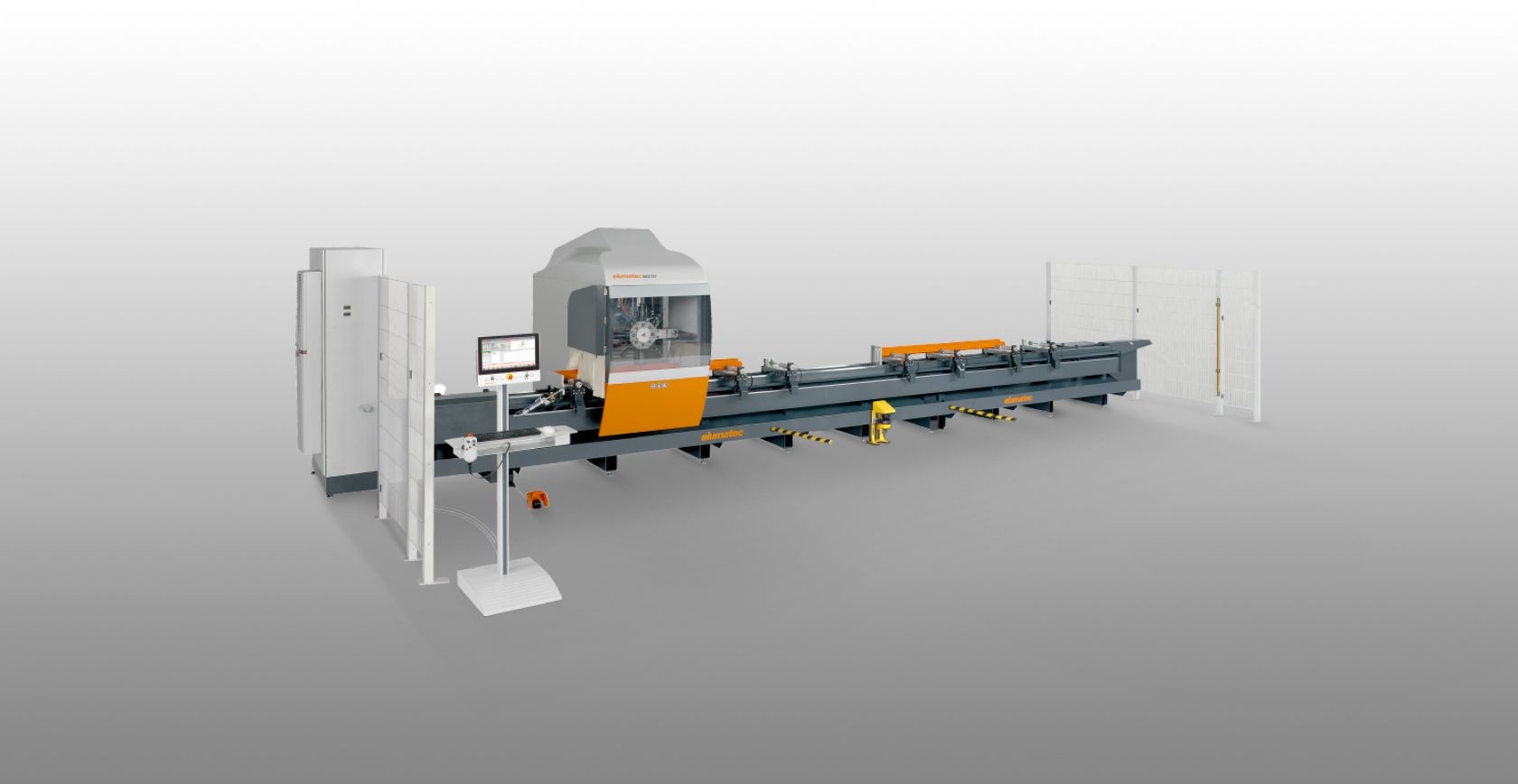

SBZ131


Centrum pro obrábění tyčí

  • 3osé centrum pro obrábění tyčí
  • Pro hospodárné a racionální obrábění hliníkových, ocelových a nerezových profilů
  • Všechny pracovní operace jako frézování, vrtání a řezání závitů se provádějí na profilové tyči v klidové poloze, aby nedošlo k poškození povrchu profilu
  • Pojízdný revolverový zásobník nástrojů zajišťuje krátké časy pro výměnu nástrojů a tím i optimální obráběcí cykly
  • Revolverový zásobník je možno osadit osmi nástroji nebo čtyřmi úhlovými frézovacími hlavami
  • Autonomní posunování upínek umožňuje polohování upínek materiálu ve vedlejším čase
  • 3osé řízení
  • Nástrojové vřeteno provedeno jako dodatečná osa

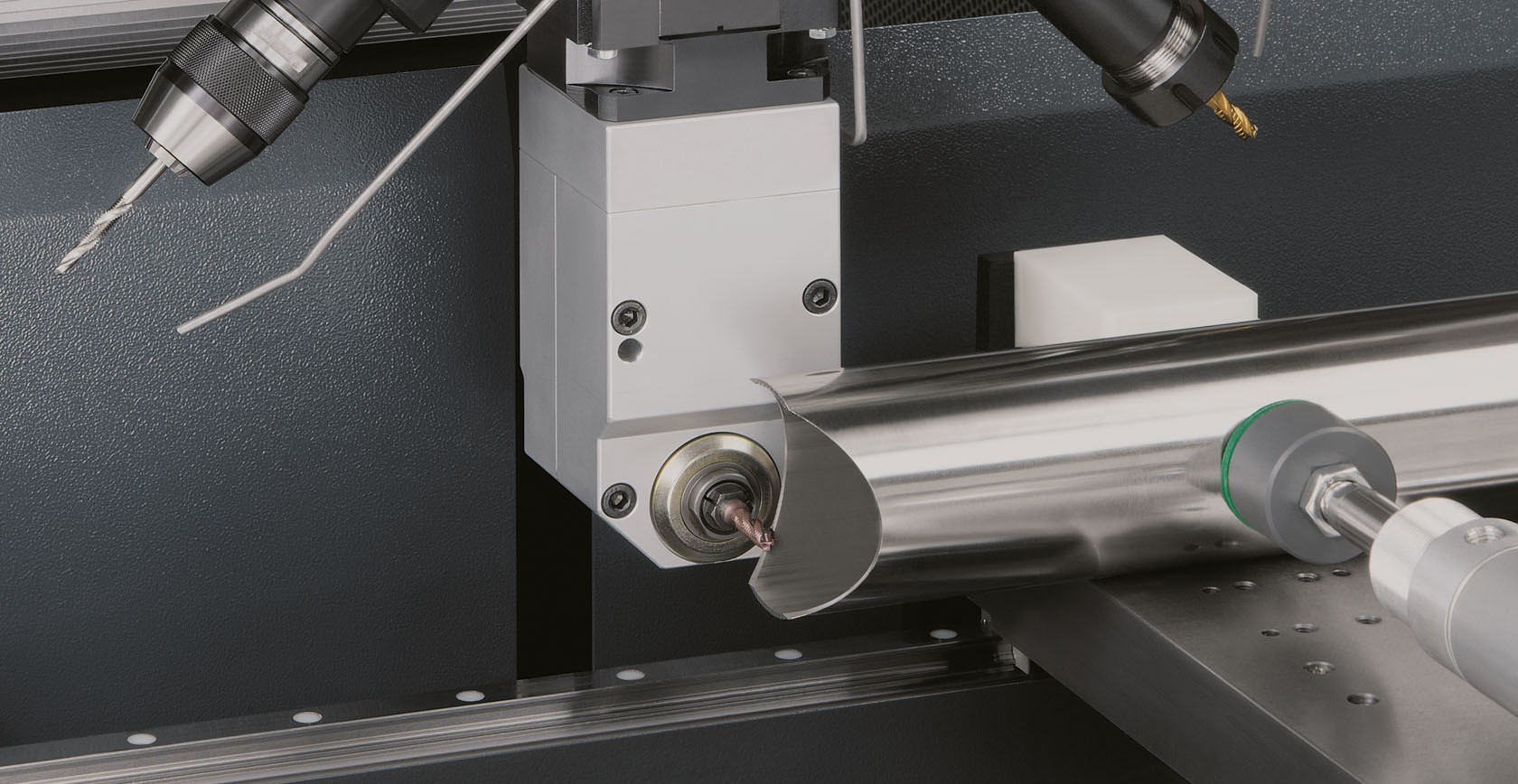

  • Úhlové hlavy pro boční a čelní obrábění
  • Panelový počítač 18,5", USB připojení a síťové připojení
  • Opěrační systém Windows
  • eluCam


Délky obrábění

SBZ 131 – 4,2 m

  • Max. délka obrábění s čelním obráběním 4.080 mm
  • Max. délka obrábění bez čelního obrábění 4.200 mm



SBZ 131 – 7,2 m

  • Max. délka obrábění s čelním obráběním 7.080 mm
  • Max. délka obrábění bez čelního obrábění 7.200 mm



SBZ 131 – 8,5 m

  • Max. délka obrábění s čelním obráběním 8.380 mm
  • Max. délka obrábění bez čelního obrábění 8.500 mm



SBZ 131 – 10,2 m

  • Max. délka obrábění s čelním obráběním 10.080 mm
  • Max. délka obrábění bez čelního obrábění 10.200 mm



SBZ 131 – 11,5 m

  • Max. délka obrábění s čelním obráběním 11.380 mm
  • Max. délka obrábění bez čelního obrábění 11.500 mm





Možnosti vybavení

  • Dvě oddělené obráběcí zóny umožňují obrábění v kyvadlovém provozu. Ochrana oblasti probíhá pro maximální bezpečnost navíc pomocí laserového skeneru na straně obsluhy.
  • Taktovací provoz se zvláštním upínacím zařízením a výstupním pásem
  • Automatické měření délek

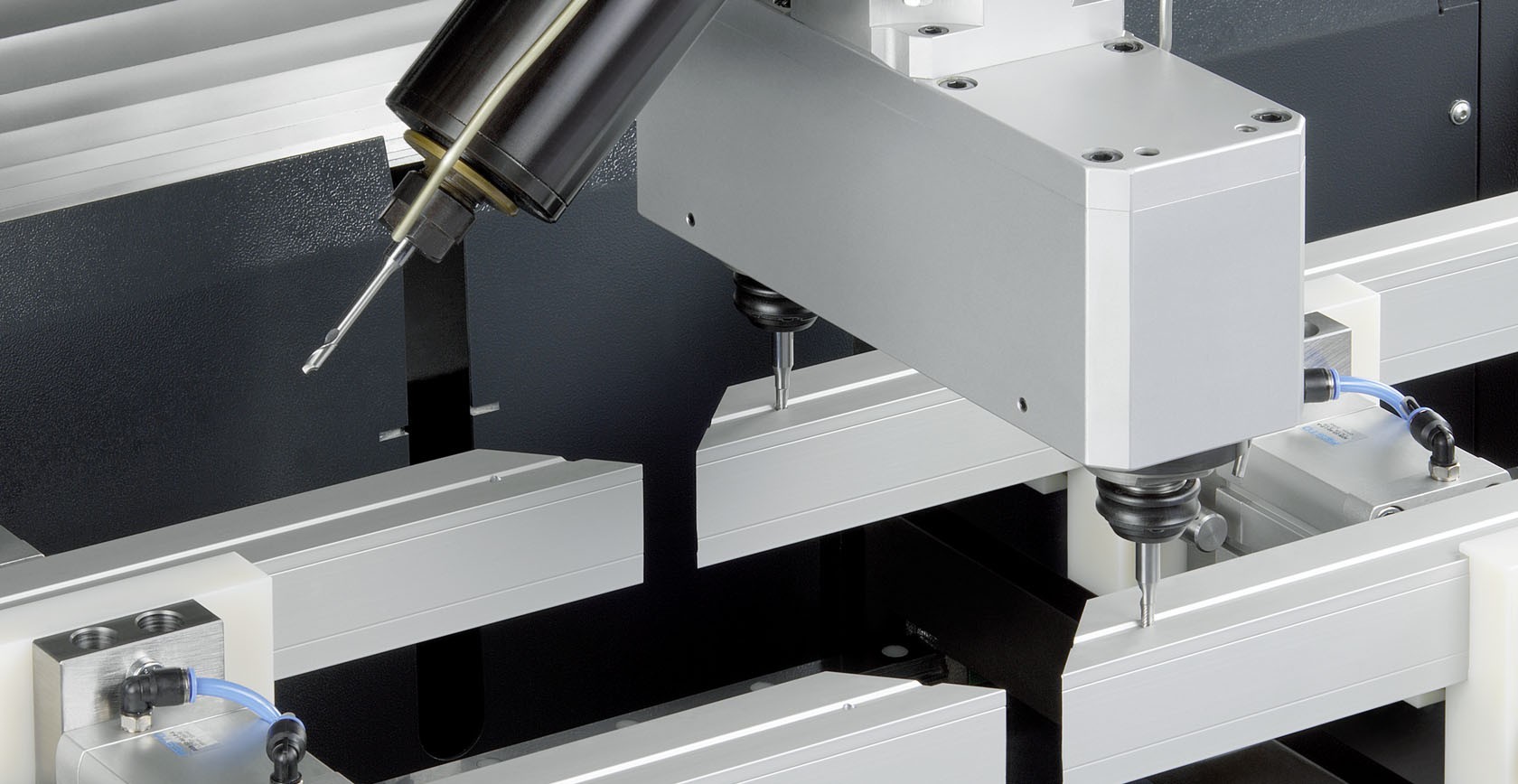

  • Úhlové frézovací hlavy
  • Rychloběžná vřetena
  • Pomaluběžná vřetena

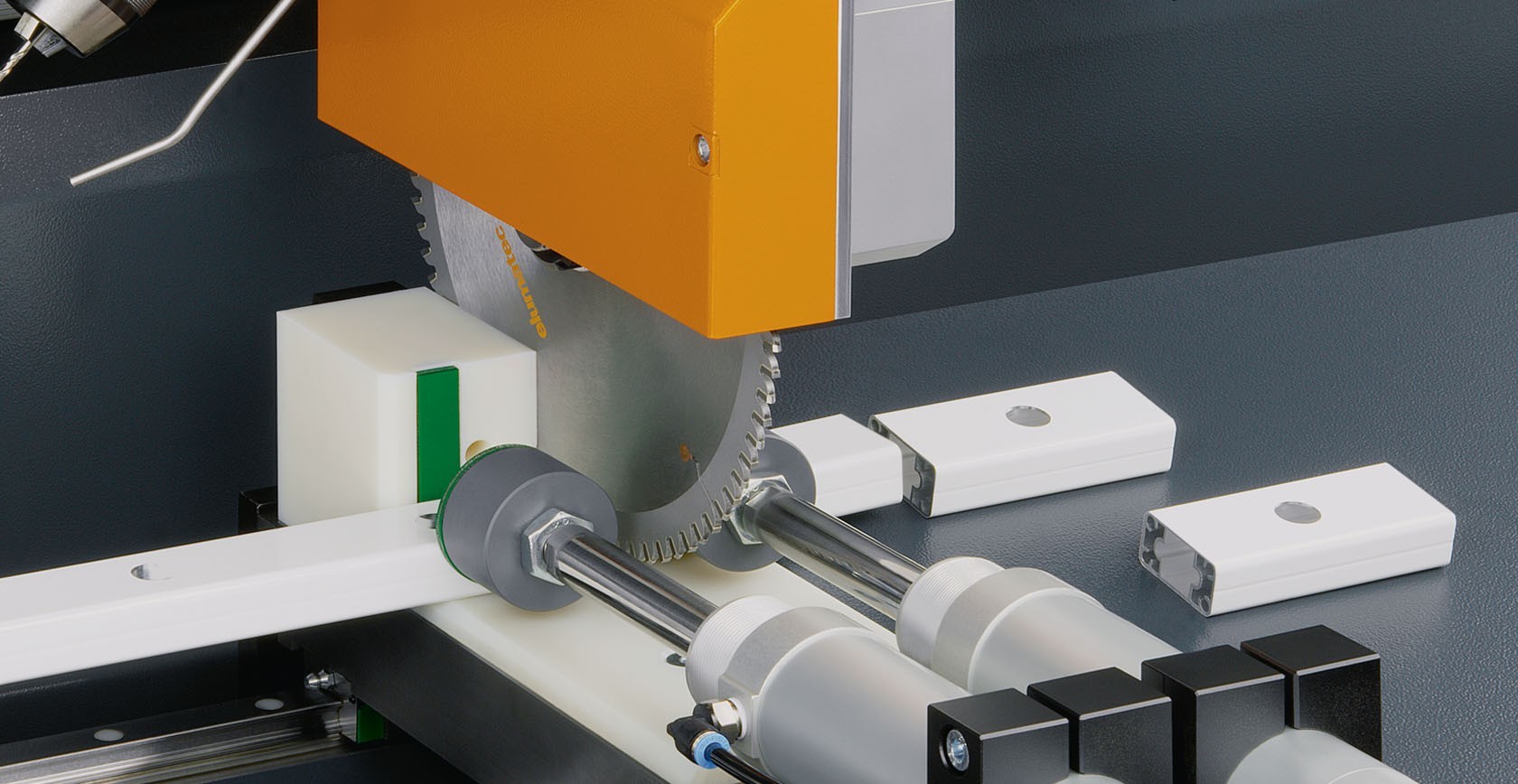

  • Hlava pily
  • Upínky pro obrábění dvou tyčí současně
  • Skener čárových kódů
  • Držáky nástrojů
  • Kleštiny
  • Upínací kleště
  • Nástroje
  • eluCad (kancelářský softwarový balíček pro optimální řízení výroby)
