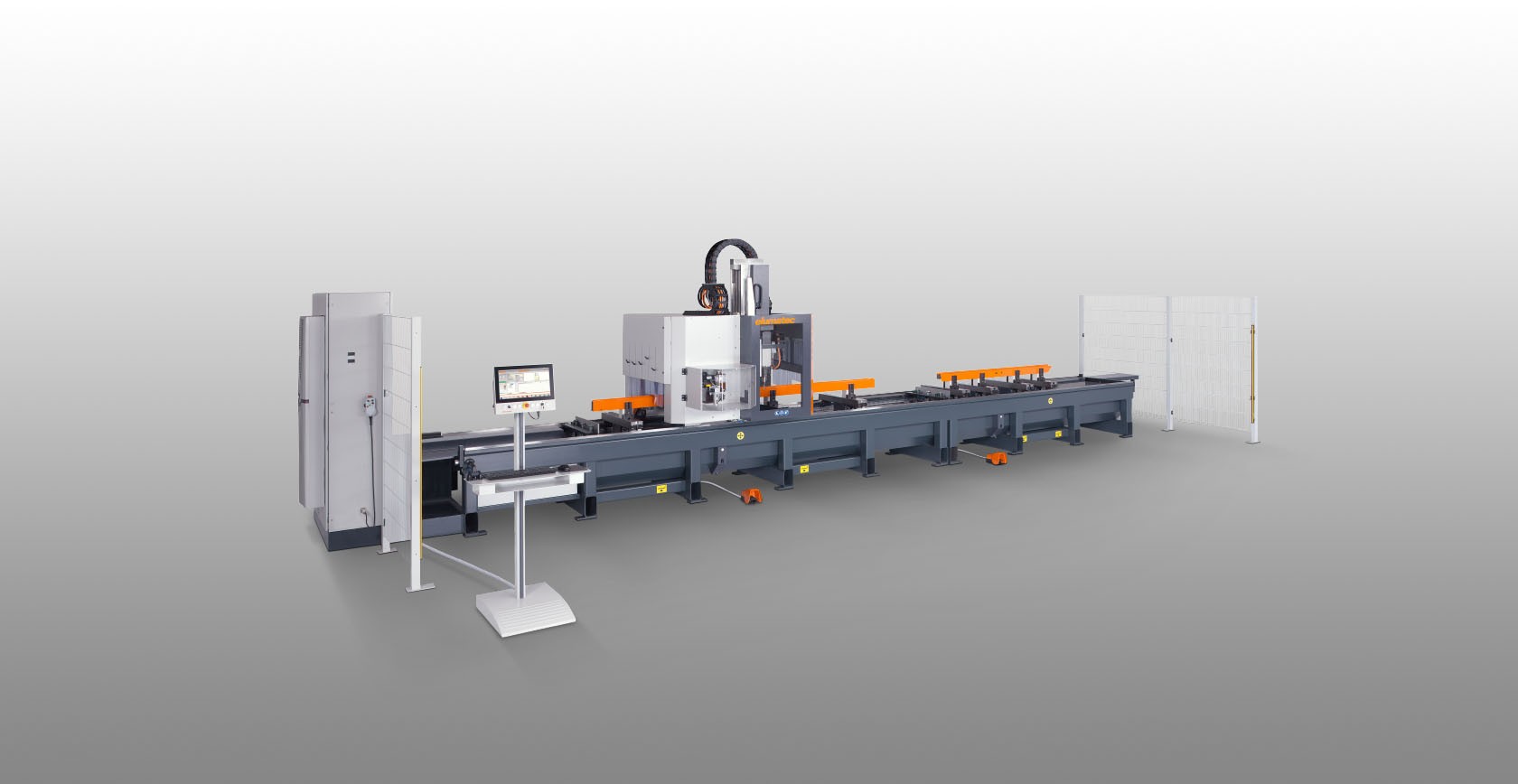

SBZ140

型材加工中心

  • 四轴型材加工中心
  • 用于经济、合理地加工铝和薄壁钢型材。
  • 采用风冷铣削主轴的标准型号(也可选配采用水冷铣削主轴的型号)

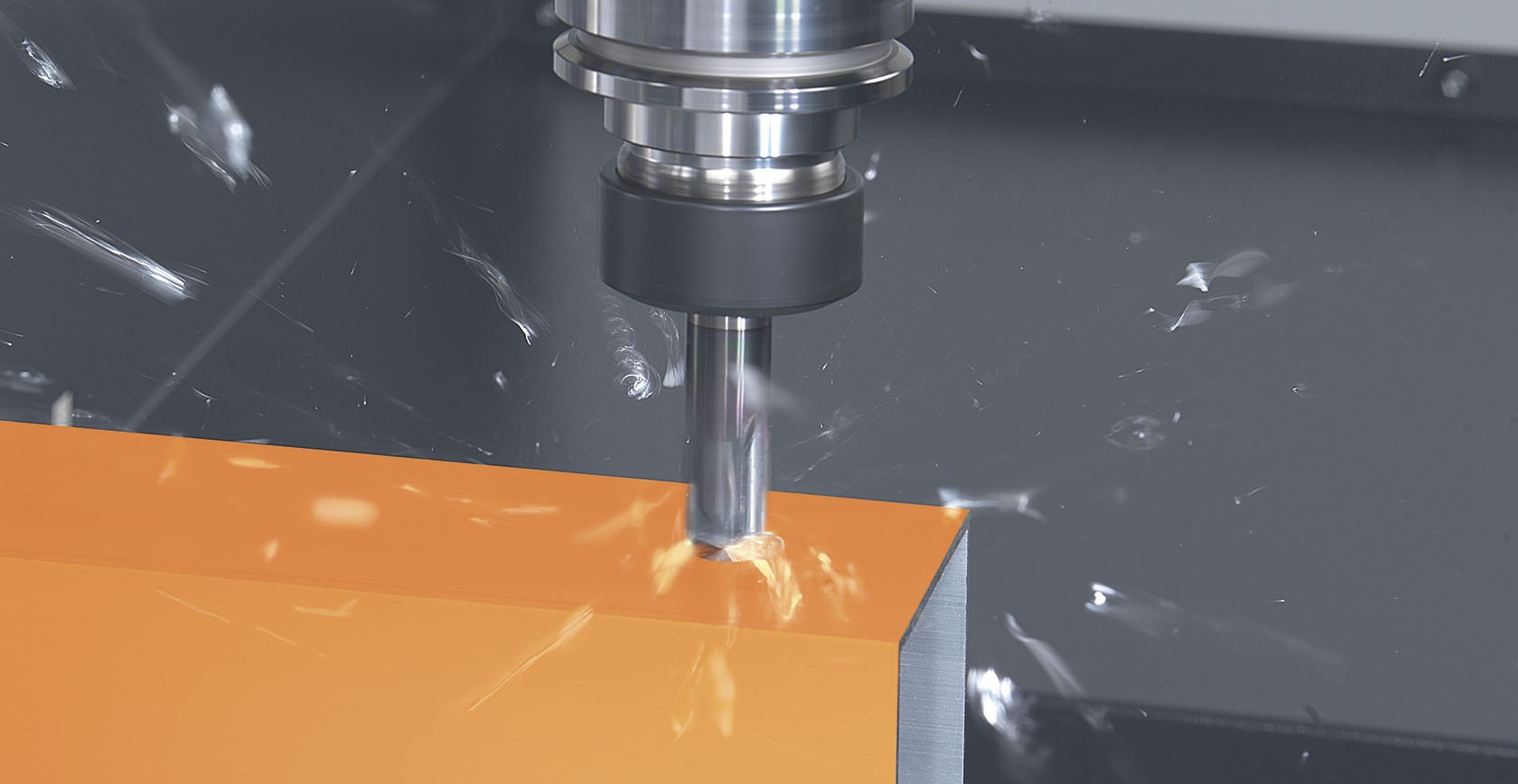

  • 所有如铣、钻、攻丝等加工工序均在型材固定不动的情况下进行,保护型材表面不受损坏。

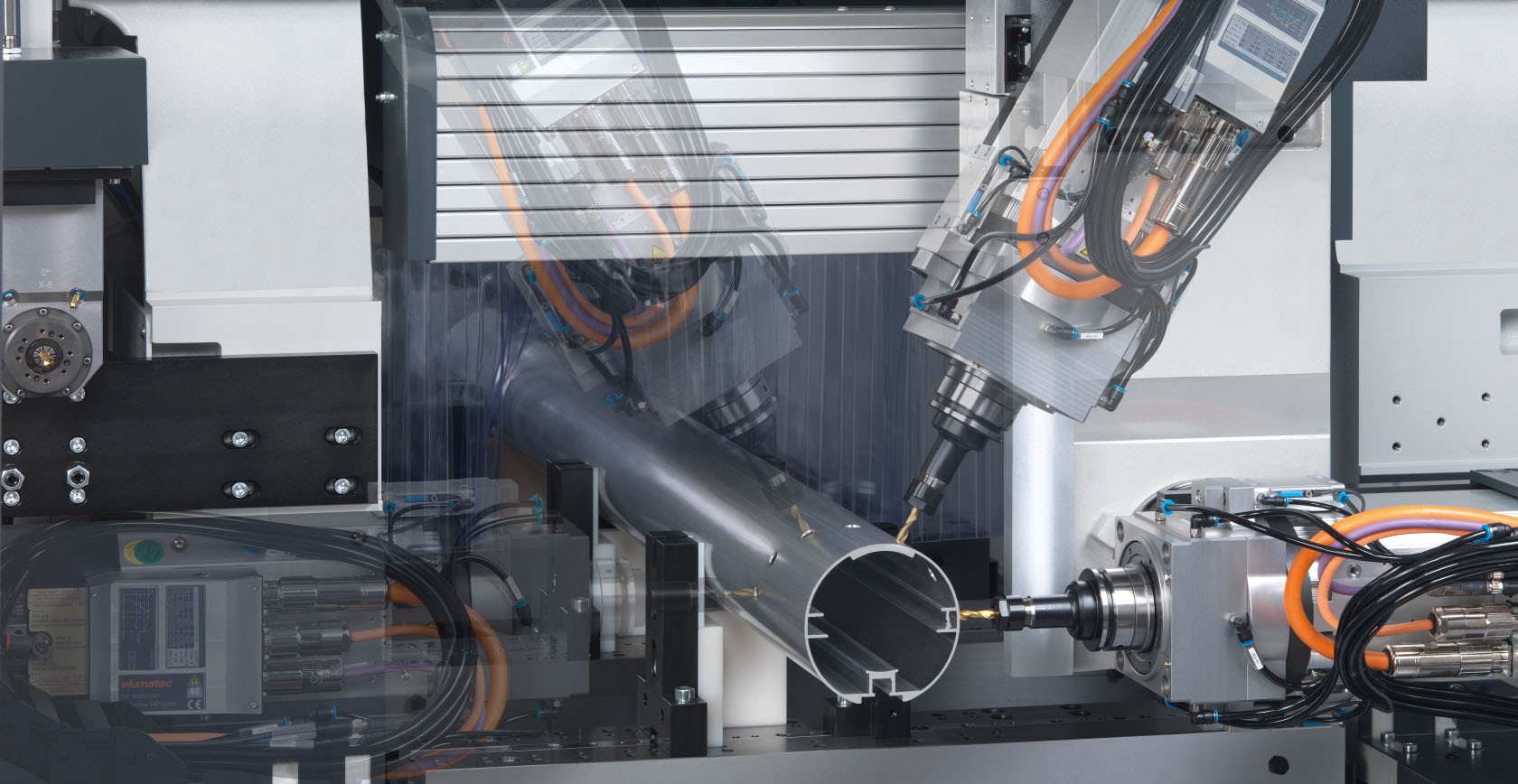

  • 在-90 °至+90 °范围内通过所有刀具进行无级加工
  • 过绝对测量系统实现夹具动定位
  • 内置的刀具库使刀具的更换快速便捷,从而保证最佳加工周期。
  • 刀具库可以装备八个刀具
  • 可提供最多两个带有两个不同的刀具的旋转式角刀头(0° – 90° – 180° – 270°),可进行双排型材加工及同一平面不同刀具的加工(选配)
  • 两个独立的加工区域允许连续交叉往返加工(选配)。操作侧的区域保护装置确保最高的安全性
  • 四轴控制
  • 18.5英寸彩色显示器,USB端口和网络接口
  • Windows操作系统
  • eluCam



加工长度

SBZ 140 – 4.2 m

  • 含正面加工的最大工作长度 4,200 mm
  • 不含正面加工的最大工作长度 4,320 mm



SBZ 140 – 7.6 m

  • 含正面加工的最大工作长度 7,600 mm
  • 不含正面加工的最大工作长度 7,720 mm



SBZ 140 – 9.7 m

  • 含正面加工的最大工作长度 9,700 mm
  • 不含正面加工的最大工作长度 9,820 mm



选件

  • 用于连续往返加工的双层加工装置
  • 双侧自动长度测量装置
  • 供双条加工的夹紧装置
  • 条形码扫描仪
  • 固定式刀库(16个刀位)
  • 用于角式刀头或锯头的随动换刀器
  • 角式铣刀头
  • 锯头
  • 刀具支架
  • 夹钳衬套
  • 夹钳
  • 工具
  • eluCad(优化生产管理的办公室软件包)
