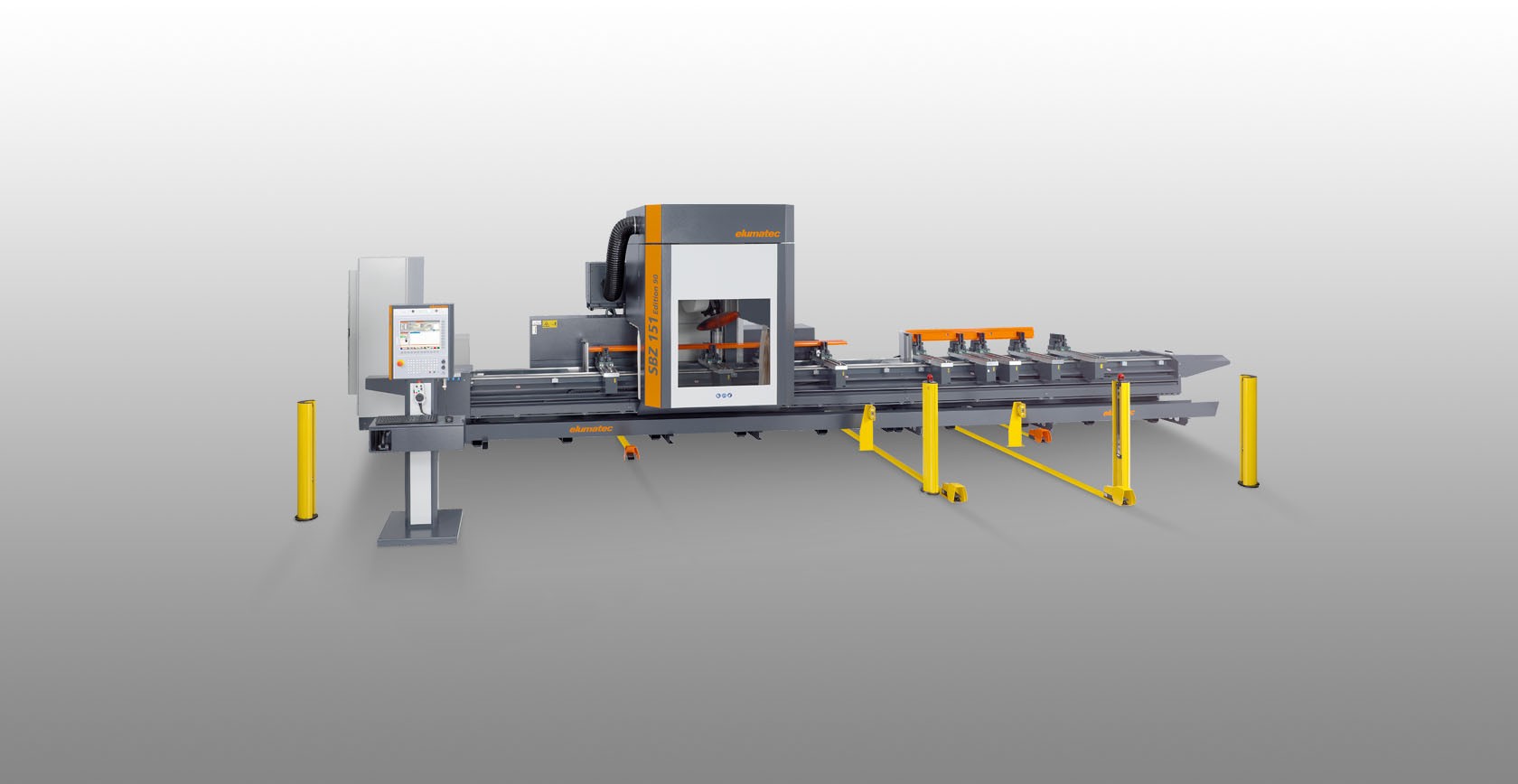

SBZ151

Edition 90 Обрабатывающий центр

  • 5-осевой обрабатывающий центр
  • Разработан для гибкой и эффективной обработки алюминиевых и тонкостенных стальных профилей

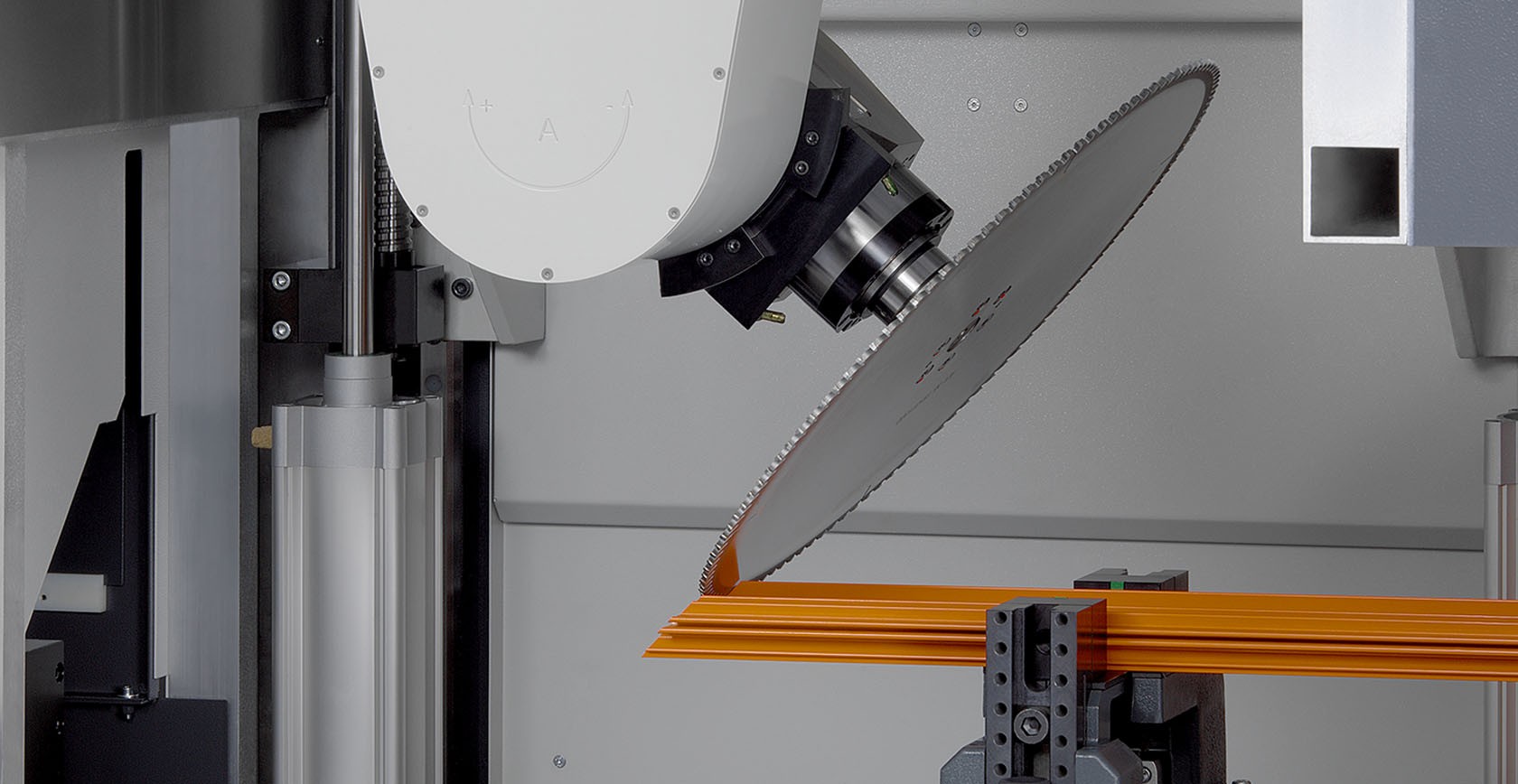

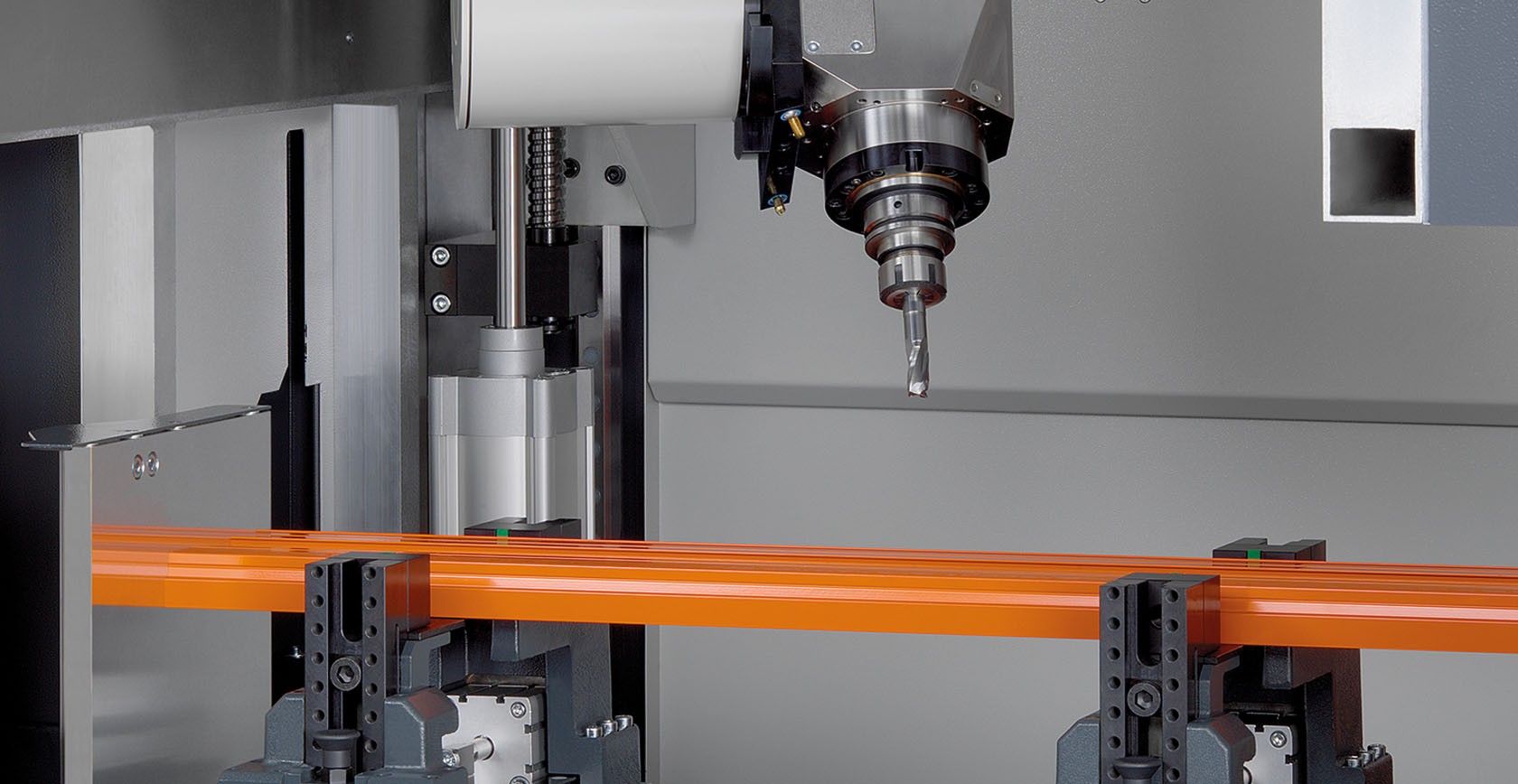

  • Все рабочие операции, такие как фрезерование, сверление, нарезание резьбы, фрезерование резьбы, клиновые вырезы и распил выполняются на неподвижной профильной заготовке для предотвращения повреждения поверхности профиля
  • Быстрое позиционирование обрабатывающего агрегата со скоростью до 66 м/мин. с помощью высокодинамичных сервоприводов
  • 6-сторонняя обработка. Снизу с угловой головкой (опция)
  • Подвижные магазины для инструментов обеспечивают короткое время смены инструментов, за счет чего достигаются оптимальные циклы обработки
  • Магазин может комплектоваться 13 стандартными и семью специальными инструментами (угловая фрезерная головка и специальная фреза). Дополнительный магазин для пильного диска диаметром 400 мм или 500 мм.
  • Автономное позиционирование прижимов с абсолютной системой измерения
  • Две раздельных зоны обработки позволяют осуществлять обработку в маятниковом режиме Система ограничения доступа с защитными ограждениями и световыми барьерами.
  • 5-осевая система управления с автономным ЧПУ (CNC) для трехмерных обработок, клиновых вырезов и распилов
  • Не требуется перемещение осей в исходную точку благодаря использованию абсолютного энкодера
  • Сетевой порт и USB-интерфейс
  • Терминал управления с операционной системой Windows и плоским экраном 15"
  • Удаленное обслуживание через Интернет
  • eluCloud-ready



Длина обработки

SBZ 151 Edition 90 - 6,0 м

  • Макс. длина обработки с торцевой обработкой 5680 мм
  • Макс. длина обработки без торцевой обработки 6000 мм



SBZ 151 Edition 90 - 7,3 м

  • Макс. длина обработки с торцевой обработкой 6980 мм
  • Макс. длина обработки без торцевой обработки 7300 мм



SBZ 151 Edition 90 - 9,0 м

  • Макс. длина обработки с торцевой обработкой 8680 мм
  • Макс. длина обработки без торцевой обработки 9000 мм



SBZ 151 Edition 90 - 10,3 м

  • Макс. длина обработки с торцевой обработкой 9980 мм
  • Макс. длина обработки без торцевой обработки 10300 мм



SBZ 151 Edition 90 - 12,0 м

  • Макс. длина обработки с торцевой обработкой 11680 мм
  • Макс. длина обработки без торцевой обработки 12000 мм



SBZ 151 Edition 90 - 13,3 м

  • Макс. длина обработки с торцевой обработкой 12980 мм
  • Макс. длина обработки без торцевой обработки 13300 мм



SBZ 151 Edition 90 - 15,0 м

  • Макс. длина обработки с торцевой обработкой 14680 мм
  • Макс. длина обработки без торцевой обработки 15000 мм



SBZ 151 Edition 90 - 16,3 м

  • Макс. длина обработки с торцевой обработкой 15980 мм
  • Макс. длина обработки без торцевой обработки 16300 мм



Варианты увеличенной длины возможны под заказ



Опции

  • Автоматическое измерение длины с обеих сторон
  • Автоматическое измерение длины с обеих сторон с ходом по оси Z
  • Измерение длины инструмента и контроль поломки
  • Нарезание резьбы без компенсирующего патрона
  • Устройство тактовой подачи
  • Трехмерный радиощуп
  • Инструменты
  • Патроны для инструментов
  • Патрон для зажимных цанг
  • Зажимные цанги
  • Угловые фрезерные головки для обработки снизу
  • Пильные диски
  • Транспортер стружки
  • Вытяжное устройство
  • Принтер этикеток
  • Сканер штрих-кода
