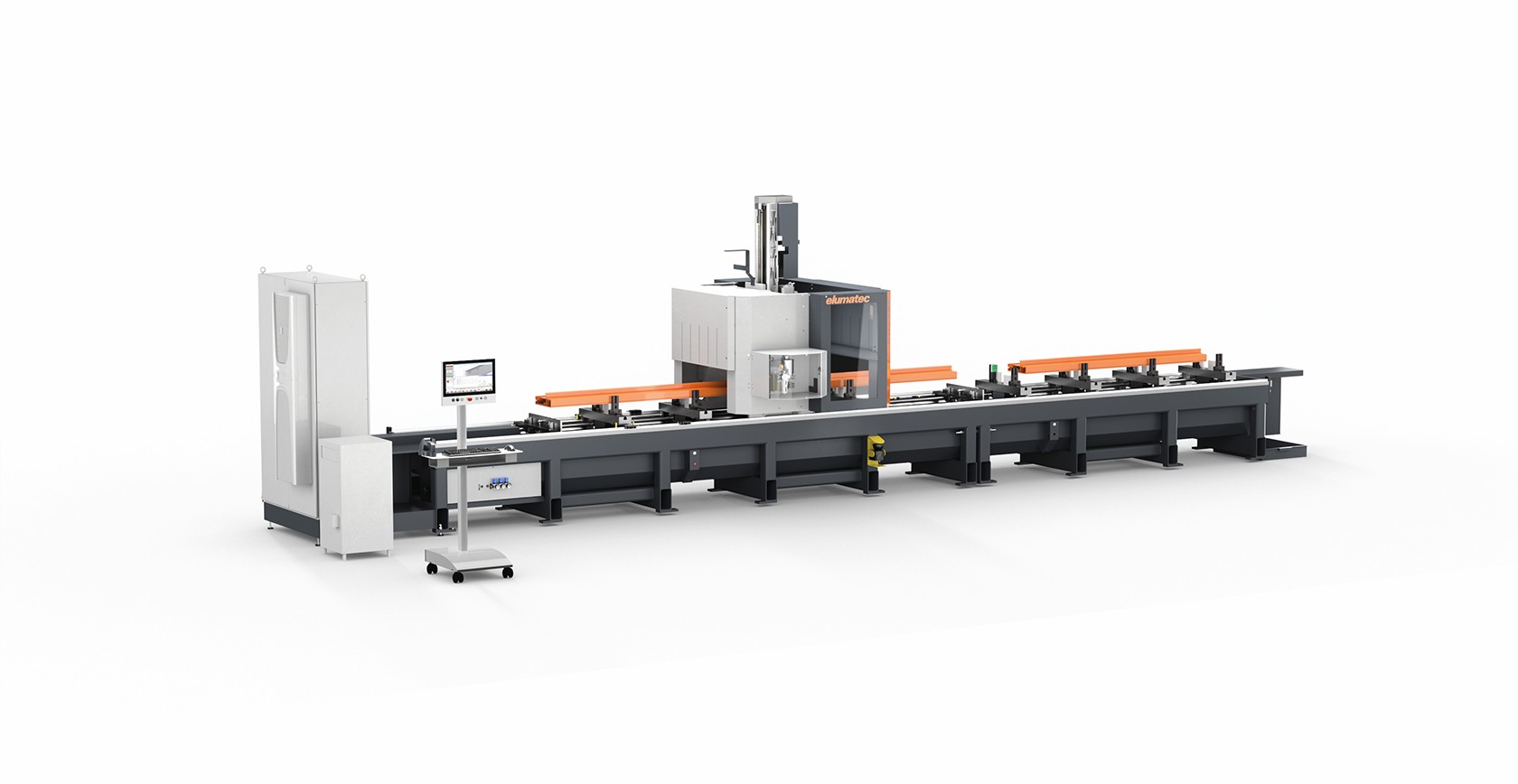

SBZ141


Обрабатывающий центр

  • 4-осевой обрабатывающий центр
  • Для эффективной и рациональной обработки алюминиевых и тонкостенных стальных профилей

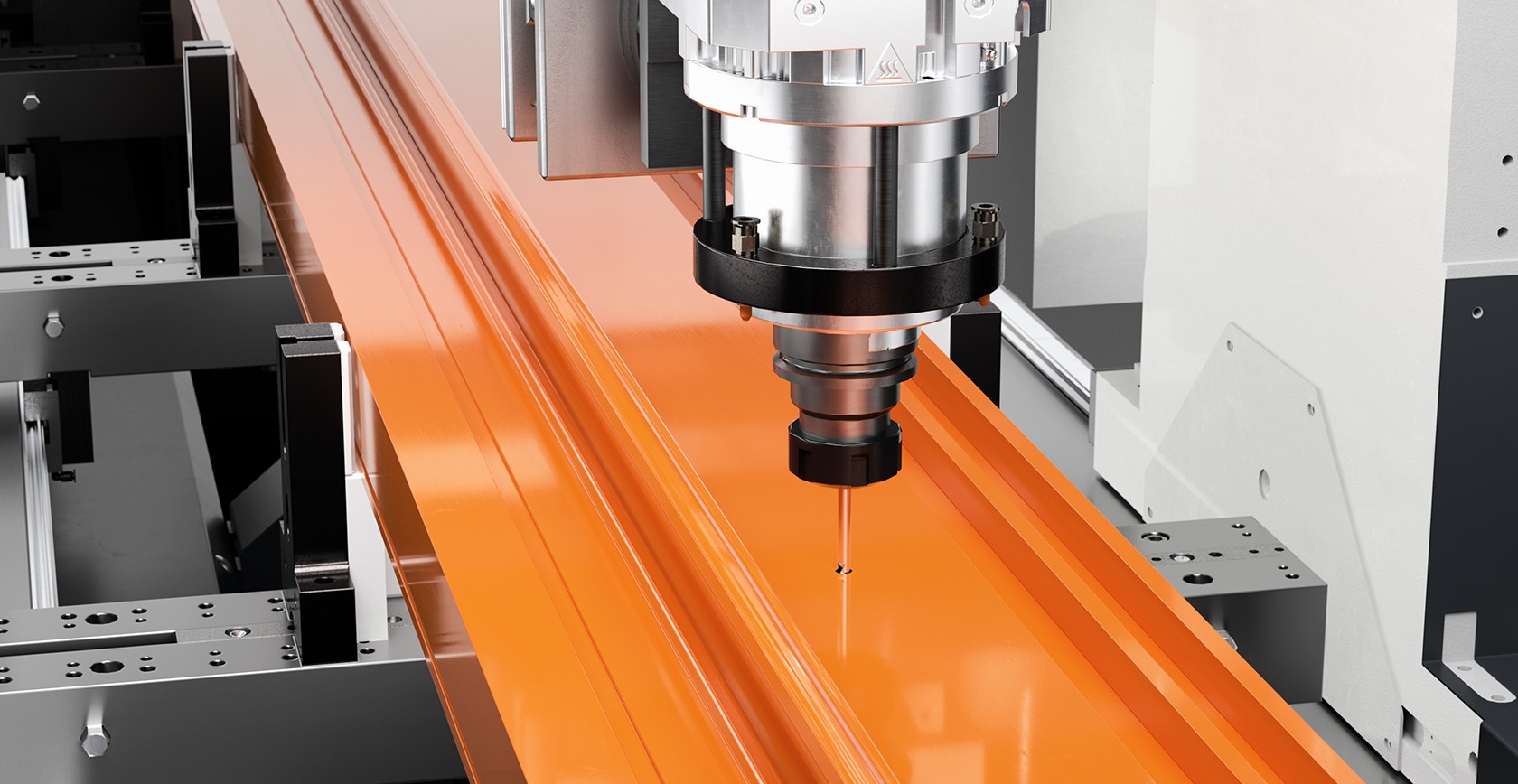

  • Стандартное исполнение с фрезерным шпинделем с воздушным охлаждением (исполнение с фрезерным шпинделем с водяным охлаждением доступно в виде опции)
  • Все рабочие операции, такие как фрезерование, сверление и нарезание резьбы, выполняются на неподвижной профильной заготовке для защиты поверхности профиля от повреждений.
  • Бесступенчатая обработка всеми инструментами в диапазоне от -90° до +90°

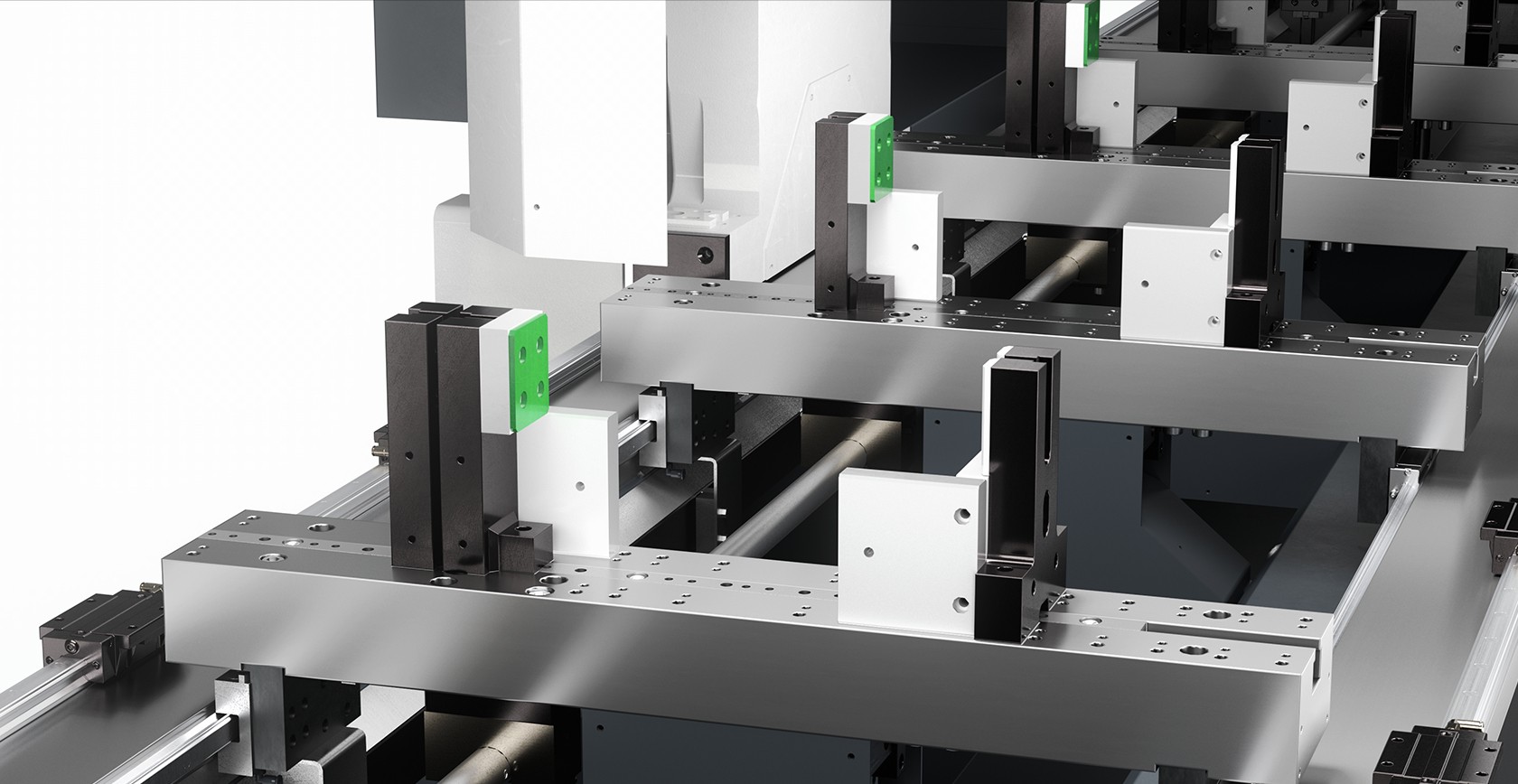

  • Автономное позиционирование прижимов с абсолютной системой измерения

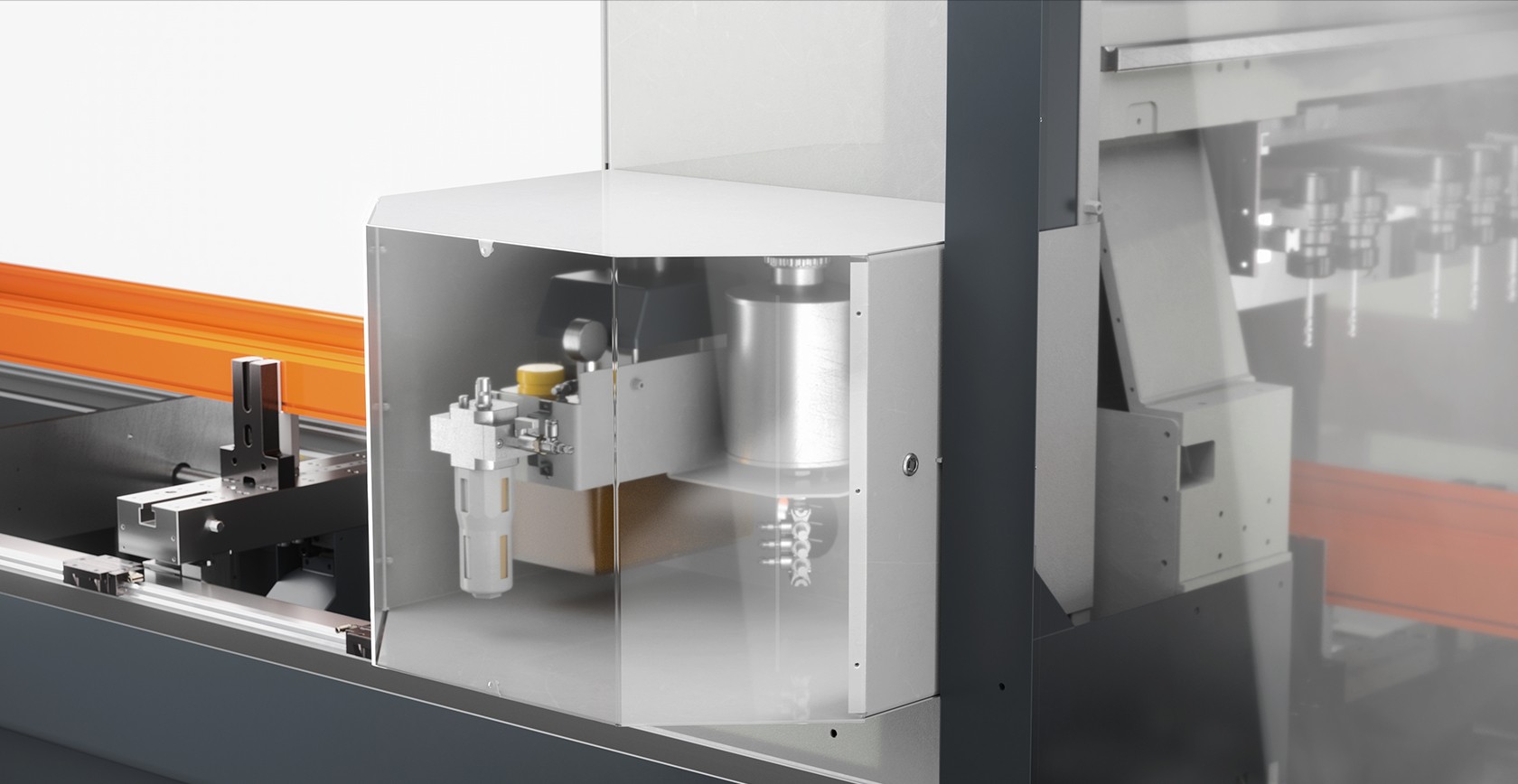

  • Подвижный магазин для инструментов обеспечивает короткое время смены инструментов, за счет чего достигаются оптимальные циклы обработки.
  • Магазин может комплектоваться восьмью инструментами

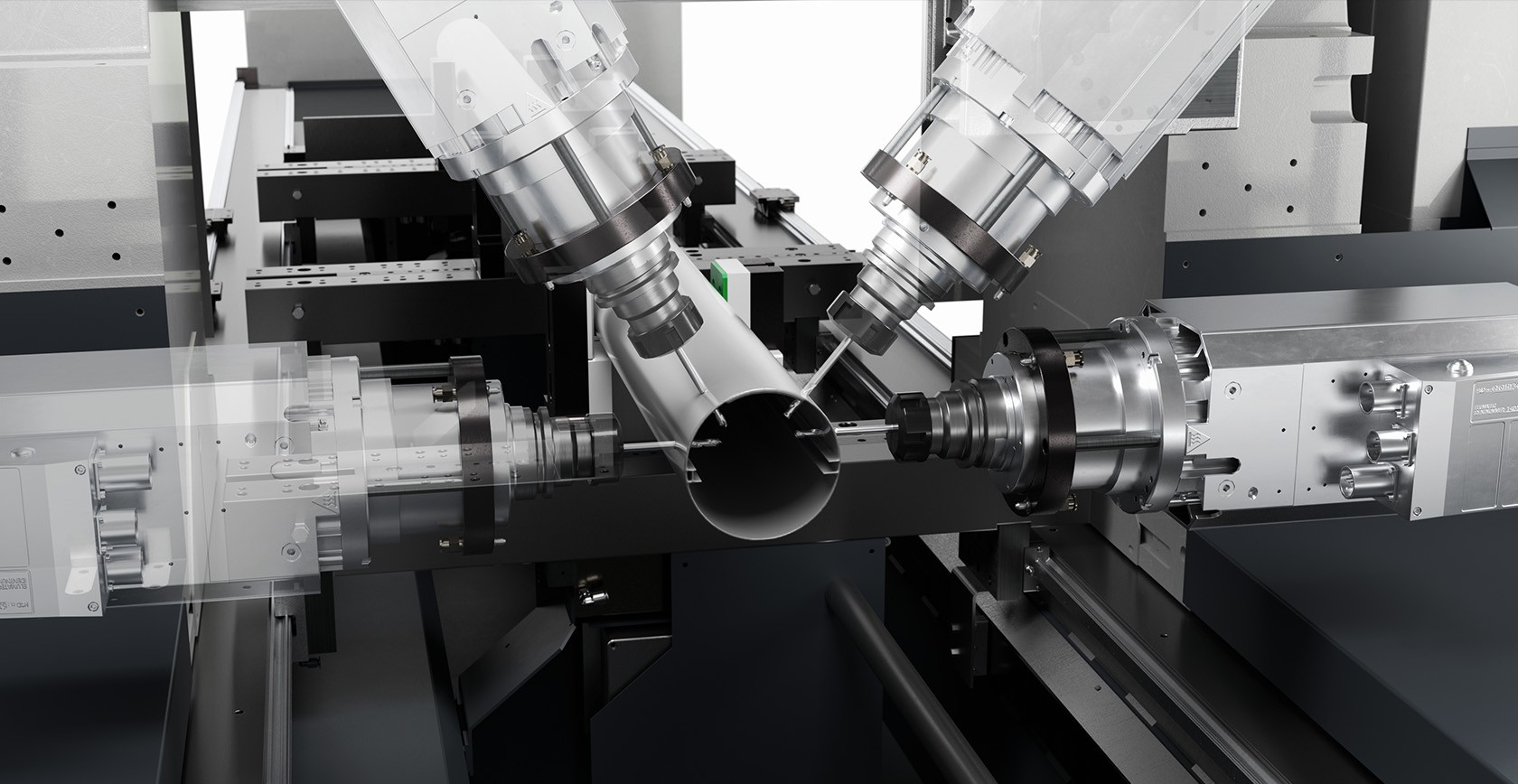

  • Для обработки двух заготовок и торцевой обработки в распоряжении имеются до двух  ротационных угловых головок, каждая из которых комплектуется двумя разными инструментами (0° – 90° – 180° – 270°) (опция)
  • Две раздельных зоны обработки позволяют осуществлять обработку в челночном режиме (опция). Ограждение рабочей зоны с лазерным сканером на стороне оператора обеспечивает максимальную безопасность.
  • 4-осевое управление
  • Цветной экран 18,5“, USB-порты и сетевой порт
  • Операционная система Windows
  • eluCam



Длина обработки

SBZ 141 – 4,2 м

  • Макс. длина обработки с торцевой обработкой 4.200 мм
  • Макс. длина обработки без торцевой обработки 4320 мм



SBZ 141 - 7,6 м

  • Макс. длина обработки с торцевой обработкой 7600 мм
  • Макс. длина обработки без торцевой обработки 7720 мм



SBZ 141 - 9,7 м

  • Макс. длина обработки с торцевой обработкой 9700 мм
  • Макс. длина обработки без торцевой обработки 9820 мм



Опции

  • Обработка в двух положениях для челночного режима
  • Автоматическое измерение длины с обеих сторон
  • Зажимное устройство для обработки двух заготовок
  • Сканер штрих-кода
  • Стационарный магазин для инструментов (на 16 мест)
  • Подвижные устройства смены инструментов для угловой или пильной головки
  • Угловые фрезерные головки
  • Пильная головка
  • Патроны для инструментов
  • Патрон для зажимных цанг
  • Зажимные цанги
  • Инструменты
  • eluCad (пакет офисного ПО для оптимизированного управления производством)
