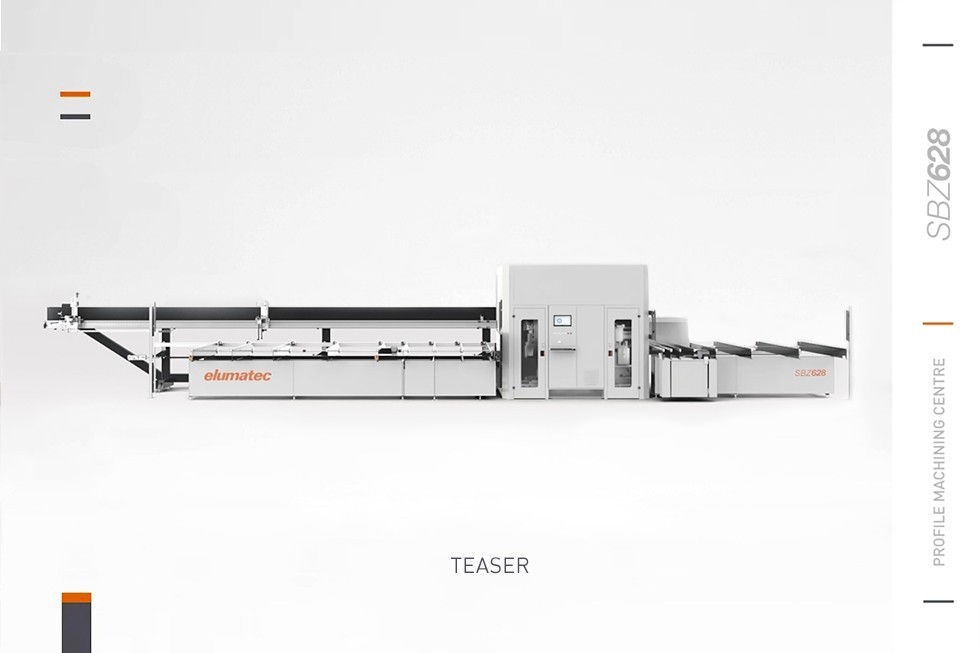

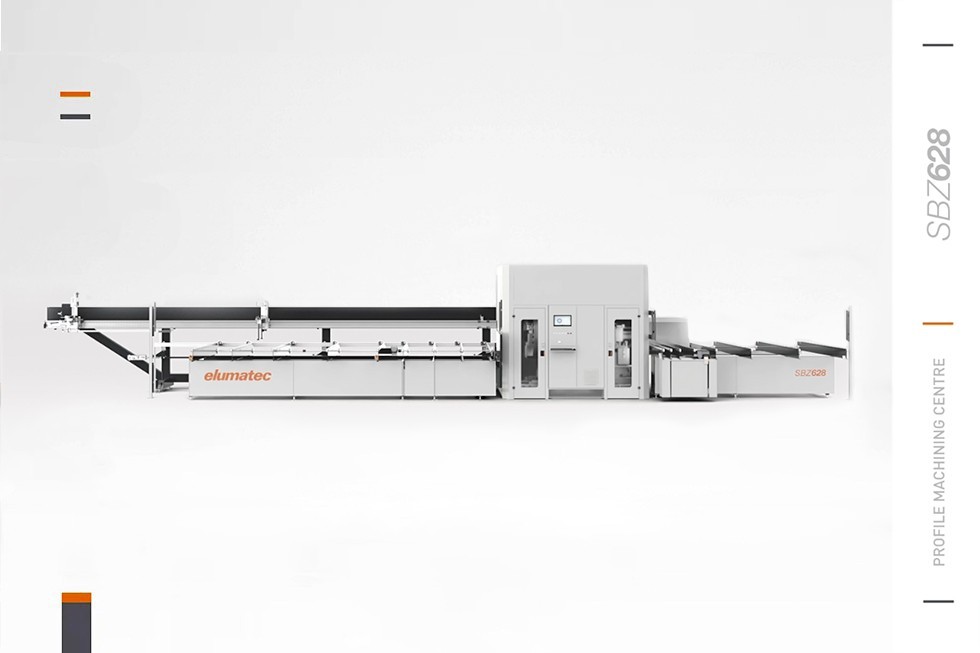

SBZ 628 XXL Centro estático

A série SBZ 628 oferece a mais alta flexibilidade no processamento e corte de perfis de alumínio. Encontra-se em utilização tanto na construção em metal, quanto na indústria. Vantagens como segurança na produção, rapidez e rentabilidade, bem como uma impressionante versatilidade fazem do flexível centro estático um perfeito faz-tudo. O centro permite o funcionamento de até oito dispositivos de fresar, que podem processar de forma totalmente automática por seção transversal do perfil, juntamente com inovações patenteadas como fixadores de condução e pinças basculantes, os mais diversos tipos de perfis, por exemplo para janelas, portas e fachadas.



SBZ 628 XXL: Instalação de passagem para janelas, portas e fachadas

  • Até oito fusos para fresar ou perfurar
  • Diferentes estratégias de corte de separação de 22,5º até 157,5º (girar)
  • Dispositivo de corte adicional de 45º até 135º (inclinar)
  • Cortes de malhete combinados



Equipamento da máquina

  • Carregador esquerdo para um processo de produção automático
  • Fusos da fresa posicionáveis gradualmente em 360° relativamente à barra perfilada e ângulo de corte ajustável gradualmente em 360° para processar perfis em diversas situações de fixação
  • A cabina espaçosa de isolamento acústico e os elementos de comando e de manutenção de fácil acesso facilitam o trabalho.
  • Os perfis processados são colocados com muito cuidado com o material na transportadora de descarga
  • Possível configurar versões específicas para o cliente a pedido



Opções

  • Barras de até 10.500 mm de comprimento
  • Extensões para transporte de descarga até 6.000 mm/8.000 mm
  • Transporte de descarga de "barra sólida"
  • Transporte de descarga de peças curtas >150 mm
  • Ciclos de peças curtas (em operação de barra individual) >50 mm >150 mm
  • Processamento de tubos redondos
  • Oscilação adicional no transporte de carga
  • Impressora de etiquetas
  • Aspiração de nuvens de vapor
  • Ar condicionado, armário de distribuição para temperatura ambiente < 35 °C
  • Ferramentas
  • Discos de corte

SBZ 628 XXL



Seção transversal máx. do perfil (LxA)

320 x 160 / 160 x 320 mm

Seção transversal mín. do perfil
(dependendo da posição da pinça)

30 x 10 mm



Comprimento das barras em bruto

7 600 mm

Comprimento da peça acabada

350 - 7 600 mm

Peças curtas (50-150 / 150-350)

Opção



Carregador



Comprimento mais curto das barras em bruto

1 500 mm

Nº de balancins

5 (opção 9)

Lugares de colocação

10 (acima de 120 mm 3-5)



Transporte de carga



Acionamento servo

linear

Ajuste elétrico da pinça

Y/Z

Rotação da pinça

Padrão

Medição de peças residuais

Opção

Processamento de peças residuais

totalmente automático



Estação de processamento



Eixos

5

Fusos da fresa

4 - 8 (com controlo prévio)



Máquina de corte



Eixos

3 + 3

Discos de corte (diâmetro)

2 (550 mm), opcionalmente 650 mm + 550 mm

Ângulo da máquina de corte



22,5° - 157,5° (girar)
45° - 135° (inclinar)

Cortes de malhete

Padrão (na parte superior e traseira)



Carro deslizante para o transporte para fora



Eixos

1

Operação cíclica (peças curtas)

Opção



Transportadora de descarga



Estação de elevação

Sim

Nº de balancins

8

Largura da transportadora de descarga (opções)

4 000 mm
