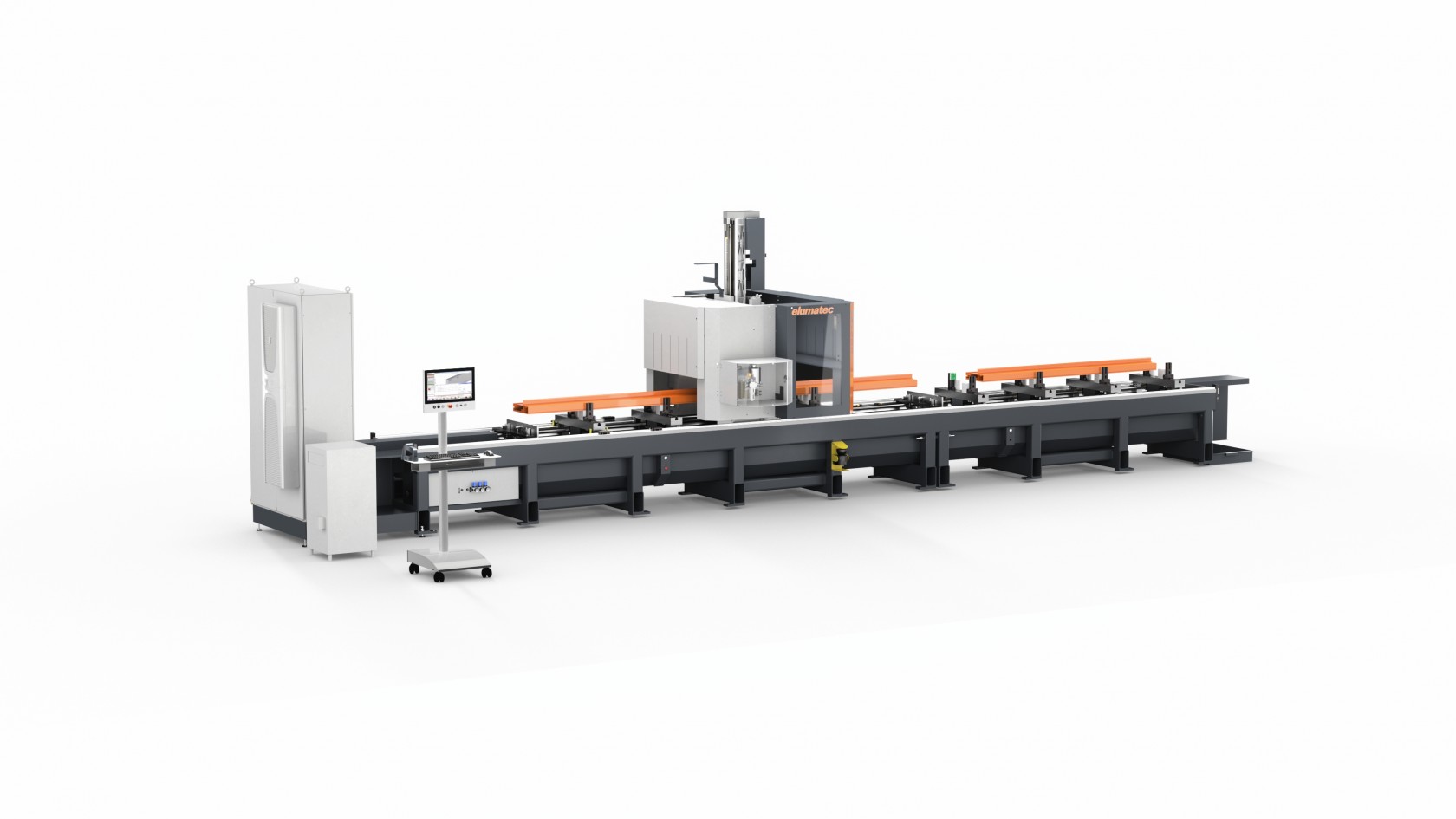

• Centro estático de 4 eixos
  • Concebido para o processamento económico e racional de perfis em alumínio e aço, de paredes finas
  • Versão padrão com fuso de fresar, com arrefecimento a ar (a versão está opcionalmente disponível com fuso de fresar arrefecido por água)

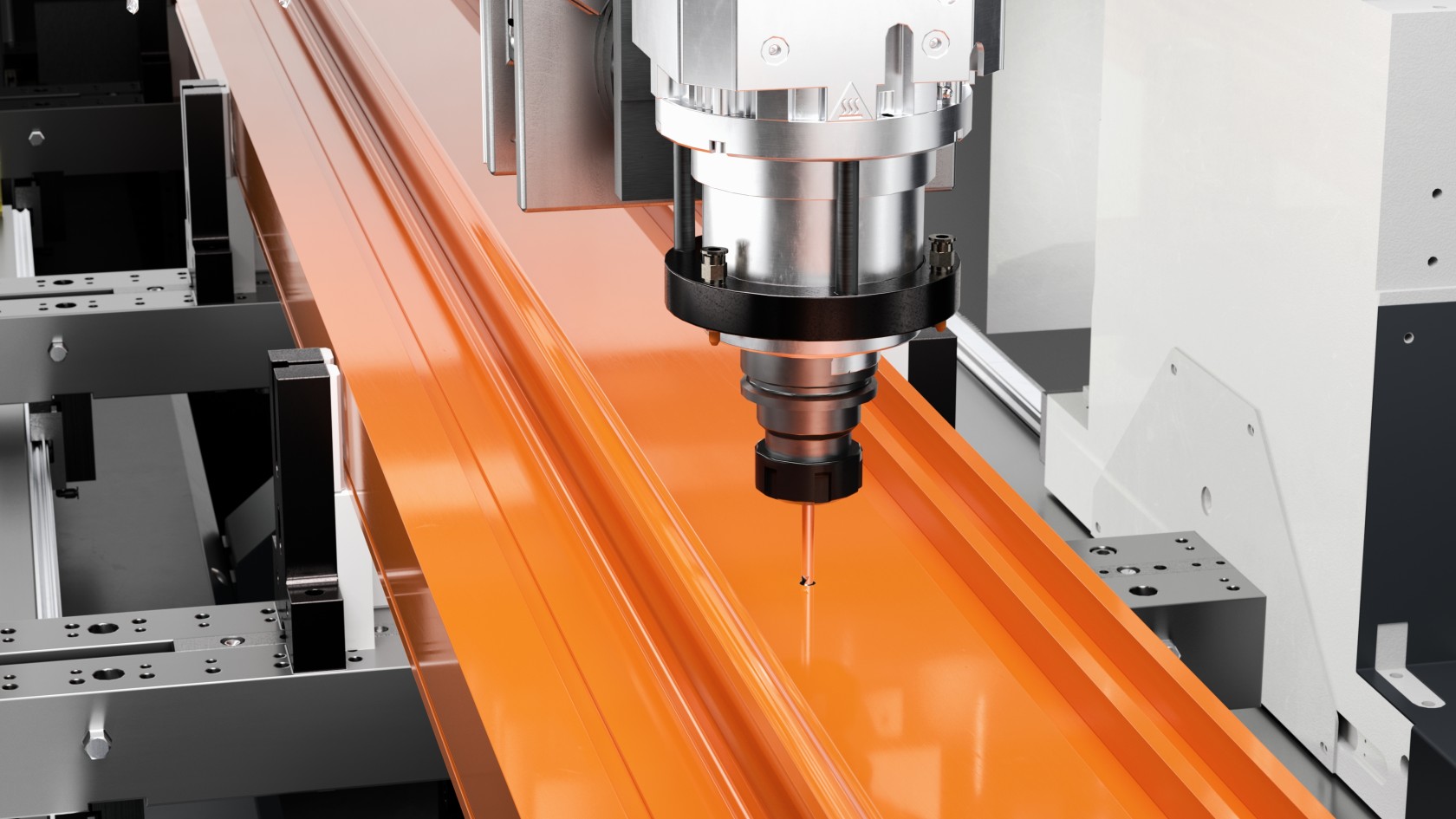

  • Todos os processos operacionais, tal como fresar, perfurar e cortar roscas são realizados num(a) perfil/barra perfilada imóvel para preservar a superfície do perfil

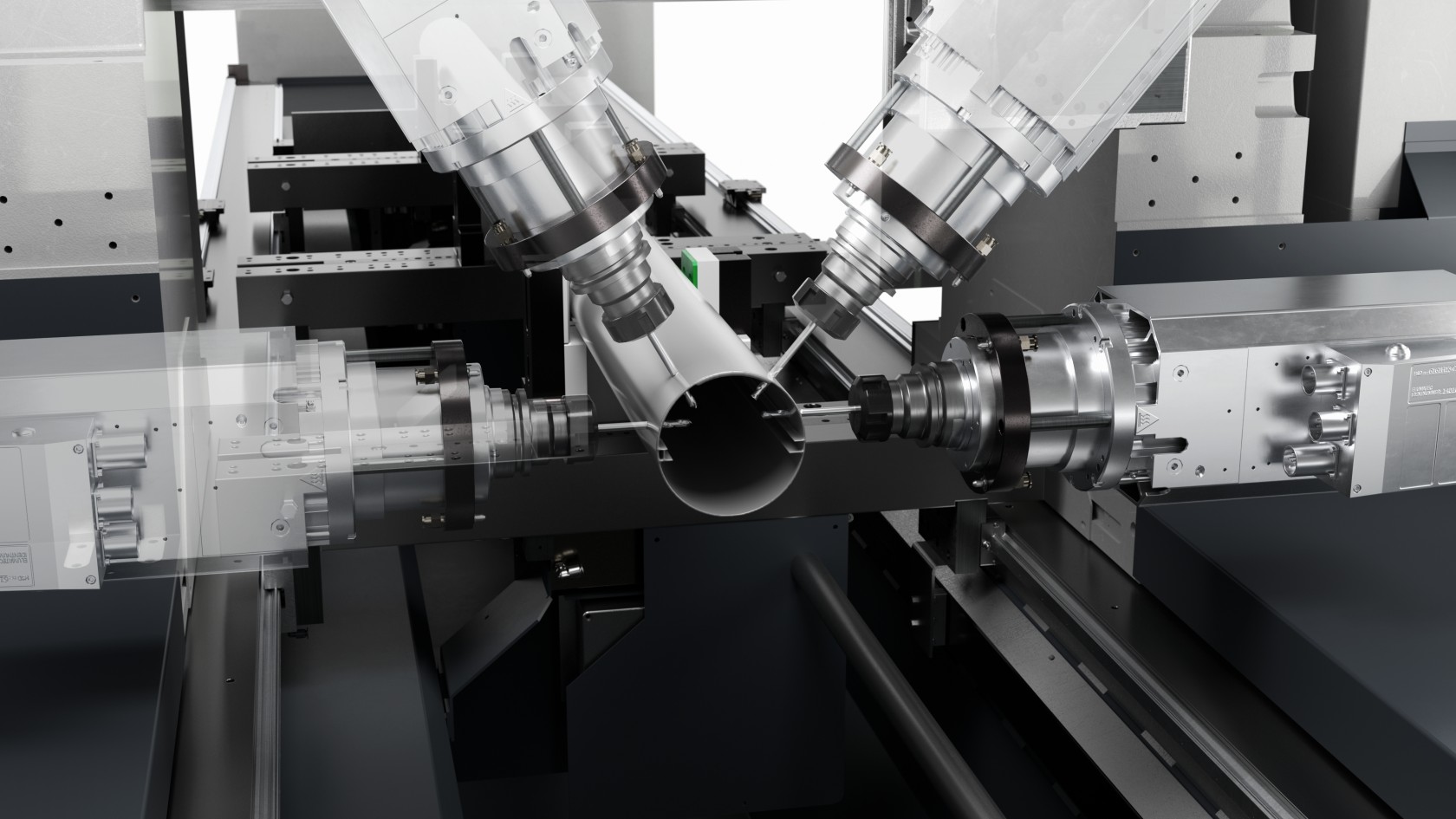

  • Processamento gradual com todas ferramentas de -90° a +90°

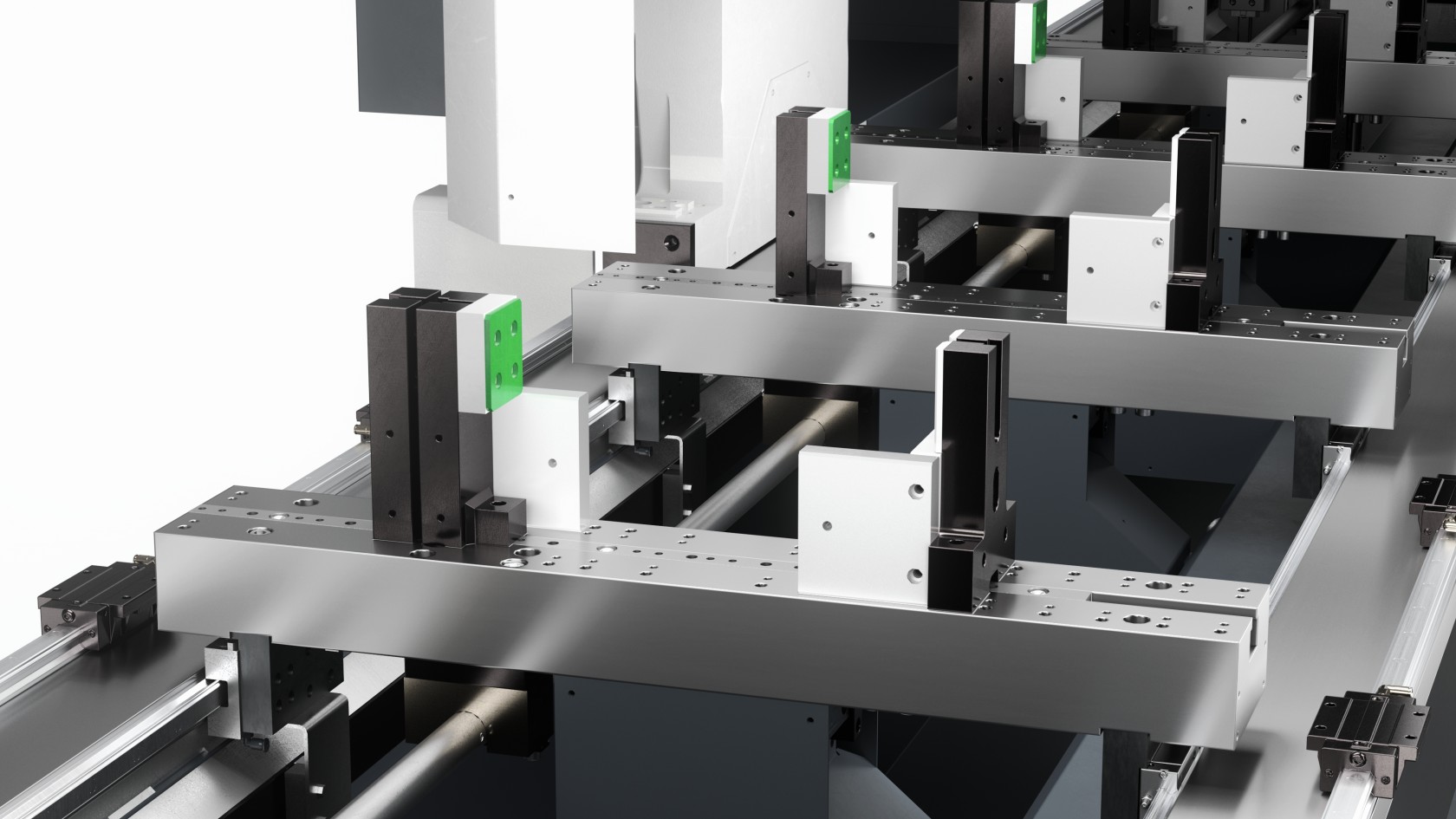

  • Posicionamento autónomo dos fixadores com sistema de medição absoluta
  • Os mandris de ferramentas acompanhantes oferecem tempos curtos para trocar ferramentas e, consequentemente, ciclos de processamento ótimos
  • O mandril pode ser equipado com oito ferramentas
  • Para processar barras duplas e faces, estão disponíveis até duas cabeças angulares rotativas com duas ferramentas diferentes cada uma (0° - 90° - 180° - 270°) (opção)
  • Duas zonas de processamento separadas permitem um processamento no modo operacional alternado (opção). A proteção da área tem lugar com scanner laser do lado do operador para a máxima segurança.
  • Controlo de 4 eixos
  • Monitor a cores de 18,5", conexões de USB e porta de conexão à rede
  • Sistema operativo Windows
  • eluCam



Comprimentos processados

SBZ 141 – 4,2 m

  • Comprimento máx. processado com processamento frontal 4.200 mm
  • Comprimento máx. processado sem processamento frontal 4.320 mm



SBZ 141 – 7,6 m

  • Comprimento máx. processado com processamento frontal 7.600 mm
  • Comprimento máx. processado sem processamento frontal 7.720 mm



SBZ 141 – 9,7 m

  • Comprimento máx. processado com processamento frontal 9.700 mm
  • Comprimento máx. processado sem processamento frontal 9.820 mm



Opções

  • Processamento de 2 níveis para o modo operacional alternado
  • Medição de comprimento automática em ambos os lados
  • Dispositivo de fixação para processar barras duplas
  • Scanner de códigos de barras
  • Mandril de ferramenta fixa (16 vezes)
  • Trocador de ferramentas acompanhante para cabeça angularou cabeça da máquina de corte
  • Cabeçotes-fresadores angulares
  • Cabeça da máquina de corte
  • Mandris para ferramentas
  • Mandril para pinça de aperto
  • Pinças de aperto
  • Ferramentas
  • eluCad (o pacote de software tipo Office para a gestão de produção otimizada)
