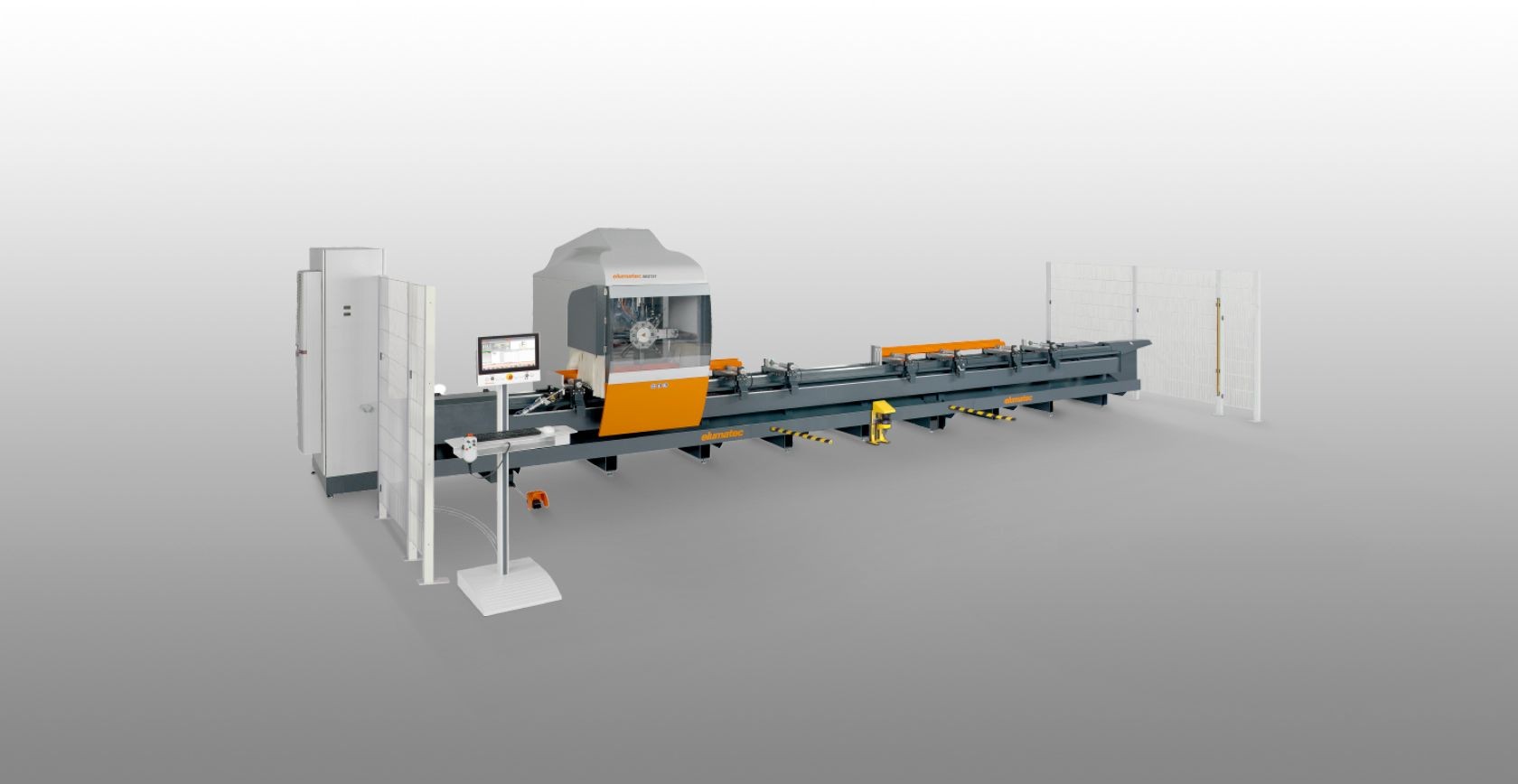

• Centro estático de 3 eixos
  • Concebido para o processamento económico e racional de perfis em alumínio, aço e inox
  • Todos os processos operacionais, tal como fresar, perfurar e cortar roscas são realizados numa barra perfilada imóvel para preservar a superfície do perfil
  • O cabeçote-revólver acompanhante oferece tempos curtos para trocar ferramentas e, consequentemente, ciclos de processamento ótimos
  • O cabeçote-revólver pode ser equipado com oito ferramentas ou quatro cabeçotes-fresadores angulares
  • A deslocação autónoma de fixadores permite o posicionamento dos fixadores de material no tempo inativo
  • Controlo triaxial
  • Fuso-ferramenta na versão de um eixo adicional

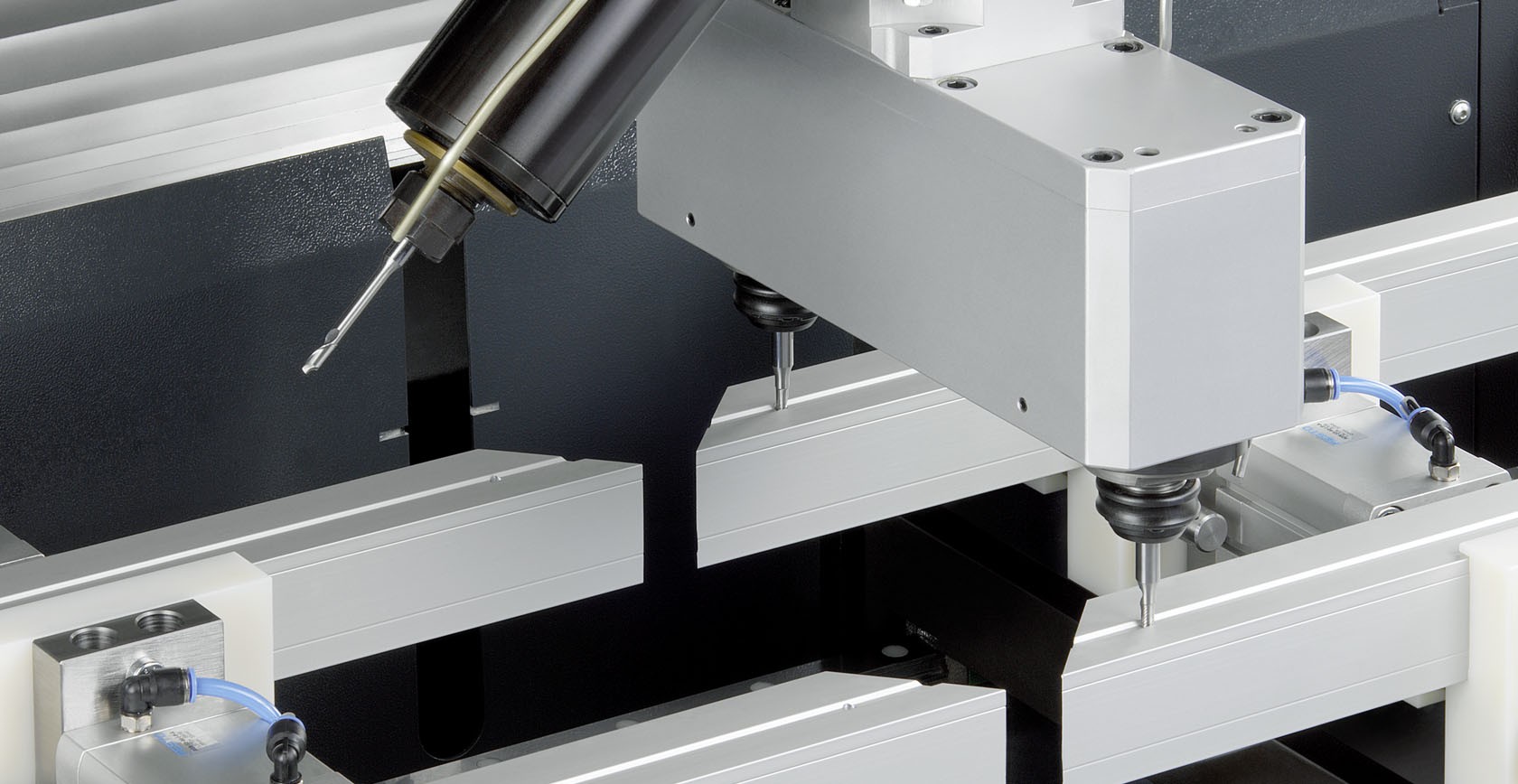

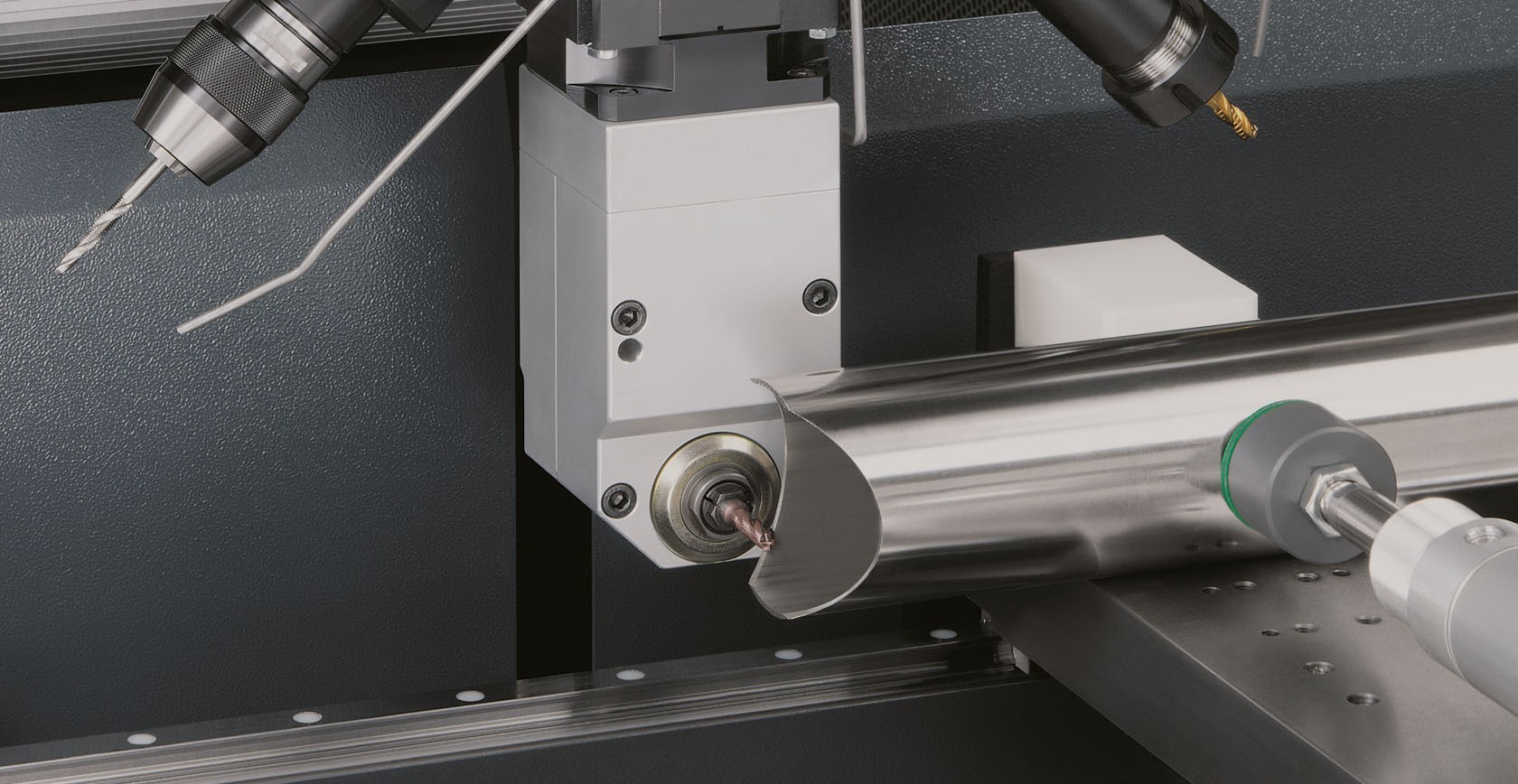

  • Cabeças angulares para processar os lados e a face
  • Monitor de computador de 18,5“, conexões de USB e porta de conexão à rede

  • Sistema operativo Windows
  • eluCam



Comprimentos processados

SBZ 131 - 4,2 m

  • Comprimento máx. processado com processamento frontal 4 080 mm
  • Comprimento máx. processado sem processamento frontal 4 200 mm



SBZ 131 - 7,2 m

  • Comprimento máx. processado com processamento frontal 7 080 mm
  • Comprimento máx. processado sem processamento frontal 7 200 mm



SBZ 131 – 8,5 m

  • Comprimento máx. processado com processamento frontal 8 380 mm
  • Comprimento máx. processado sem processamento frontal 8 500 mm



SBZ 131 – 10,2 m

  • Comprimento máx. processado com processamento frontal 10 080 mm
  • Comprimento máx. processado sem processamento frontal 10 200 mm



SBZ 131 – 11,5 m

  • Comprimento máx. processado com processamento frontal 11 380 mm
  • Comprimento máx. processado sem processamento frontal 11 500 mm



Opções

  • Duas zonas de processamento separadas permitem um processamento no modo operacional alternado. A proteção da área tem lugar com scanner laser do lado do operador para a máxima segurança.
  • Programa de ciclos com dispositivo de fixação especial e transportadora de descarga
  • Medição de comprimento automática
  • Cabeçotes-fresadores angulares
  • Fusos de alta velocidade
  • Fusos de baixa velocidade

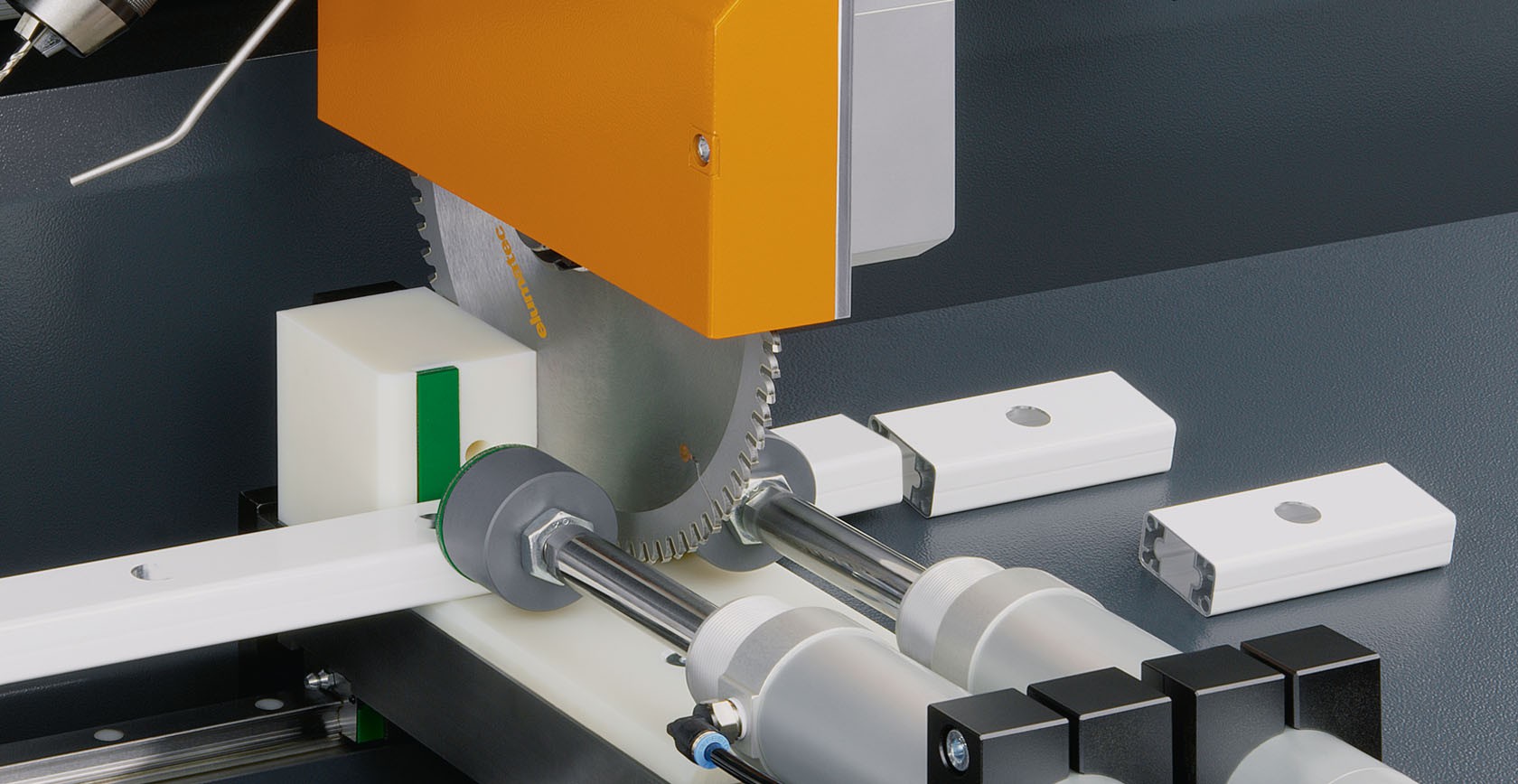

  • Cabeça da máquina de corte
  • Dispositivo de fixação para processar barras duplas
  • Scanner de códigos de barras
  • Mandris para ferramentas
  • Mandril para pinça de aperto
  • Pinças de aperto
  • Ferramentas
  • eluCad (o pacote de software tipo Office para a gestão de produção otimizada)
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Centros de trabalho estáticos/modulares SBZ 131 Centro estático SBZ 131 eluCam Elumatec
Dados técnicos arrow_drop_down
  • Percurso de deslocação Eixo X 4 200 mm, 7 200 mm, 8 500 mm, 10 200 mm, 11 500 mm

 (mais comprimentos a pedido), Vmax. 60 m/min.

  • Percurso de deslocação Eixo Y 485 mm, Vmax. 60 m/min.
  • Percurso de deslocação Eixo Z 340 mm, Vmax. 60 m/min.
  • Rotações do fuso, no máx., 6 000 rpm, com fuso de alta velocidade 18 000 rpm
  • Potência do fuso 5,5 kW
  • Dispositivo para trocar ferramentas, oito ferramentas no revólver
  • Ligação para ar comprimido 7 bar
  • Conexão elétrica de 400 V, 3~, 50 Hz, 63 A
  • Consumo de ar por minuto aprox. 100 l com pulverização
