VR


Transportadora vertical de rolos

home / produtos de a - z / V

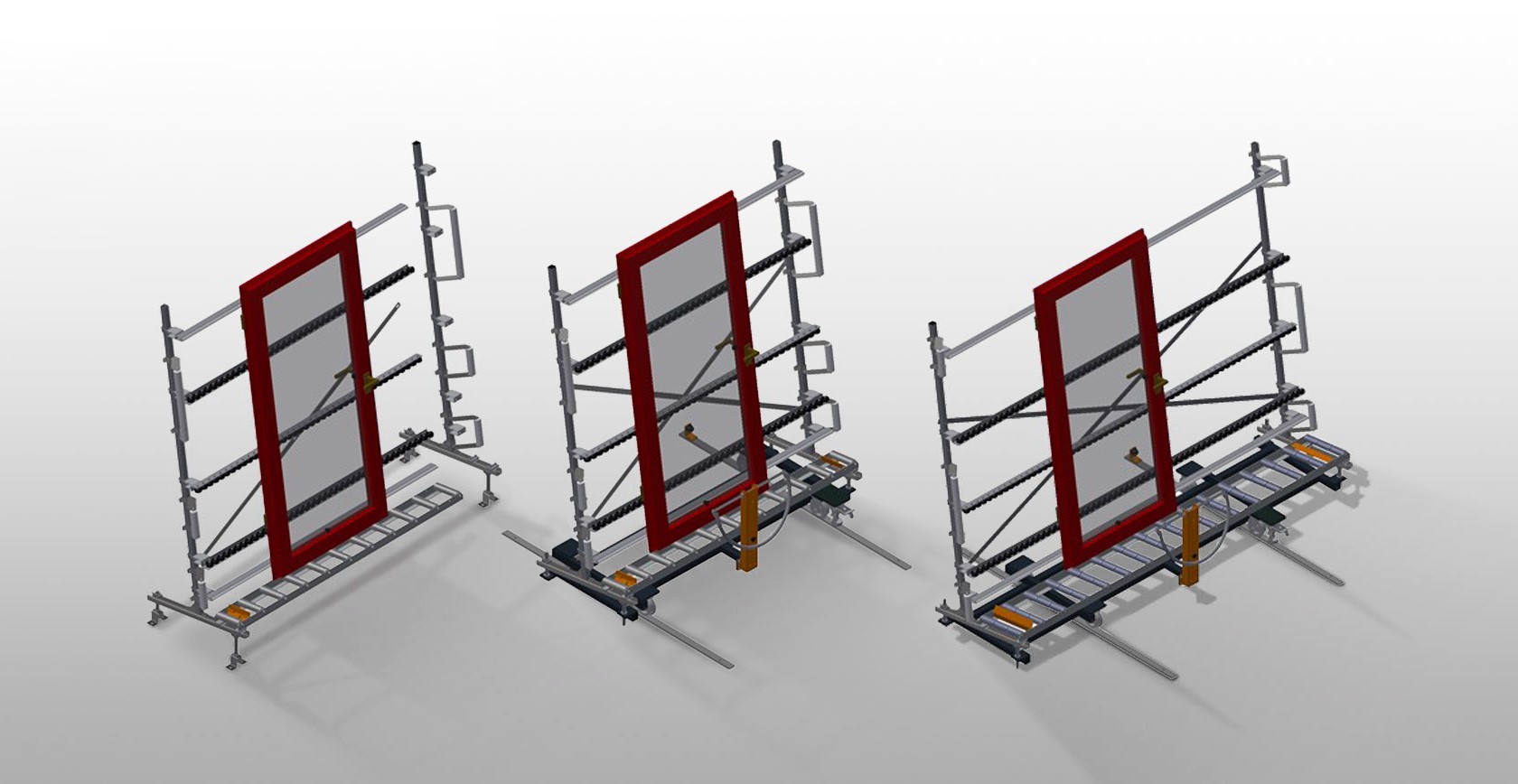

Transportadora vertical de rolos para o transporte sem interrupções até ao próximo processamento bem como para transportar as janelas acabadas.

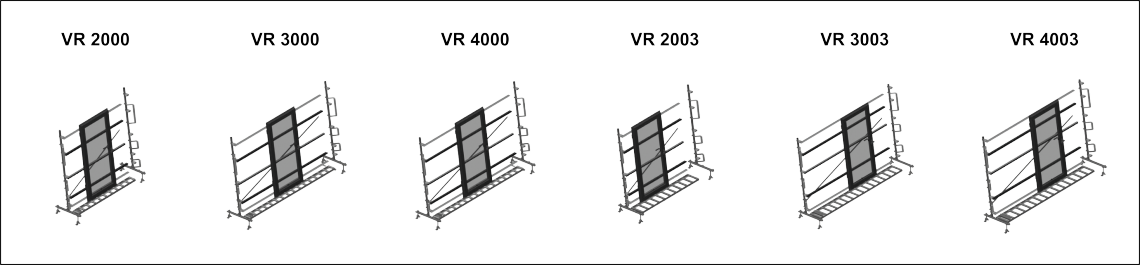

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003: Ampliação por sistema modular. Cada unidade de transportadora de rolos 2.000/3.000/4.000 mm de comprimento (conforme o modelo). Perfis corrediças em plástico superior e inferior. Três transportadoras de roletes com rolos de borracha, diâmetro de 50 mm. Unidade base sem suporte terminal.

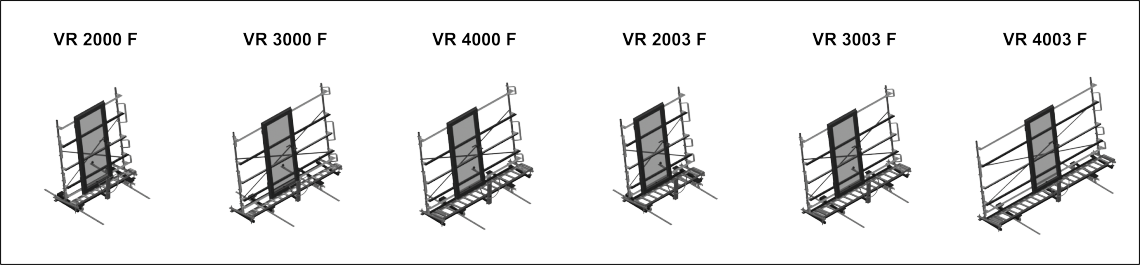

VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F: Cada unidade de transportadora de rolos 2.000/3.000/4.000 mm de comprimento (conforme o modelo). Perfis corrediças em plástico superior e inferior. Três transportadoras de roletes com rolos de borracha, diâmetro de 50 mm. Unidade base com suporte terminal. Transportadora vertical de rolos sobre carrilhos, móvel com rodas de friso.

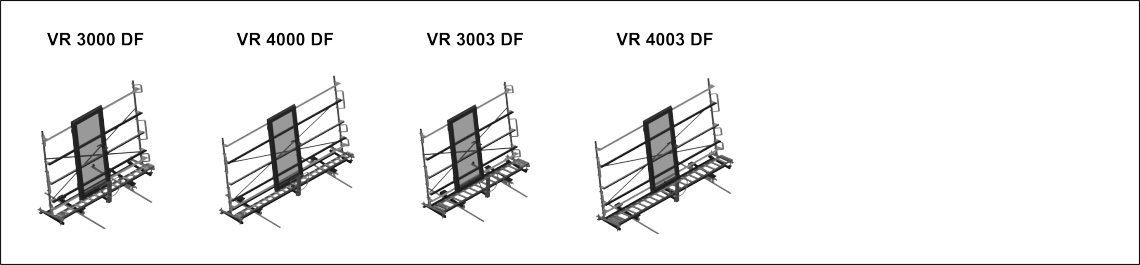

VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF: Cada unidade de transportadora de rolos 3.000/4.000 mm de comprimento (conforme o modelo). Perfis corrediças em plástico superior e inferior. Três transportadoras de roletes com rolos de borracha, diâmetro de 50 mm. Unidade base com suporte terminal. Transportadora vertical de rolos sobre carrilhos, móvel com rodas de friso. Transportadora de rolos, girável por 360°.

Rolos de suporte VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF
Rodas dirigíveis contínuas, largura dos rolos de suporte 200 mm
Rolos de suporte VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF
Rodas dirigíveis contínuas, rolos de suporte, divididos em 3, 3x 120 mm
Transportadora de roletes
Três transportadoras de roletes com rolos de borracha, diâmetro de 50 mm
Encosto
Encosto traseiro com perfis corrediças em plástico superior e inferior
Transportadora de rolos Ajuste em altura VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Altura da transportadora de rolos inferior ajustável por meio dos pés

Transportadora de roletes Ajuste em altura VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003
Transportadora de roletes ajustável em altura
Manejo VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF
Manejo para deslizar facilmente a transportadora de rolos sobre carris
Manejo VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF
Manejo para deslizar facilmente a transportadora de rolos sobre carris
Unidade móvel (exceto VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003)

Dispositivo móvel com rodas de friso e imobilizador

Suporte terminal VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 (Opcional)
Suporte terminal é obrigatório no fim da linha
Retentor terminal VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF (Opcional)
Retentor terminal Rb = 200 mm para VR
Retentor terminal VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF (Opcional)
Retentor terminal Rb = 3x 120 mm
Rolo de alimentação (Opcional)
Rolos de proteção para o início ou fim da transportadora de rolos: L = 500 mm (par); L = 250 mm (par)

Protetor de perfis VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF (Opcional)
Protetor de perfis para rolos de suporte 200 mm (alu/11 x e alu/16 x). Rolos de suporte revestidos com mangueira de proteção
Protetor de perfis VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF (Opcional)
Protetor de perfis para rolos de suporte 3x 120 mm (alu/33 x e alu/48 x). Rolos de suporte revestidos com mangueira de proteção
Adicionais transportadoras de roletes (Opcional)
Adicionais transportadoras de roletes com rolos de borracha em cima/baixo
Carrilho de deslocação (exceto VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) (Opcional)

Carrilhos de deslocação 2,0 m tanto para o lado esquerdo como para o lado direito

VR Rolos de suporte VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF elumatec
VR Rolos de suporte VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF elumatec
VR Transportadora de roletes elumatec
VR Encosto elumatec
VR Transportadora de rolos Ajuste em altura VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 elumatec
VR Transportadora de roletes Ajuste em altura VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 elumatec
VR Manejo VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF elumatec
VR Manejo VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF elumatec
VR Unidade móvel (exceto VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) elumatec
VR Suporte terminal VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 elumatec
VR Retentor terminal VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF elumatec
VR Retentor terminal VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF elumatec
VR Rolo de alimentação elumatec
VR Protetor de perfis VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF elumatec
VR Protetor de perfis VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF elumatec
VR Adicionais transportadoras de roletes elumatec
VR Carrilho de deslocação (exceto VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) elumatec
Dados técnicos arrow_drop_down
DIMENSÃO E PESO

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 / VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F / VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Comprimento (mm)

Largura (mm)

Altura (mm)

Altura de apoio (mm)

Peso (kg)


VR 2000 / VR 3000 / VR 4000 / VR 2000 F / VR 3000 F / VR 4000 F / VR 3000 DF / VR 4000 DF

Largura dos rolos portantes (mm)


VR 2003 / VR 3003 / VR 4003 / VR 2003 F / VR 3003 F / VR 4003 F / VR 3003 DF / VR 4003 DF

Rolos portantes divididos em 3 partes (mm)

CARACTERÍSTICAS
Capacidade de carga (kg)

Mini-transportadores de rolos com rolos de borracha, 50 mm de diâmetro

Unidade de base com montante terminal

Rolos de inserção L= 500 mm (par)

Rolos de inserção L= 250 mm (par)

Adicionais transportadoras de roletes com rolos de borracha em cima/baixo


VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F / VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Transportador de rolos vertical deslocável em trilhos móvel com rodas flangeadas

Trilho de 2,0 m à esquerda e à direita


VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

O transportador de rolos pode ser rodado de 360°


VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Montante terminal


VR 2000 / VR 3000 / VR 4000 / VR 2000 F / VR 3000 F / VR 4000 F / VR 3000 DF / VR 4000 DF

Proteções do perfil para Rb = 200 mm

Trava de batente Rb L= 200 mm


VR 2003 / VR 3003 / VR 4003 / VR 2003 F / VR 3003 F / VR 4003 F / VR 3003 DF / VR 4003 DF

Proteções do perfil para Rb= 3x120 mm

Trava de batente Rb L= 3x120 mm

Incluído
Disponível
