03/04/2019

SBZ 628 S

Nowy model podstawowy – większa elastyczność podczas frezowania



Mühlacker. elumatec rozszerza uznaną serię centrów obróbczych SBZ 628. Centrum obróbcze profili SBZ 628 S to model podstawowy, wyposażony we wszystkie niezbędne funkcje.

Model S jest wybierany szczególnie często przez mniejsze przedsiębiorstwa z branży konstrukcji metalowych. Centrum SBZ 628 S miało swoją premierę

na targach BAU 2019 w Monachium.



Nowe urządzenie z rodziny SBZ 628 to model podstawowy, przekonujący także swoją ceną.
Prawa do ilustracji: elumatec AG, Mühlacker


„Centralnym elementem SBZ 628 S są cztery wrzeciona frezu umieszczone na pierścieniu obrotowym, a także zespół cięcia pod kątem. Zaprojektowaliśmy to

urządzenie na nowo, dzięki czemu można wykorzystywać je teraz na dodatkowych polach eksploatacji", mówi Roman Wolstein. Dyrektor sprzedaży w elumatec AG

podkreśla, że optymalizacja elastyczności była podstawowym celem na etapie projektowym. Rezultat? Wrzeciona frezu w modelu Centrum obróbcze profili SBZ 628 S

wykonują obróbkę profili z dowolną kombinacją kątów, w zakresie od 0° do 360°. Pozwala to na osiągnięcie idealnych wyników frezowania przy najróżniejszych wymaganiach

profilu. Dzięki przestronnej ochronnej kabinie akustycznej i łatwo dostępnym elementom obsługowym i konserwacyjnym praca z modelem SBZ 628 S  staje się prosta i wydajna.

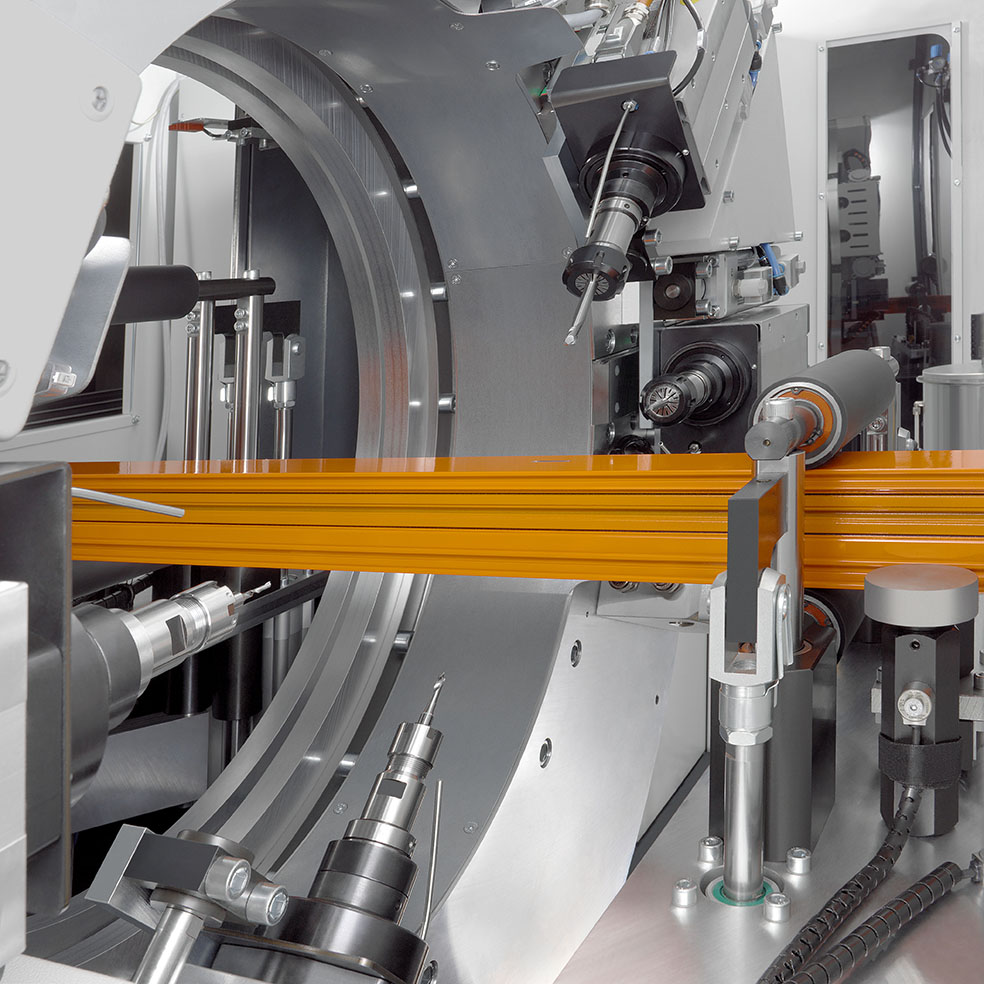

Cztery wrzeciona frezu w modelu SBZ 628 S umożliwiają obróbkę profili przy dowolnej kombinacji kątów w zakresie od 0° do 360°.
Prawa do ilustracji: elumatec AG, Mühlacker

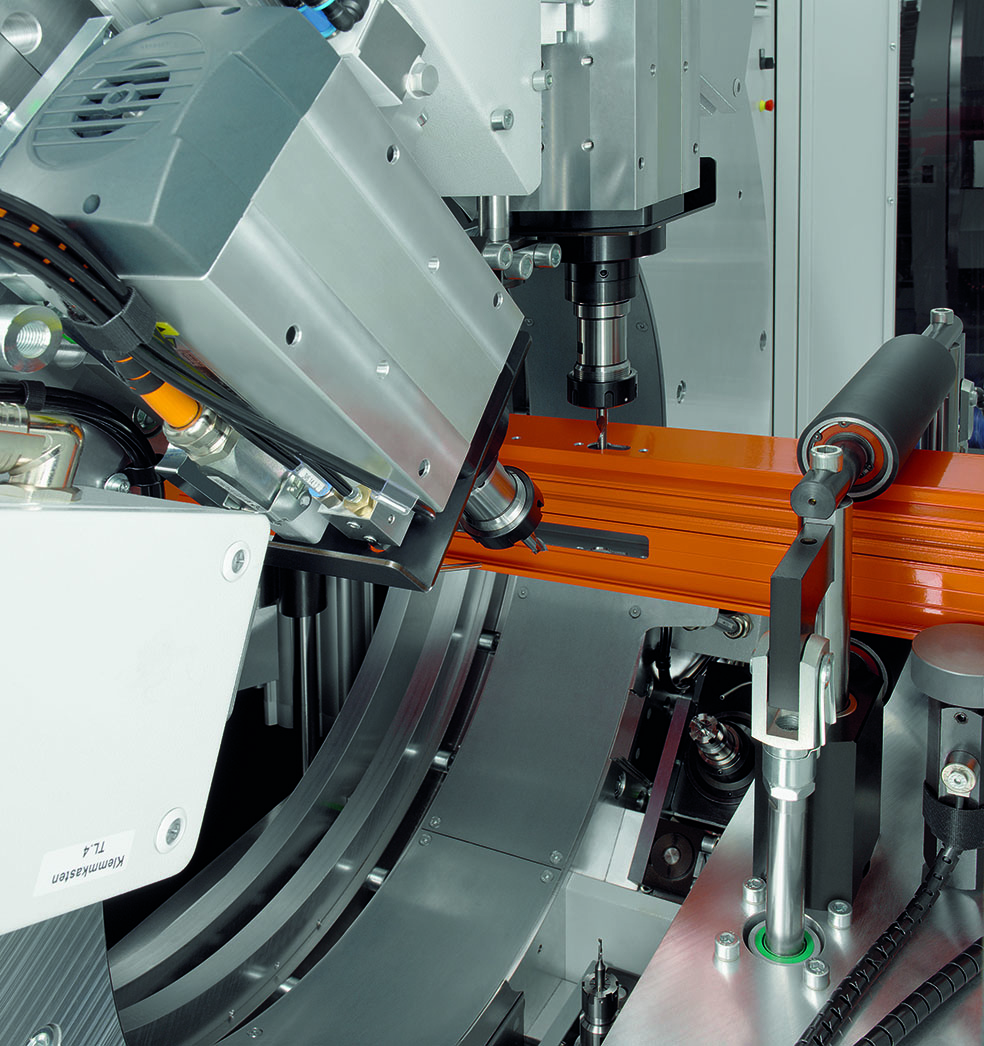

  Perfekcyjny rezultat frezowania zapewnia również wielopunktowy system mocowania SBZ 628 S.
Prawa do ilustracji: elumatec AG, Mühlacker




Opcjonalne rozszerzenia dla jeszcze większej wydajności



W zależności od przekroju profilu magazyn załadowczy modelu SBZ 628 S można uzbroić w od pięciu do dziesięciu profili o długości od 3000 do 7600 mm. W maszynie

zamontowano trzy wahacze podporowe i pięć rolek podnośnych, jednak liczbę obu tych elementów można opcjonalnie zwiększyć do dziewięciu.


Centrum SBZ 628 S jest wyposażone w opatentowany system ramienia chwytającego, umożliwiający bardzo szybkie i precyzyjne wypozycjonowanie nawet najbardziej

skomplikowanych przekrojów profili. Pozwala na to wbudowany serwonapęd liniowy. System chwytający z regulacją pionową i poziomą jest automatycznie
nastawiany na podstawie parametrów poszczególnych profili.

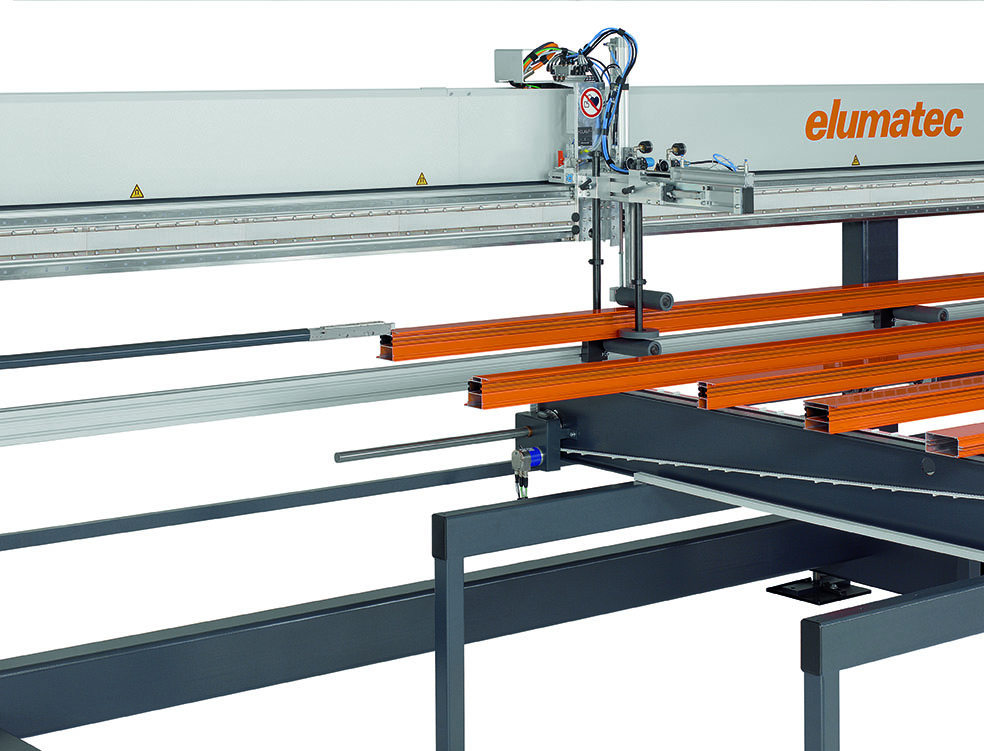

SBZ 628 S: System chwytaków ustawia w dokładnej pozycji obróbczej nawet bardzo złożone przekroje profili.
Prawa do ilustracji: elumatec AG, Mühlacker



Niezawodny i w pełni zautomatyzowany


Zintegrowany napinacz rolkowy służy do mocowania profilu i można przesuwać go wzdłuż całej długości pręta, a także regulować zgodnie z geometrią profilu. Pozwala to na kompensację wartości tolerancji profili oraz niezawodne mocowanie i podtrzymywanie profili o nawet najbardziej skomplikowanej geometrii. Oprócz tego rolki przylegające

i podpierające w połączeniu z rolkami mocującymi bezpiecznie prowadzą profil przez urządzenie.


Zespół docięciowy modelu Centrum obróbcze profili SBZ 628 S składa się z 2-osiowego zespołu piły o mocy napędowej wynoszącej 5,5 kW. Dzięki temu można dzielić profile o przekroju maks. 200 × 160 mm albo 160 × 200 mm, przy czym cięcia można wykonywać pod kątem od 45° do 135°. Podczas procesu zaciski płyt mocują profile. Prawidłowy transport profilu zapewniają puszczane płyty stoły.

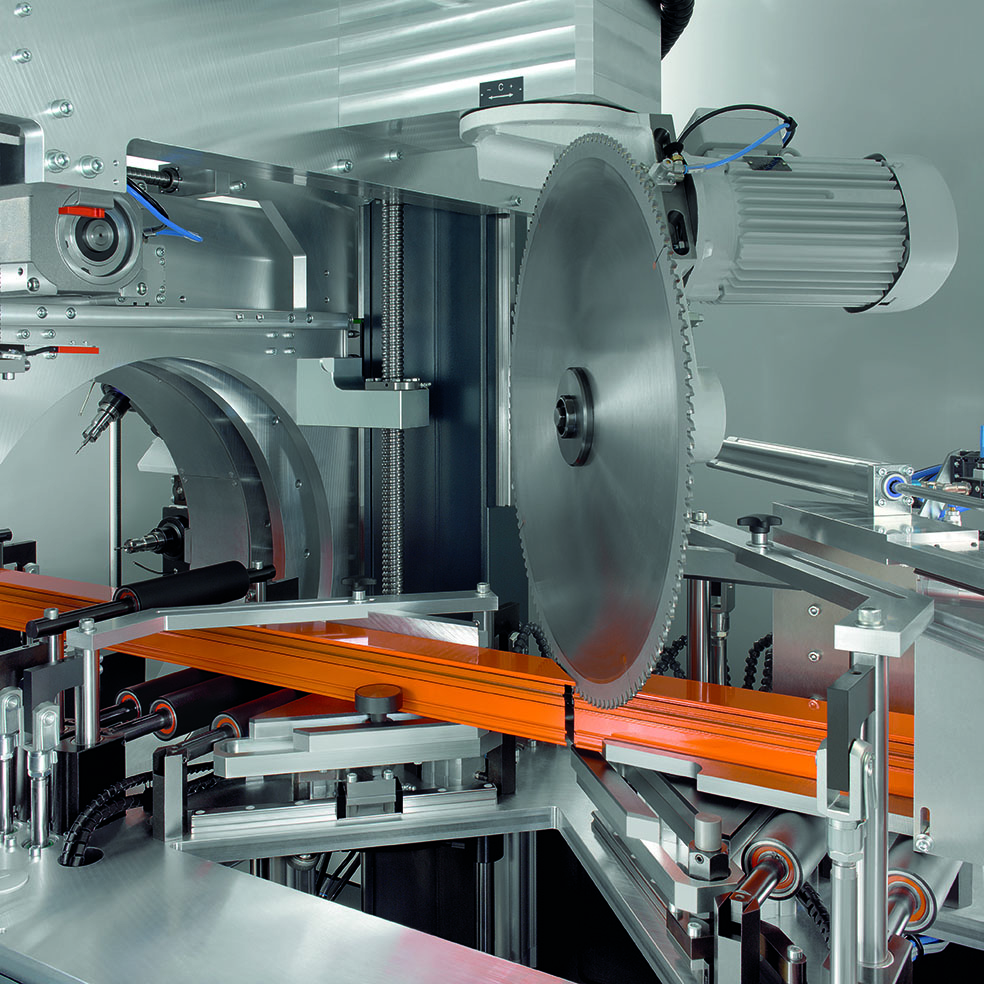

Model SBZ 628 S umożliwia cięcia rozdzielające pod kątem między 45° a 135°.
Prawa do ilustracji: elumatec AG, Mühlacker

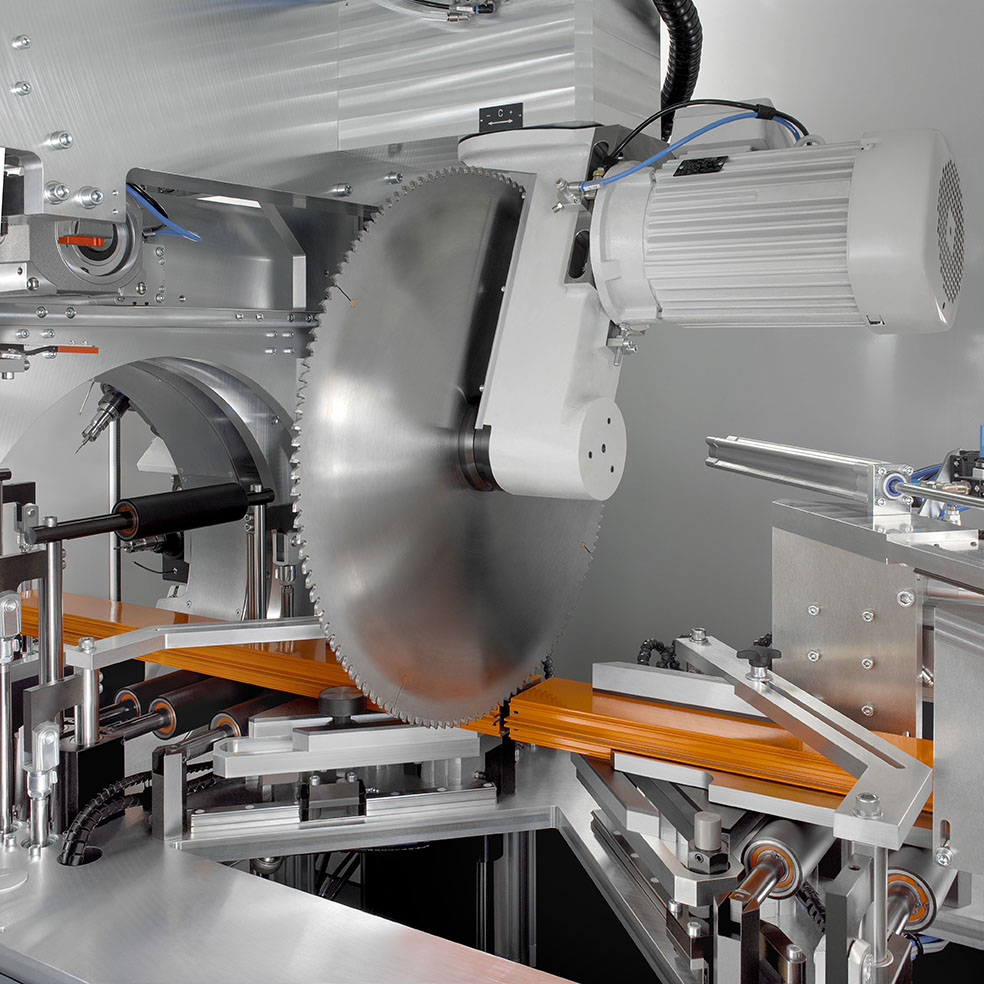

Dwuosiowy zespół piły modelu SBZ 628 S zapewnia moc napędową wynoszącą 5,5 kW.
Prawa do ilustracji: elumatec AG, Mühlacker


Proces transportu poza system jest realizowany ze szczególną ostrożnością. Chwytaki zewnętrzne zostają umieszczone w prawidłowej pozycji przez system mocujący już na etapie docinania i odkładają obrobione profile na przenośnik do transportu zewnętrznego. Ten proces umożliwia kontrolowane przekazanie w dowolnym momencie. Zapewnia nawet zdefiniowane wyciąganie profili o najmniejszych długościach. Dzięki wbudowanemu systemowi szybkiej wymiany, rolki prowadzące profilu oraz płyty mocujące można dopasować
do szczególnych kształtów elementów obrabianych. Klienci, którzy chcą wykonać docięcie profili o jeszcze bardziej skomplikowanym kształcie, mogą skorzystać z trybu ręcznego  wkładania i przeprowadzić zautomatyzowaną obróbkę pojedynczego pręta.

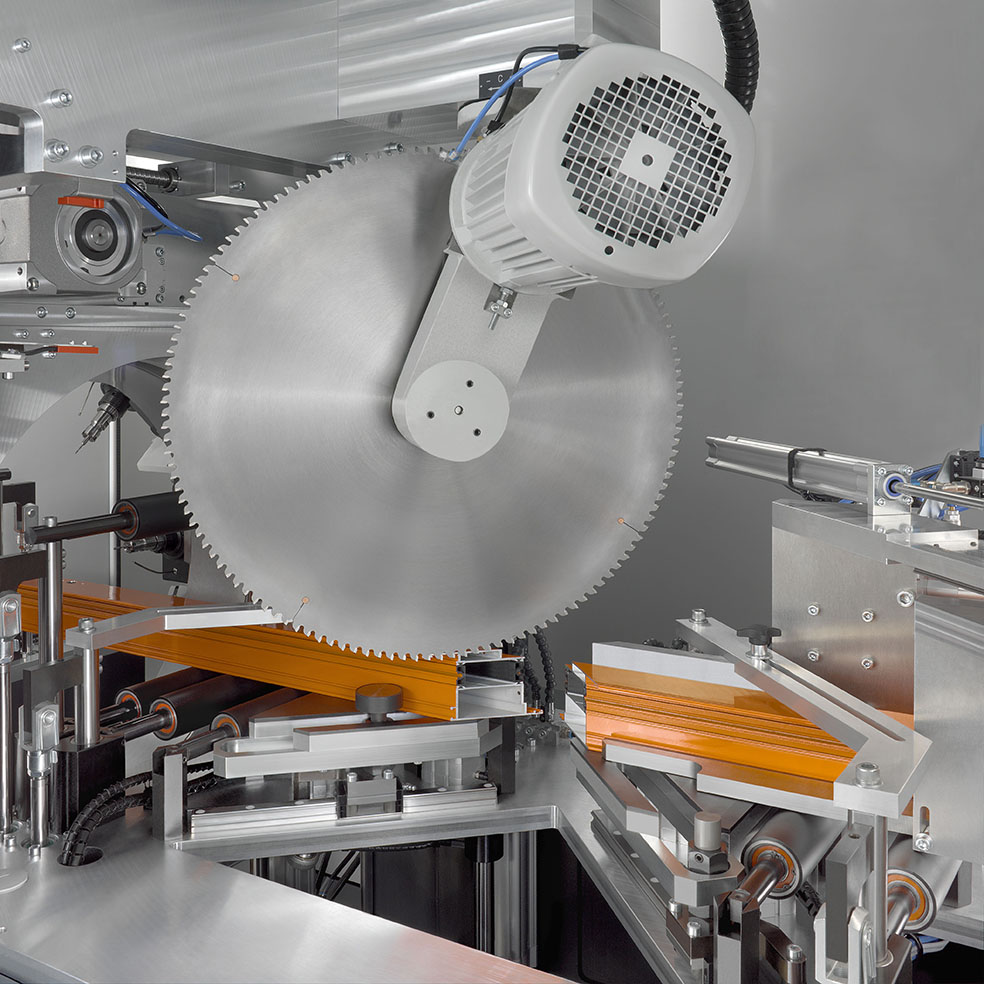

Dzięki 2-osiowemu zespołowi piły modelu SBZ 628 S można ciąć profile o przekroju do 200 × 160 mm albo 160 × 200 mm.
Prawa do ilustracji: elumatec AG, Mühlacker

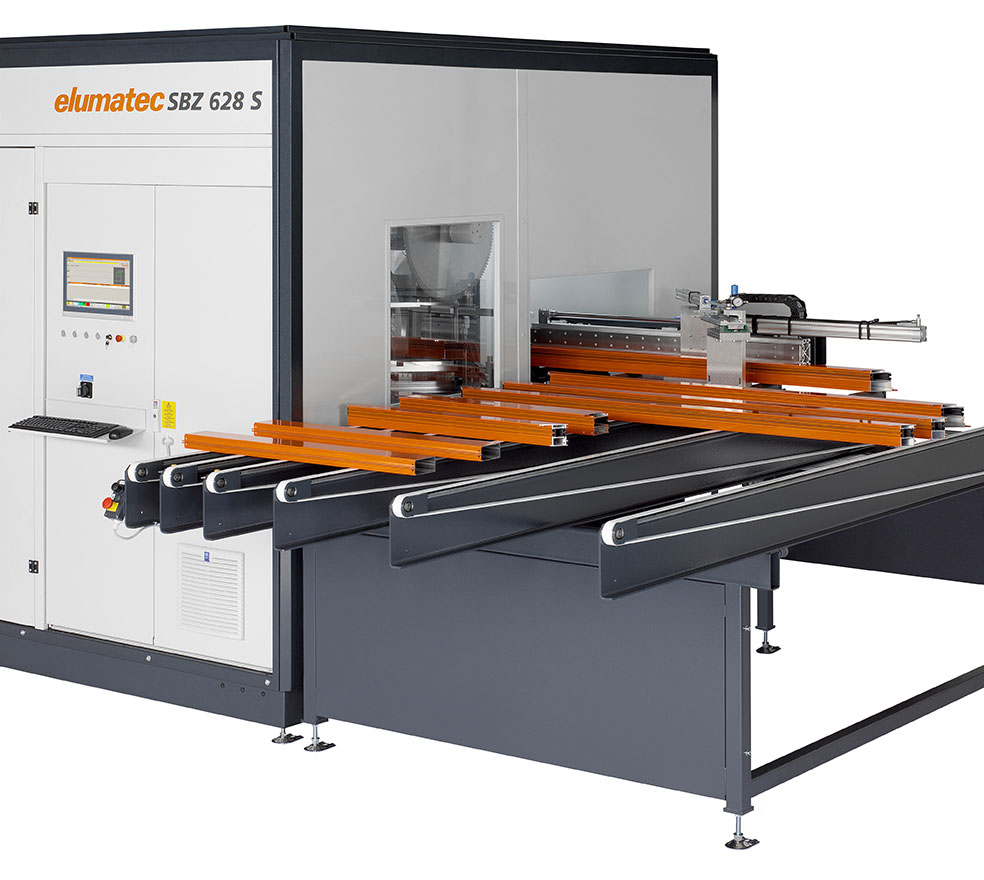

  Bezpieczeństwo i wydajność: zewnętrzny chwytak modelu SBZ 628 S odkłada obrobione profile na przenośnik do transportu zewnętrznego.
Prawa do ilustracji: elumatec AG, Mühlacker



O przedsiębiorstwie elumatec AG


Spółka elumatec AG to światowy lider na rynku maszyn do obróbki profili z aluminium, tworzywa sztucznego i stali. Szeroka paleta produktów spełnia wymagania przedsiębiorstw
o różnej wielkości, od małych warsztatów rzemieślniczych po profesjonalne zakłady przemysłowe. Dostosowane do indywidualnych potrzeb modułowe maszyny umożliwiają
stworzenie uniwersalnych, a jednocześnie indywidualnych rozwiązań dla wszystkich klientów. Przedsiębiorstwo w Mühlacker, w Szwabii zostało założone w roku 1928. Oddziały i
dystrybutorzy znajdują się w ponad 50 krajach. W roku 2017 firma, zatrudniająca ponad 700 na całym świecie wypracowała obrót w wysokości ok. 130 milionów Euro.
