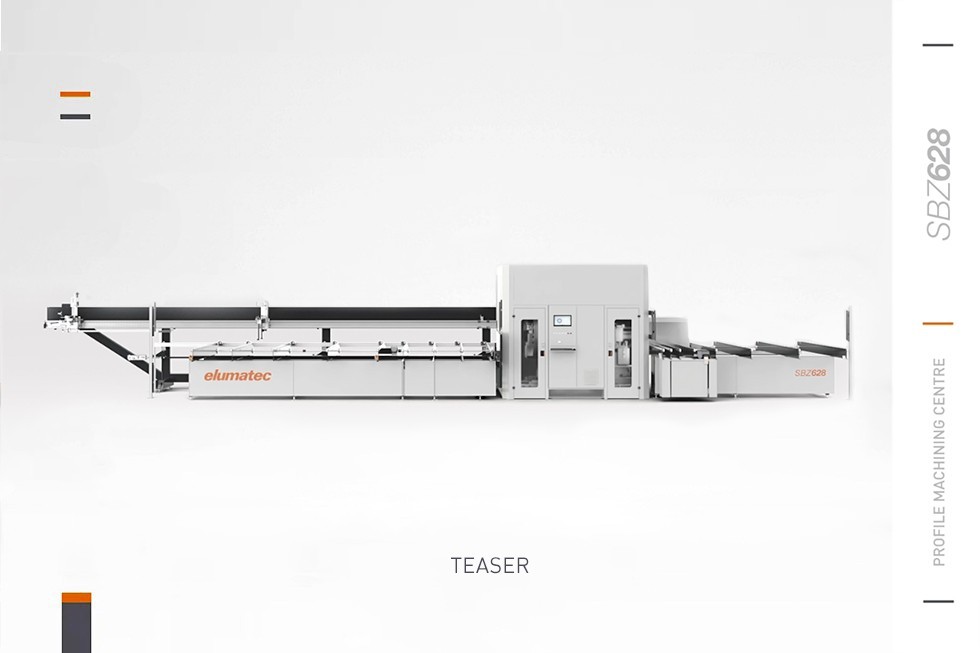

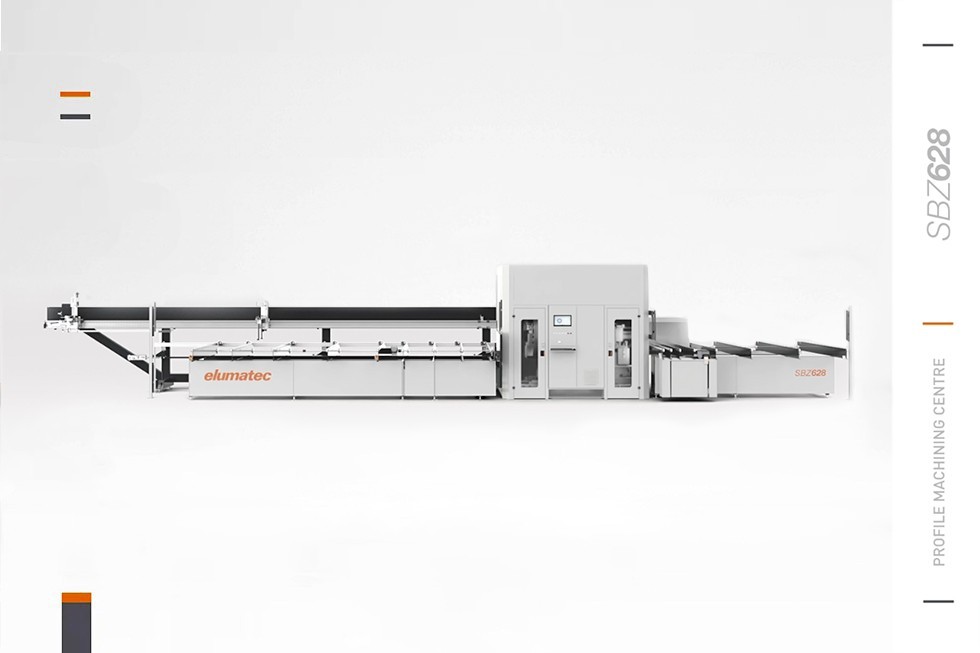

SBZ 628 XXL Centrum obróbcze profili

Seria SBZ 628 zapewnia maksimum elastyczności podczas obróbki i docinania profili aluminiowych. Zastosowanie znajduje zarówno w budowie konstrukcji metalowych, jak i w przemyśle. Dzięki atutom takim jak: bezpieczeństwo produkcji, szybkość i ekonomiczność, a także imponująca wszechstronność elastyczne centrum obróbcze profili jest doskonałym, uniwersalnym rozwiązaniem. Centrum umożliwia automatyczną obróbkę najróżniejszych rodzajów profili (np. do okien, drzwi czy elewacji) z użyciem nawet ośmiu, umiejscawianych dowolnie na przekroju profilu zespołów frezarskich, połączonych z opatentowanymi innowacjami, takimi jak system mocowania kombi, napinacze przesuwne i chwytaki obrotowe.



SBZ 628 XXL: Urządzenie przelotowe do okien, drzwi i fasad

  • Do ośmiu wrzecion do frezowania lub wiercenia
  • Różne strategie cięcia w zakresie od 22,5° do +157,5° (obrót)
  • Dodatkowy zespół piły w zakresie od 45° do 135° (nachylenie)
  • Kombinowane cięcia klinowe
  • Systemy szybkiej wymiany w połączeniu z rolkami i płytami mocującymi do nietypowych profili
  • Tryb ręcznego wstawiania i mocowania profili o niestabilnej pozycji.



Wyposażenie maszyny

  • Magazyn załadunkowy lewy do zautomatyzowanego procesu produkcji
  • Wrzeciona frezu pozycjonowane bezstopniowo w zakresie 360° względem profilu oraz bezstopniowa regulacja kąta nacięcia w zakresie 360° do obróbki profili w różnych układach mocowania
  • Przestronna kabina akustyczna, łatwo dostępne elementy obsługowe i konserwacyjne znacznie ułatwiają pracę
  • Obrabiane profile odkładane na magazynie rozładunkowym w sposób bezpieczny dla materiału
  • Możliwość zaprojektowania indywidualnych wersji na zamówienie



Opcje

  • Długości prętów do 10 500 mm
  • Przedłużki do rozładunku do 6000 mm/8000 mm
  • Transport rozładunkowy „pełen profil”
  • Usuwanie części krótkich >150 mm
  • Cykle krótkie części (przy pracy z pojedynczym profilem) >50 mm >150 mm
  • Obróbka rur okrągłych
  • Dodatkowe drgania przy transporcie załadowczym
  • Drukarka etykiet
  • Wyciąg wyziewów
  • Klimatyzator, szafa rozdzielcza dla temperatury otoczenia <35 °C
  • Narzędzia

Tarcze pił

SBZ 628 XXL



Maks. przekrój profilu (sz. × wys.)

320 × 160 / 160 × 320 mm

Min. przekrój profilu
(zależy pod pozycji chwytaka)

30 × 10 mm



Długość profila

7600 mm

Długość gotowego elementu

350 - 7600 mm

Elementy krótkie (50-150 / 150-350)

Opcja



Magazyn załadowczy



Najmniejsza długość profila

1500 mm

Liczba wahaczy

5 (opcja 9 )

Miejsca nakładania

10 (na 120 mm 3-5)



Transport załadowczy



Serwomotor

liniowy

Regulacja chwytaka, elektryczna

Y/Z

Obrót uchwytu

Standard

Pomiar pozostałej części

Opcja

Obróbka pozostałej części

automatycznie



Stacja obróbcza



Osie

5

Wrzeciona frezu

4 – 8 (wysterowane wstępnie)



Piła



Osie

3 + 3

Tarcze piły (średnica)

2 (550 mm), opcjonalnie 650 mm + 550 mm

Kąt piły



22,5° - 157,5° (obrót)
45° - 135° (nachylenie)

Cięcia klinowe

Standard (z góry i z tyłu)



Transport rozładowczy, suwak mocujący



Osie

1

Tryb impulsowy (krótkie elementy)

Opcja



Przenośnik taśmowy



Stacja podnośnikowa

Tak

Liczba wahaczy

8

Szeroki przenośnik taśmowy

4000 mm (opcja przedłużenia)
