VR


Pionowy podajnik rolkowy

home / produkt od a do z / V

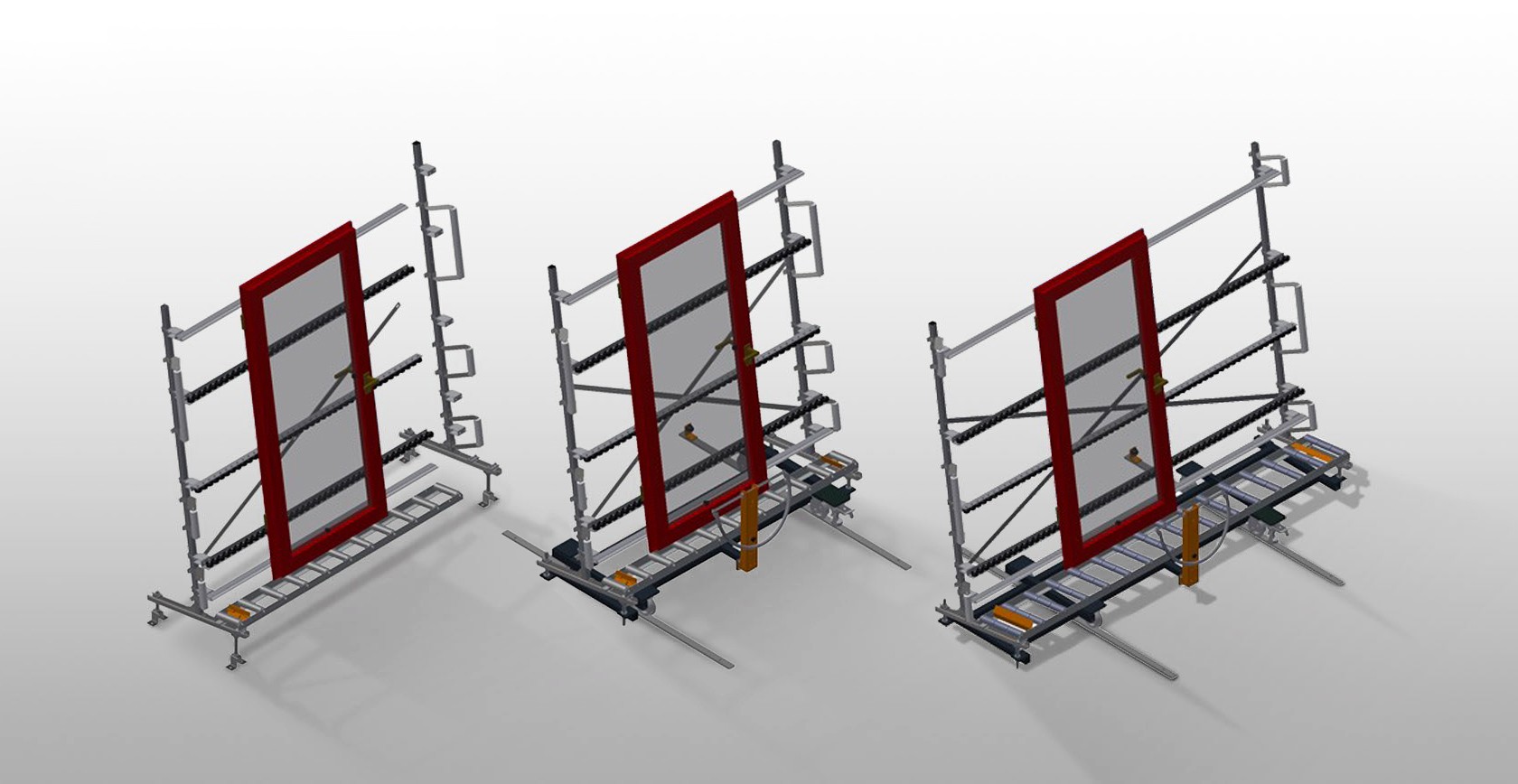

Pionowy podajnik rolkowy przeznaczony do transportu elementów do kolejnej obróbki oraz do transportu lub magazynowania i sortowania gotowych okien. Wygodne pozycjonowanie elementów okiennych.

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003: Możliwość rozbudowy w systemie modułowym. Każdy zespół podajnika rolkowego o długości 2.000/3.000/4.000 mm (zgodnie z modelem). Listwy ślizgowe z tworzywa sztucznego, góra i dół. Trzy listwy rolkowe z rolkami gumowymi, średnica 50 mm. Jednostka podstawowa bez podpory końcowej.

VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F: Każdy zespół podajnika rolkowego o długości 2.000/3.000/4.000 mm (zgodnie z modelem). Listwy ślizgowe z tworzywa sztucznego, góra i dół. Trzy listwy rolkowe z rolkami gumowymi, średnica 50 mm. Jednostka podstawowa z podporą końcową. Pionowy podajnik rolkowy na szynach z kółkami jezdnymi, przesuwny.

VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF: Każdy zespół podajnika rolkowego o długości 3.000/4.000 mm (zgodnie z modelem). Listwy ślizgowe z tworzywa sztucznego, góra i dół. Trzy listwy rolkowe z rolkami gumowymi, średnica 50 mm. Jednostka podstawowa z podporą końcową. Pionowy podajnik rolkowy na szynach z kółkami jezdnymi, przesuwny. Podajnik rolkowy można obracać o 360°.

Rolki nośne VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF

Kółka transportowe przelotowe, szerokość rolki nośnej 200 mm



Rolki nośne VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF

Kółka transportowe przelotowe, szerokość rolki nośnej 3 x 120 mm



Listwy rolkowe

Trzy listwy rolkowe z rolkami gumowymi, średnica 50 mm



Tylne podpory

Tylne podpory profilowe w formie listew ślizgowych z tworzywa sztucznego, góra i dół

Podajnik rolkowy, regulacja wysokości VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Dolna wysokość podajnika rolkowego, regulowana na stópkach

Listwa rolkowa, regulacja wysokości VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003
Uchwyt VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF

Uchwyt do łatwego przesuwania podajnika rolkowego na szynach

Uchwyt VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF

Uchwyt do łatwego przesuwania podajnika rolkowego na szynach



Układ jezdny (z wyłączeniem VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003)

Układ jezdny z rolkami obrzeżowymi i hamulcem ustalającym

Podpora końcowa VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 (Opcjonalnie)

Podpora końcowa bezwzględnie wymagana na końcu linii



Stoper końcowy VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF (Opcjonalnie)

Stoper końcowy Rb = 200 mm do VR



Stoper końcowy VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF (Opcjonalnie)

Stoper końcowy Rb = 3 x 120 mm



Rolka wprowadzająca (Opcjonalnie)

Rolki ochronne na początku lub końcu podajnika rolkowego: L = 500 mm (para); L = 250 mm (para)



Ochrona profilu VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF (Opcjonalnie)

Warstwa ochronna na rolkach nośnych 200 mm (aluminium/11x i°aluminium/16x). Rolki nośne pokryte warstwą ochronną w celu zabezpieczenia profilu przed uszkodzeniami

Ochrona profilu VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF (Opcjonalnie)

Warstwa ochronna na rolkach nośnych 3 x 120 mm (aluminium/33 x i aluminium/48 x). Rolki nośne pokryte warstwą ochronną w celu zabezpieczenia profilu przed uszkodzeniami



Dodatkowe listwy rolkowe (Opcjonalnie)

Dodatkowe listwy rolkowe z rolkami gumowymi góra / dół



Szyna jezdna (z wyłączeniem VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) (Opcjonalnie)

Szyna jezdna 2,0 m odpowiednio lewa i prawa

VR Rolki nośne VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF elumatec
VR Rolki nośne VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF elumatec
VR Listwy rolkowe elumatec
VR Tylne podpory elumatec
VR Podajnik rolkowy, regulacja wysokości VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 elumatec
VR Listwa rolkowa, regulacja wysokości VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 elumatec
VR Uchwyt VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF elumatec
VR Uchwyt VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF elumatec
VR Układ jezdny (z wyłączeniem VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) elumatec
VR Podpora końcowa VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 elumatec
VR Stoper końcowy VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF elumatec
VR Stoper końcowy VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF elumatec
VR Rolka wprowadzająca elumatec
VR Ochrona profilu VR 2000 / VR 3000 / VR 4000 / VR 2000F / VR 3000F / VR 4000F / VR 3000DF / VR 4000DF elumatec
VR Ochrona profilu VR 2003 / VR 3003 / VR 4003 / VR 2003F / VR 3003F / VR 4003F / VR 3003DF / VR 4003DF elumatec
VR Dodatkowe listwy rolkowe elumatec
VR Szyna jezdna (z wyłączeniem VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003) elumatec
Dane techniczne arrow_drop_down
WYMIAR I WAGA

VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003 / VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F / VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Długość (mm)

Szerokość (mm)

Wysokość (mm)

Wysokość podparcia (mm)

Waga (kg)


VR 2000 / VR 3000 / VR 4000 / VR 2000 F / VR 3000 F / VR 4000 F / VR 3000 DF / VR 4000 DF

Szerokość rolek nośnych (mm)


VR 2003 / VR 3003 / VR 4003 / VR 2003 F / VR 3003 F / VR 4003 F / VR 3003 DF / VR 4003 DF

Rolki nośne podzielone na 3 części (mm)

SPECYFIKACJE
Ładowność (kg)

Mini-przenośniki rolkowe z gumowymi rolkami o średnicy 50 mm

Jednostka podstawowa z końcowym słupkiem

Rolki wprowadzające L= 500 mm (para)

Rolki wprowadzające L= 250 mm (para)

Dodatkowe listwy rolkowe z rolkami gumowymi góra/dół


VR 2000 F / VR 3000 F / VR 4000 F / VR 2003 F / VR 3003 F / VR 4003 F / VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Pionowy przenośnik rolkowy przesuwany na ruchomych torach, z kołami kołnierzowymi

Tor 2,0 m z lewej i z prawej


VR 3000 DF / VR 4000 DF / VR 3003 DF / VR 4003 DF

Przenośnik rolkowy można obrócić o 360°


VR 2000 / VR 3000 / VR 4000 / VR 2003 / VR 3003 / VR 4003

Słupek końcowy


VR 2000 / VR 3000 / VR 4000 / VR 2000 F / VR 3000 F / VR 4000 F / VR 3000 DF / VR 4000 DF

Osłony profilu dla Rb = 200 mm

Odbój ogranicznika Rb L= 200 mm


VR 2003 / VR 3003 / VR 4003 / VR 2003 F / VR 3003 F / VR 4003 F / VR 3003 DF / VR 4003 DF

Osłony profilu dla Rb= 3x120 mm

Odbój ogranicznika Rb L= 3x120 mm

Included
Available
