MS


Pionowe stoły do montażu

home / produkt od a do z / M

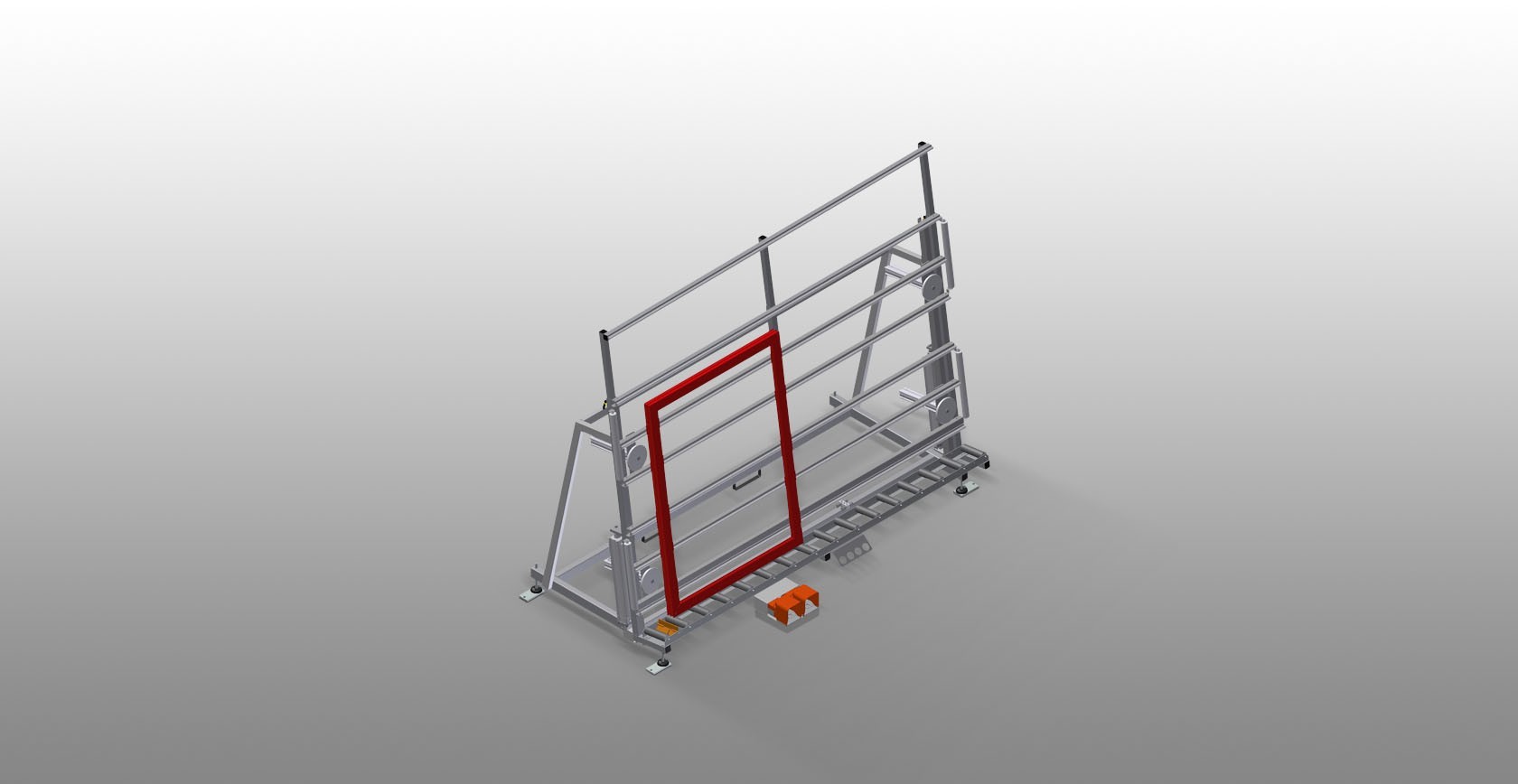

Stół montażowy do montażu pionowego. Stabilna konstrukcja stalowa Idealny do montażu pionowego. Nadaje się do linii. Płynne ustawienie pozycji pośrednich do ergonomicznej pracy. Regulacja wysokości za pomocą siłownika pneumatycznego. Wspornik rolkowy ze stalowymi rolkami. Powierzchnia nośna stołu z plastikowymi prowadnicami. Dwa poziomo regulowane zaciski profili. Przyłącze sprężonego powietrza, poczwórne.

Powierzchnia robocza
Powierzchnia robocza: listwy ślizgowe z tworzywa sztucznego
Listwy rolkowe
Dolny podajnik rolkowy z rolkami nośnymi L = 200 mm
Zacisk
Dwa boczne zaciski materiału mocują profil podczas pracy, wysokość zamocowania profili maks. 200 mm
Regulacja wysokości

Możliwość dostosowania wysokości, wysokość robocza regulowana na stopkach

Włącznik nożny
Sterowanie zaworem nożnym. W położeniu pionowym 500 mm pneumatyczna regulacja wysokości, zaciskanie pneumatyczne
Przyłącze sprężonego powietrza, poczwórne
Poczwórne przyłącze do podłączenia narzędzi pneumatycznych
Rolki wprowadzające
Rolki ochronne na początku lub końcu podajnika rolkowego
Powerzchnia podparcia - rozsuwana (Opcjonalnie)
Powierzchnia robocza górna wyciągana do MS 3000 i MS 4000, powierzchnia robocza wyciągana o 800 mm i 500 mm w górę dla wysokich ram
Uchwyt blaszany do wkrętaka (Opcjonalnie)
Uchwyt narzędziowy do narzędzi pneumatycznych
Zacisk profilu przesuwny (Opcjonalnie)
Zaciski dodatkowe zapewniają pewny uchwyt podczas pracy
Ochrona profilu na rolkach nośnych (Opcjonalnie)
Warstwa ochronna na rolkach nośnych 200 mm (aluminium/16x i aluminium/21x), podajnik wyposażony w rolki pokryte warstwą ochronną w celu zabezpieczenia profilu przed uszkodzeniami przy załadunku i rozładunku
Stoper końcowy (Opcjonalnie)
Stoper końcowy Rb = 200
Układ jezdny (Opcjonalnie)
Układ jezdny do KT/KTH/MS/VE. Układ jezdny z rolkami obrzeżowymi i hamulcem ustalającym
Szyna jezdna (Opcjonalnie)
Szyna jezdna 2,0 m odpowiednio lewa i prawa
MS Powierzchnia robocza elumatec
MS Listwy rolkowe elumatec
MS Zacisk elumatec
MS Regulacja wysokości elumatec
MS Włącznik nożny elumatec
MS Przyłącze sprężonego powietrza, poczwórne elumatec
MS Rolki wprowadzające elumatec
MS Powerzchnia podparcia - rozsuwana elumatec
MS Uchwyt blaszany do wkrętaka elumatec
MS Zacisk profilu przesuwny elumatec
MS Ochrona profilu na rolkach nośnych elumatec
MS Stoper końcowy elumatec
MS Układ jezdny elumatec
MS Szyna jezdna elumatec
Dane techniczne arrow_drop_down
MODELE

WYMIAR I WAGA

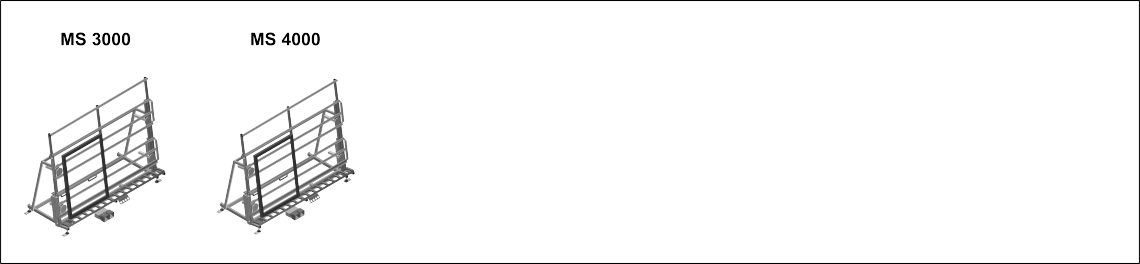

MS 3000 / MS 4000

Długość (mm)

Szerokość (mm)

Wysokość pionowa (mm)

Szerokość przenośnika rolkowego (mm)

Waga (kg)

POWIERZCHNIA PODPOROWA
Pneumatyczna regulacja wysokości (mm)

Pneumatyczna regulacja pionowej wysokości

Wyjmowany wspornik profilu

Osłony profilu dla rolek nośnych

Ładowność (kg)

SPECYFIKACJE
Przesuwane poziomo zaciski profili

Zacisk do przesuwanych profili

Płyta wspornikowa L=290 mm

Odbój ogranicznika

Poczwórne przyłącze sprężonego powietrza

Jednostka ruchoma

Tor 2,0 m z lewej i z prawej

Ciśnienie powietrza roboczego (bar)

Zużycie powietrza około (l/min)

Included
Available

Inne produkty

MB elumatec
MB

MGS 105 elumatec
MGS

105
MGS 142/11 elumatec
MGS

142/11
MGS 245/00 elumatec
MGS

245/00
MGS 72/30 elumatec
MGS

72/30
MGS 73/33 elumatec
MGS

73/33
MMS 100 elumatec
MMS

100
MMS 200 elumatec
MMS

200
MSA elumatec
MSA

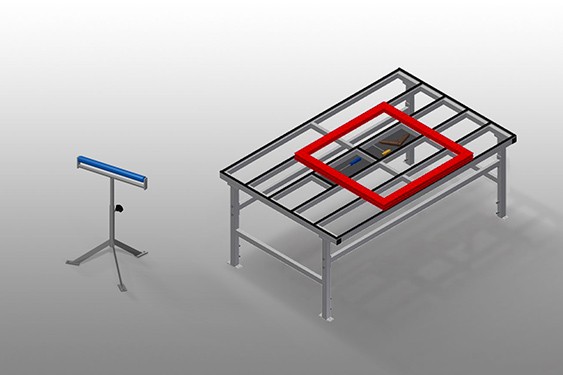

MST elumatec
