SBZ145

Stabbearbeitungszentrum

Ausgelegt für die Anforderungen im Metallbau und den Industriellen Einsatz bietet das SBZ 145 mit seinen 5 Bearbeitungsachsen einen Bearbeitungsbereich von 560 mm x 350 mm x 7.500 mm. Ausgestattet mit autonomer Spanner-Achse und einem großzügig ausgelegten Werkzeugmagazin für Fräser, Bohrer, Gewindeschneider und Sägeblatt verfügt. Das SBZ 145 über zahlreiche Bearbeitungsmöglichkeiten für die Bearbeitung und den Zuschnitt aus der Profilstange oder der Bearbeitung von vorgeschnittenen Einzelteilen im optionalen Pendelbetrieb (2x 3.250mm).

Stabbearbeitungszentren SBZ 145 Zwei getrennte Bearbeitungszonen elumatec

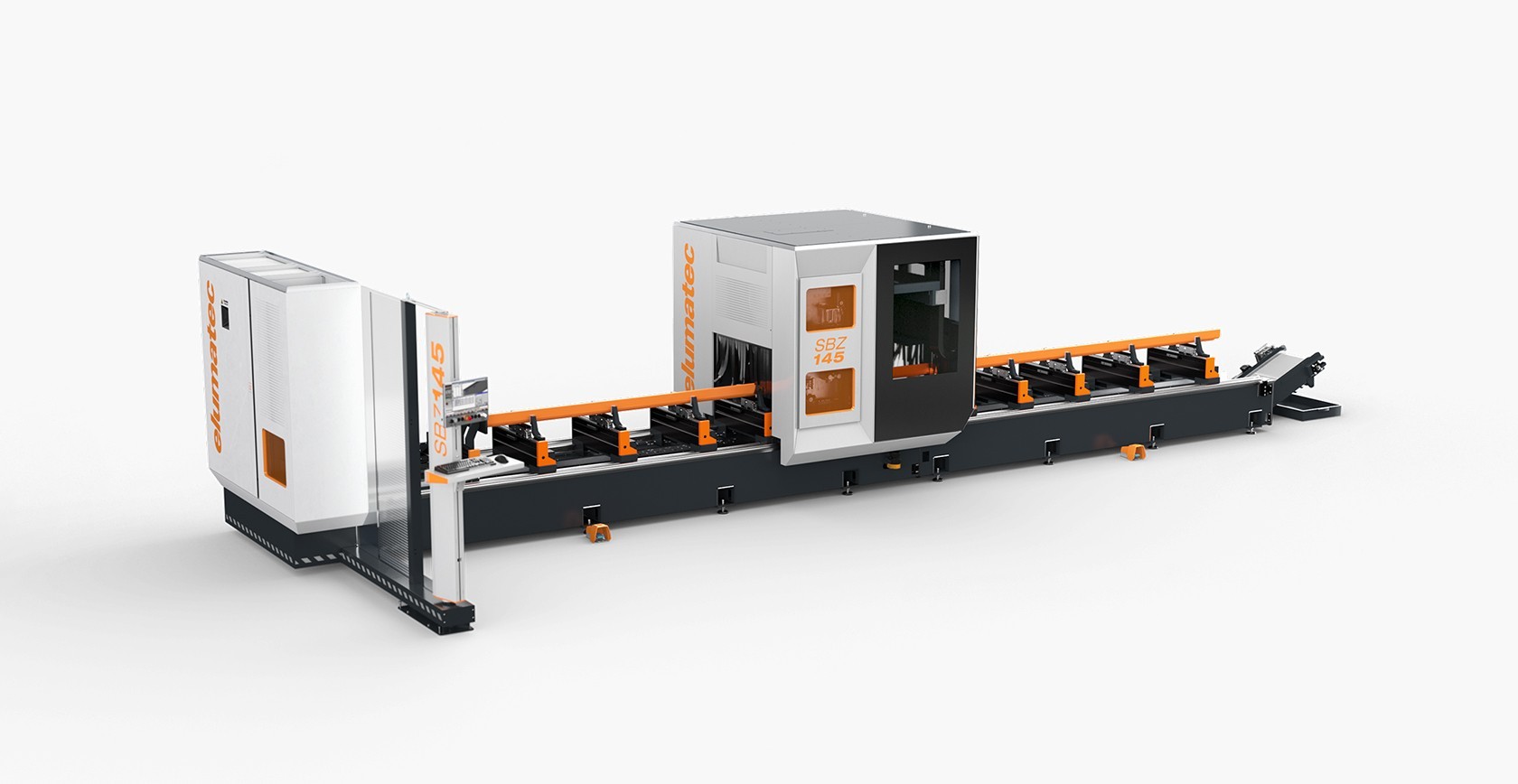

Stabbearbeitungszentren SBZ 145 Für Metallbau und Industrie elumatec

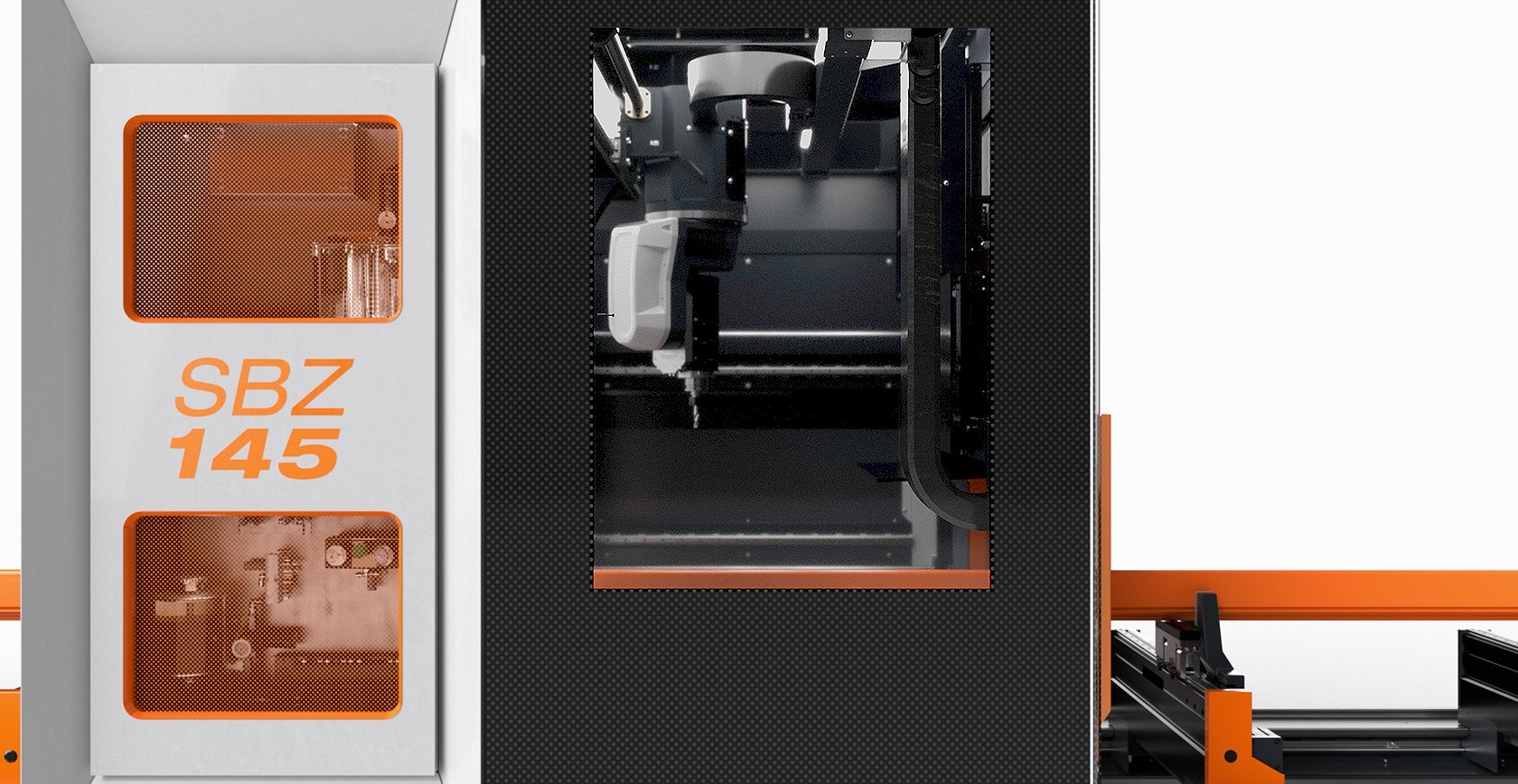

Stabbearbeitungszentren SBZ 145 Sichtfenster elumatec
Stabbearbeitungszentren SBZ 145 Schonung der Profiloberfläche elumatec
Stabbearbeitungszentren SBZ 145 Stangenbearbeitung elumatec

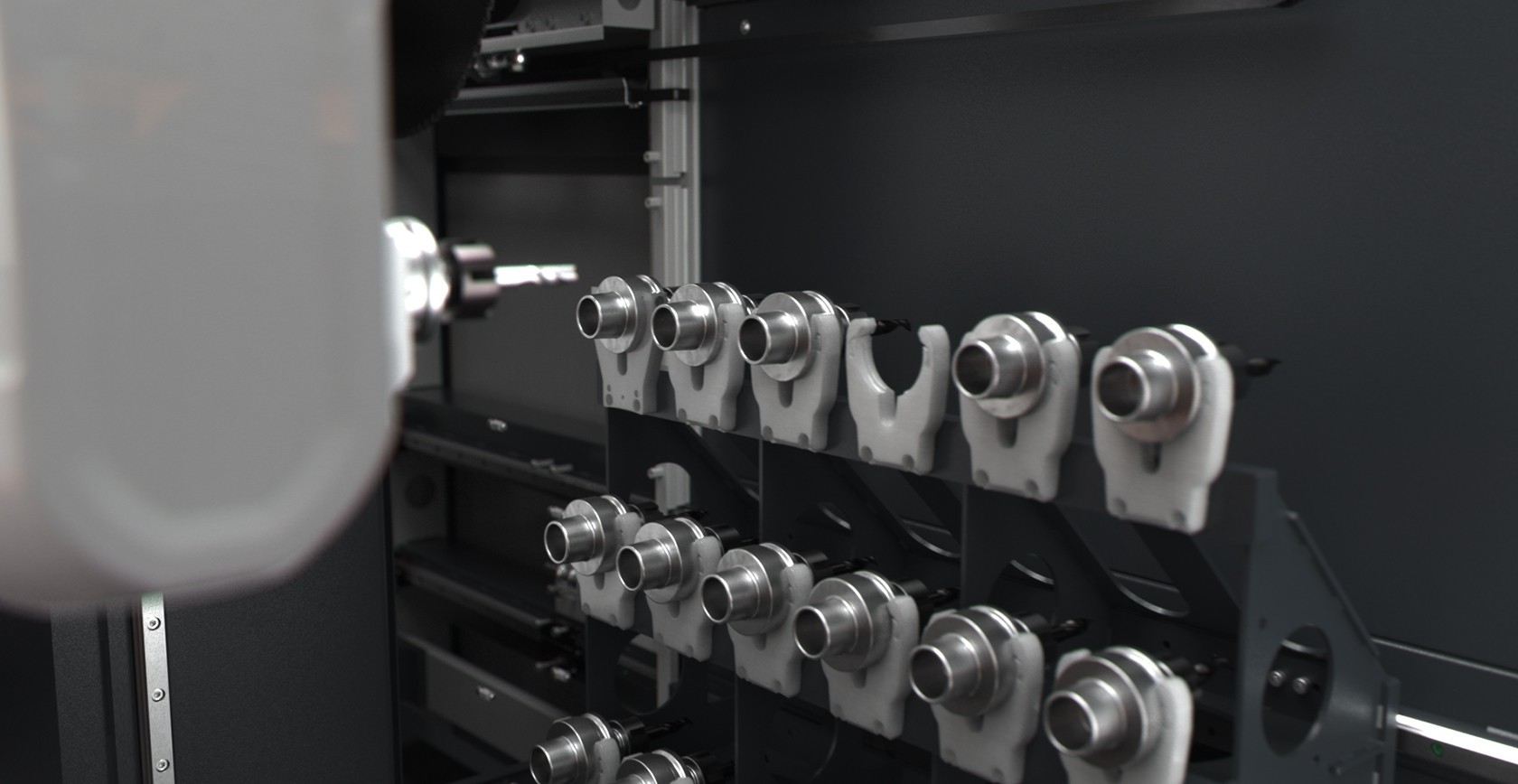

Stabbearbeitungszentren SBZ 145 Werkzeugwechsler elumatec

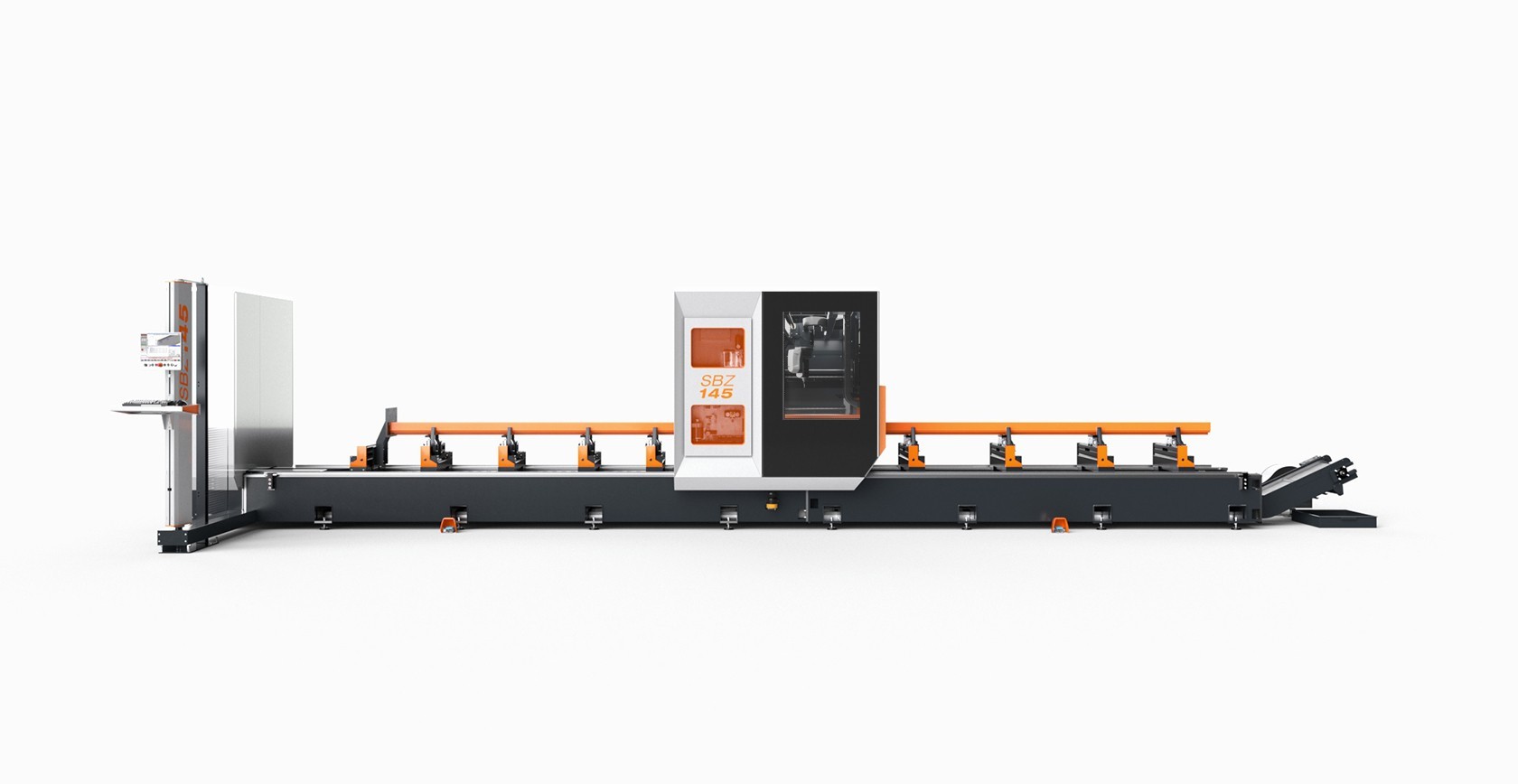

Stabbearbeitungszentren SBZ 145 Robuste und stabile Portalbauweise in modernem Design elumatec

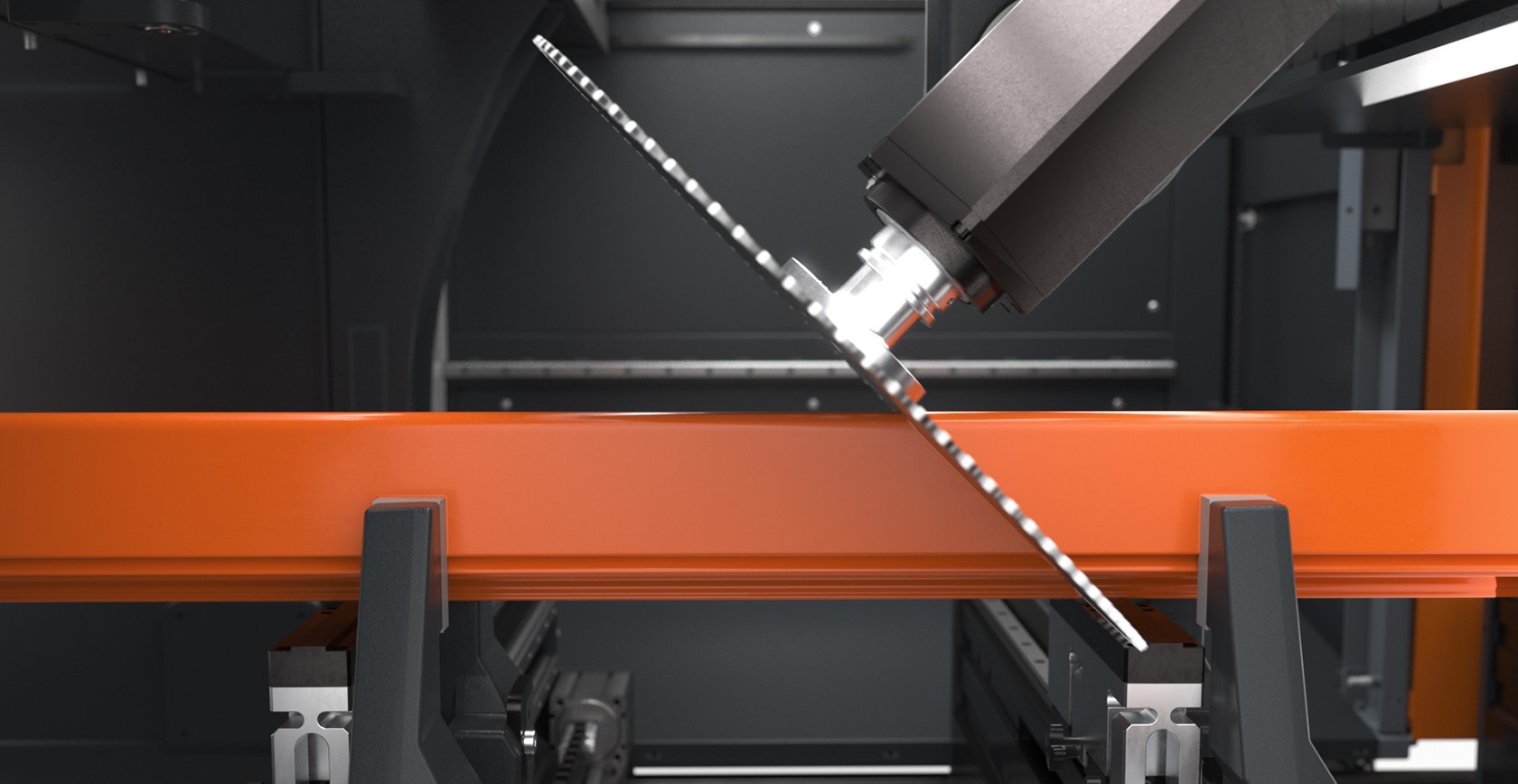

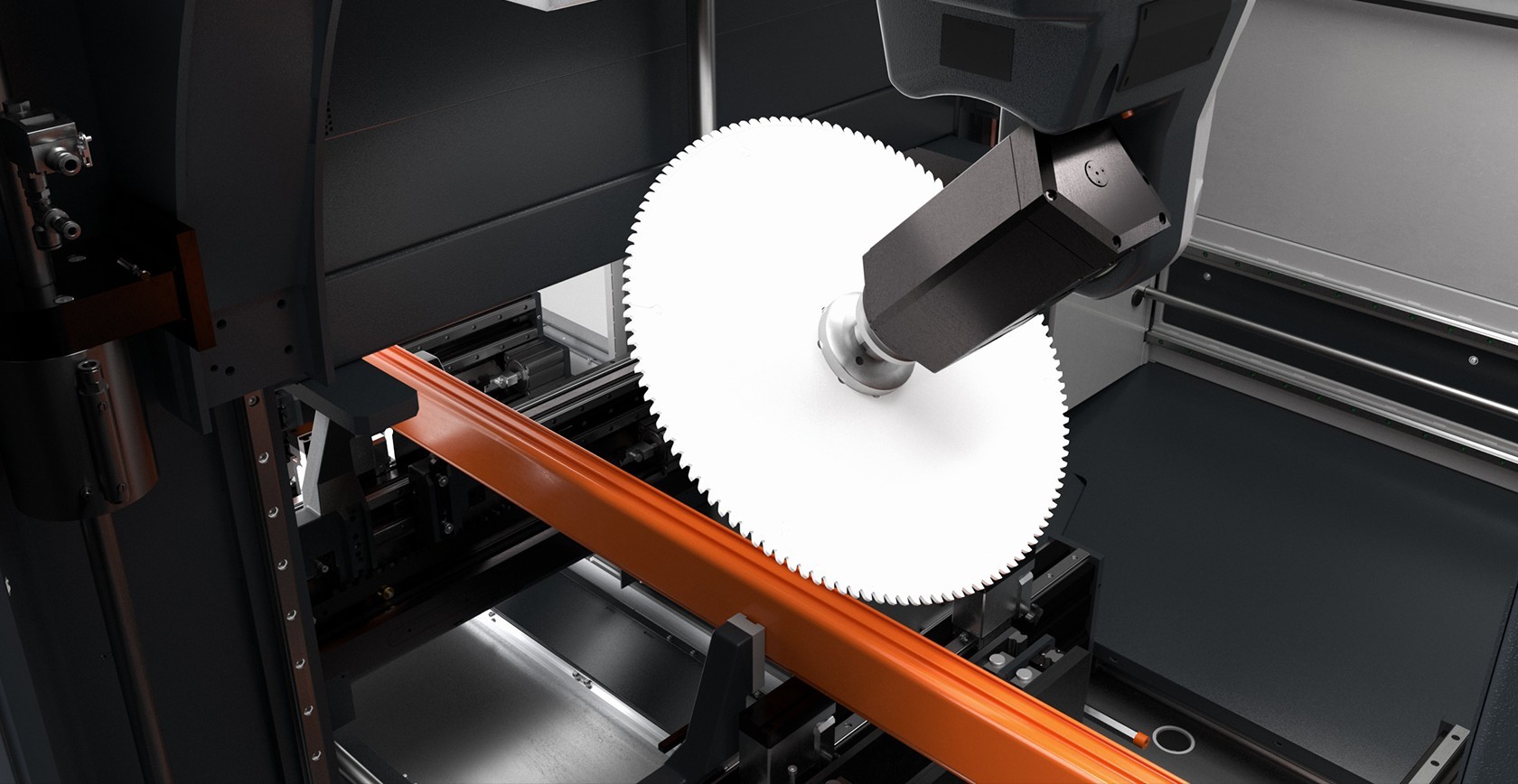

Stabbearbeitungszentren SBZ 145 Sägeblätter elumatec
Stabbearbeitungszentren SBZ 145 Optimierte Bearbeitungszyklen elumatec
Stabbearbeitungszentren SBZ 145 Schnelle und einfache Spannerpositionierung elumatec
Stabbearbeitungszentren SBZ 145 Geringe Maschinenhöhe elumatec
Stabbearbeitungszentren SBZ 145 Saubere und effiziente Lösung für Abfallstücke elumatec
Technische Daten arrow_drop_down

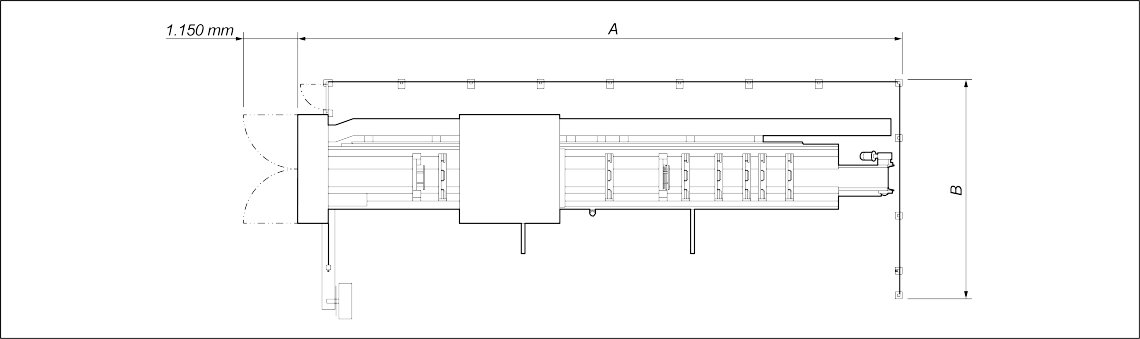

LAYOUT

Die Gesamtabmessungen und das Gewicht können der Produktkonfiguration entsprechend variieren

ACHSEN-VERFAHRWEGE
X-ACHSE (mm)
7.500
Y-ACHSE (mm)
1.300
Z-ACHSE (mm)
730
A-ACHSE
-110° / +110°
C-ACHSE
-182° / +182°
FRÄSSPINDEL
Max. Leistung auf S1 (kW)
11
Max. Drehzahl (U/min.)
24.000
Werkzeugaufnahmekonus
HSK 63F
BETRIEBSART
Pendelbetrieb mit 2 x Anschlag links

Stangenprogramm

SICHERHEITSEINRICHTUNGEN UND SCHUTZVORRICHTUNGEN
Zugangsschutz seitlich (Zaun / Schutzwand)

Zugangsschutz vorne (Lichtvorhang / Laser)

Schutzeinrichtung Rückseite (Zaun)

ZU BEARBEITENDE SEITEN
Direkt mit Werkzeug (vorne/oben/hinten, Enden)
5
ARBEITSBEREICH
AUTOMATISCHES WERKZEUGMAGAZIN
Werkzeugmagazin Mitfahrend

U-ACHSE (Werkzeugwechsler)

Magazinart: Linearwechsler

Anzahl der Werkzeuge im Standard-Werkzeugmagazin
18
Anzahl der Sonderwerkzeuge im Werkzeugmagazin: Sägeblatter
2
Werkzeugplatz Ebene 1 (bis D=100mm und L=210mm)
6
Werkzeugplatz Ebene 2 (bis D=63mm und L=210mm)
6
Werkzeugplatz Ebene 3 (bis D=63mm und L=145mm)
6
STÜCKEINSPANNUNG
V-ACHSE (Spannerverschiebung autonom)

Anzahl Spanner
8
Max. Anzahl. Zusatzspanner mit max. Verfahrweg
2
PROFILPOSITIONIERUNG
Anzahl Materialanschlag (Spannlage links)
2
Materialstop in Lage 2 (ist an Spanner angebunden)

Enthalten
