DG102-P


home / produkt von a bis z / D

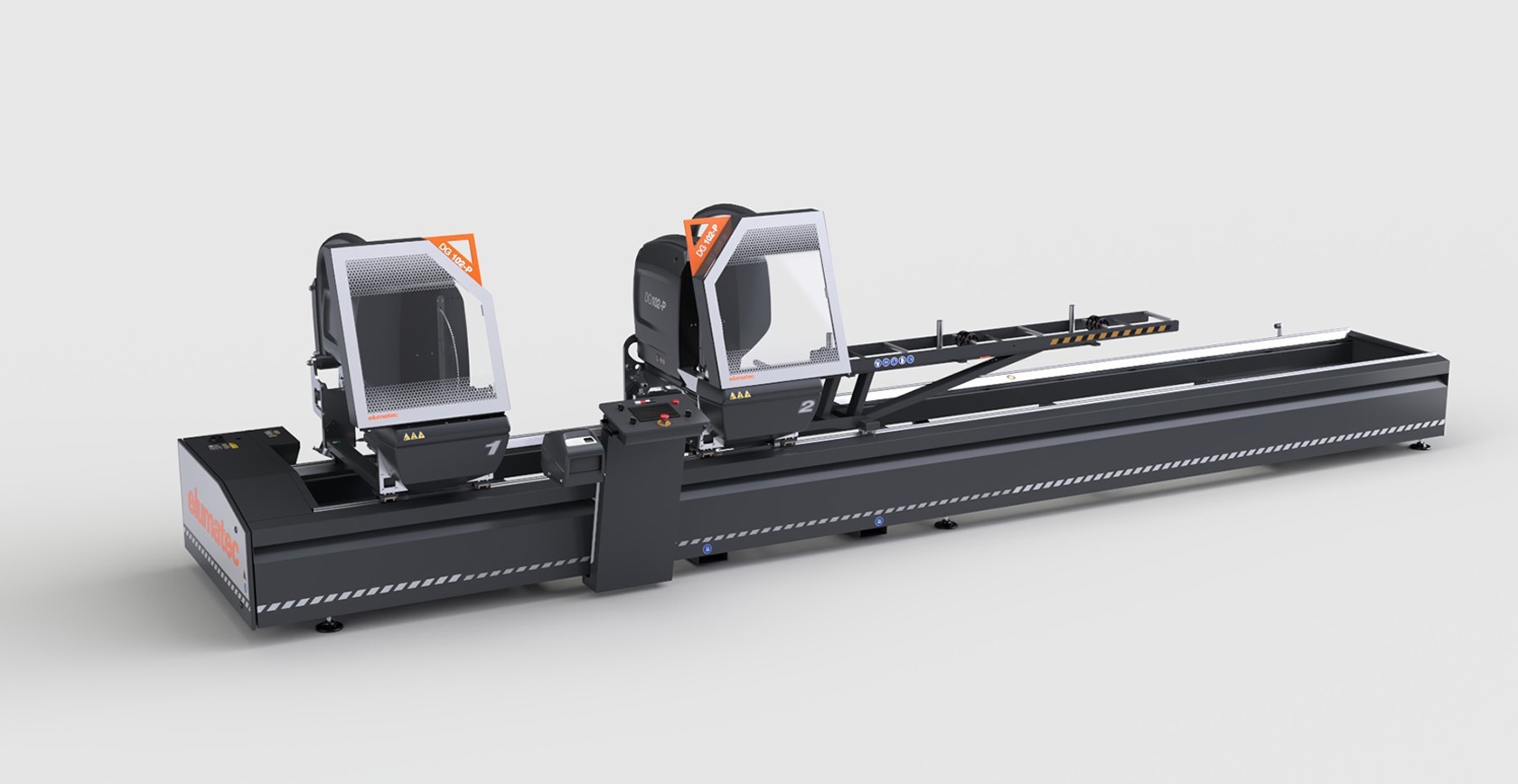

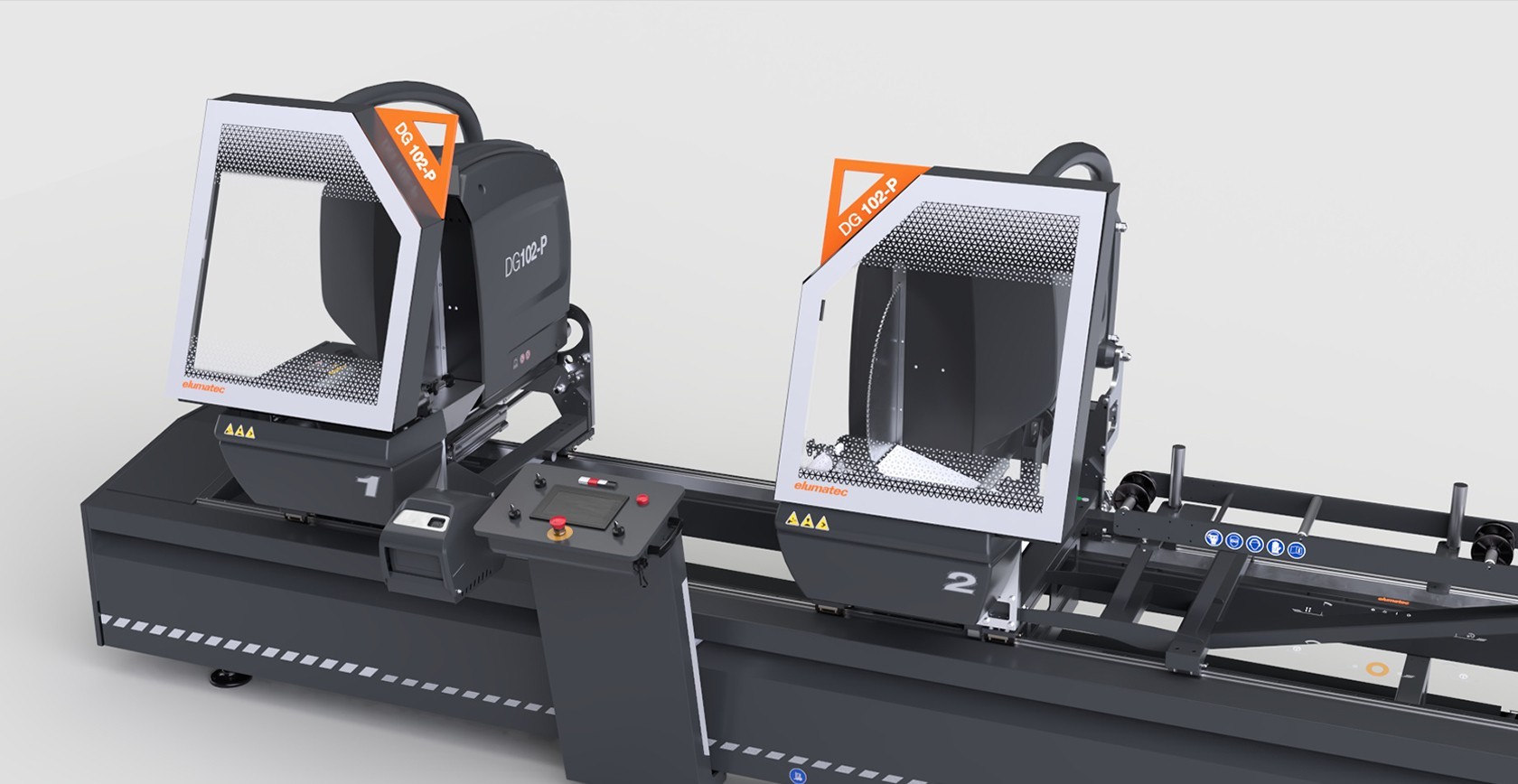

Doppelgehrungssäge mit automatischer Verfahrbewegung des beweglichen Sägeaggregats über Brushless-Motor und CNC gesteuert. Pneumatisch gesteuerte Neigung der Sägeaggregate von 90° auf 22°30’ (nach außen) auf zwei festen Positionen oder mit einem optionalen mechanischem Einstellsystem der Zwischenwinkel. Hydropneumatischer Sägeblattvorschub.

Profilspannung
Sichere präzise Profilspannung mittels zwei horizontalen Spannzylinder. Ist eine vertikale Spannung notwendig,erfolgt diese mit einem speziellen horizontalen Niederhaltersystem. Ein manuell positionierbarer Zusatzspanner hält das Reststück beim Zuschnitt.
Schutzhauben Sägeaggregate
Zwei pneumatisch automatisch absenkbare Schutzhauben am Sägeaggregat schützen den Bearbeitungsbereich. Sie bestehen aus kratzfestem Polycarbonat und werden entsprechend den Schneidzyklen automatisch geöffnet und geschlossen.
Be- und Entladen
Die Doppelgehrungssäge verfügt über eine Rollenbahn am beweglichen Sägeaggregat für das standardmäßige Be- und Entladen. Als Option kann auf der Rollenbahn eine zusätzliche Spannvorrichtung zum Einspannen des Reststabs installiert werden. Eine optionale Vorrichtung zum Messen der Profilhöhe ermöglicht die automatischen Korrektur des Schnittmaßes entsprechend der tatsächlichen Abmessungen des Profils.
Steuerung
Das manuell verfahrbare Bedienpult ist an das Maschinenbett angebunden und individuell positionierbar. Die Säge verfügt über das bewährte elumatec HMI mit 7 Zoll-Touchscreen-Display. Es besteht die Möglichkeit von Einzelschnitten und Automatikmodus mit Schnittlisten.
Zwischenwinkeleinstellung
Die Standard-Version ermöglicht Schnitte auf 45° und 22°30' mit einer mechanischen Voreinstellung der Anläufe. Als Optional ist ein manuelles Einstellsystem der Neigung der Sägeaggregate auf alle Zwischenwinkeln über ein manuell zu betätigendes Handrad vorgesehen,was insbesondere bei unregelmäßigen Schnitten nützlich ist.

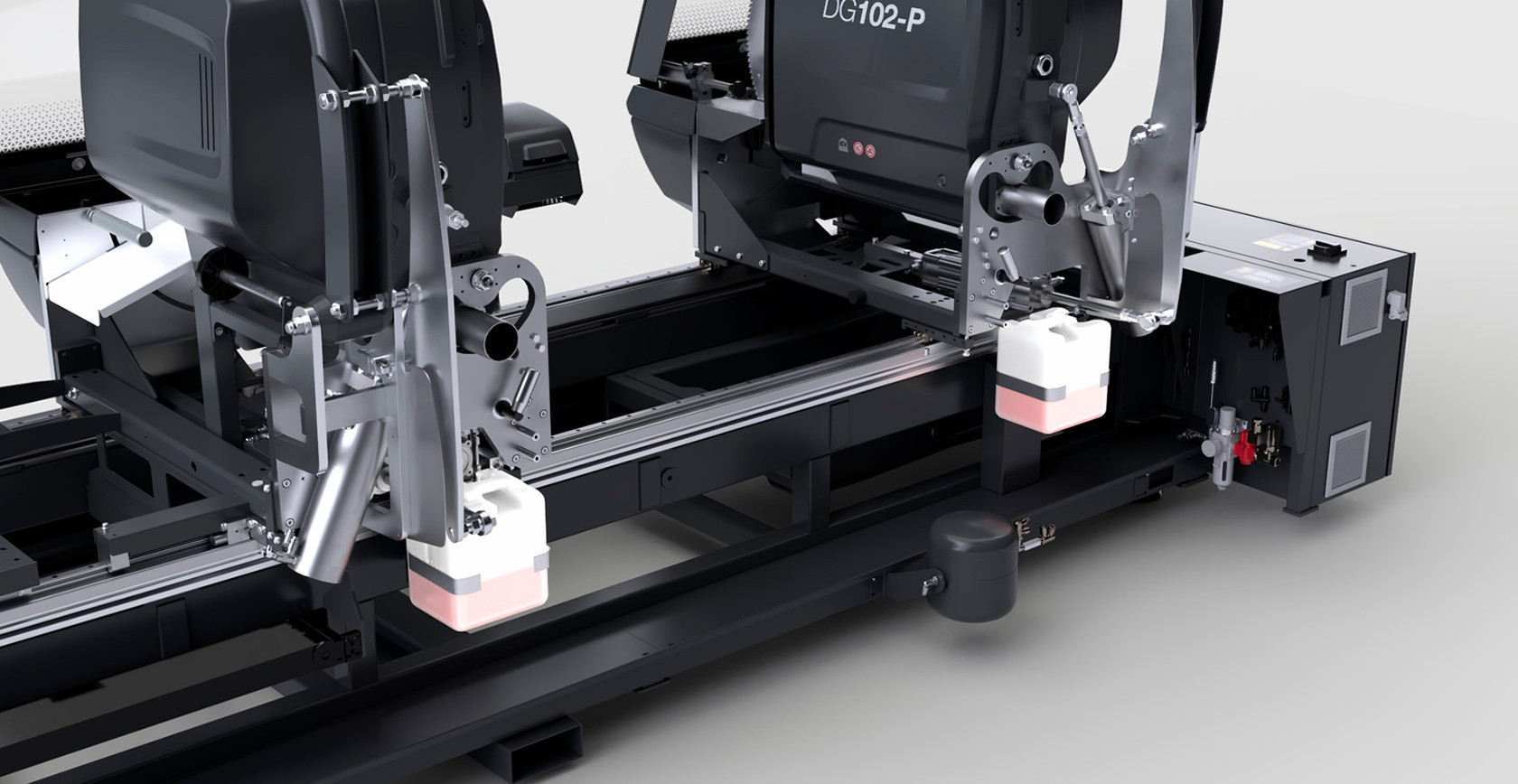

DG 102-P Profilspannung elumatec
DG 102-P Schutzhauben Sägeaggregate elumatec

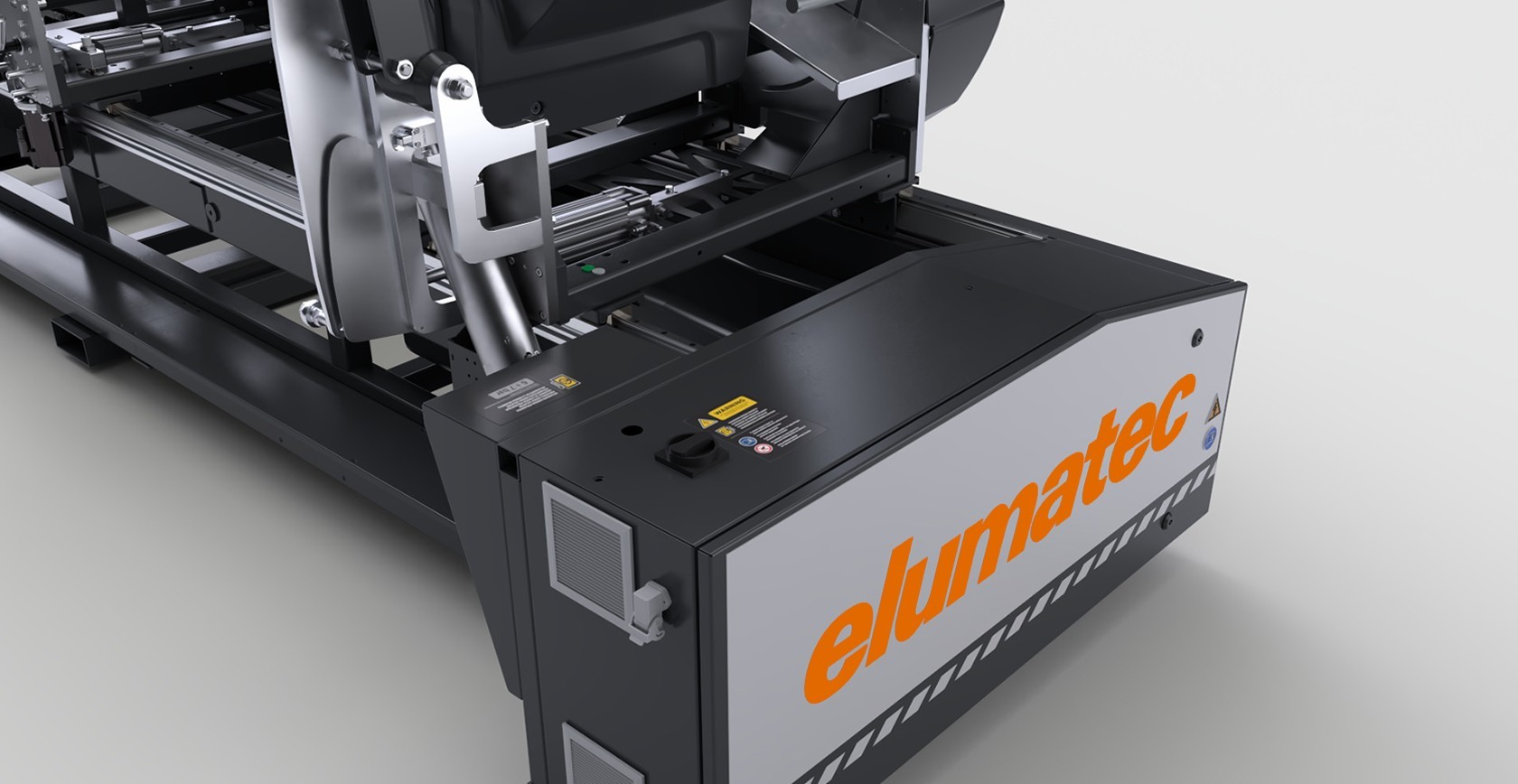

DG 102-P Be- und Entladen elumatec
DG 102-P Steuerung elumatec
DG 102-P Zwischenwinkeleinstellung elumatec
Technische Daten arrow_drop_down
EIGENSCHAFTEN DER MASCHINE
Elektronische Steuerung X-Achse

Positioniergeschwindigkeit der X-Achse (m/min)

Direkte Positionserkennung des beweglichen Sägeaggregats mit dem vom absoluten Magnetstreifen geführten Messsystem

Pneumatische Neigung Aggregate

Neigen nach Außen

Mechanische Einstellung von Zwischenwinkeln mit digitaler Anzeige der Position

Ölpneumatischer Sägeblattvorschub

Regulierbare Sägeblattvorschubgeschwindigkeit

Nutzschnittlänge (mm)

Hartmetallsägeblatt

Sägeblattdurchmesser (mm)

Leistung Sägemotor (kW)

Elektronisches Profilstärken-Messgerät

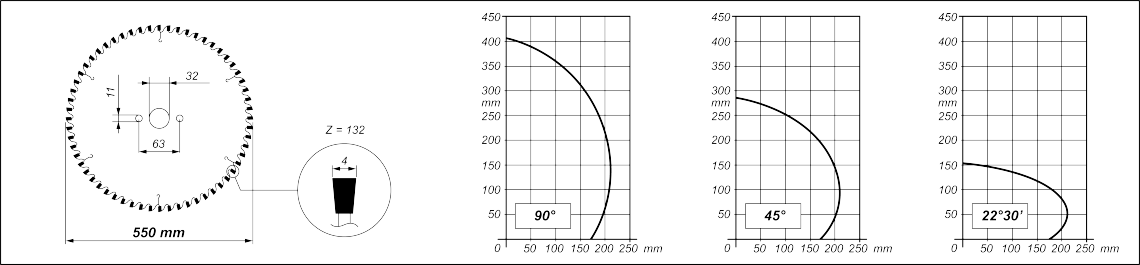

SCHNITTDIAGRAMM

SICHERHEITS- UND SCHUTZVORRICHTUNGEN
Lokaler Frontalschutz mit pneumatischer Betätigung

POSITIONIERUNG UND EINSPANNUNG DER PROFILE
Paar horizontale pneumatische Spanner mit "Niederdruck"-Vorrichtung

Paar horizontale Spanneinrichtungen mit vertikaler Einspannung

Paar zusätzliche horizontale Spanner

Profilzwischenauflagen für manuelle Positionierung

Rollenbahn angebaut am beweglichen Kopf (mm)

Zusätzliche Spanneinrichtung für Profilabstützung auf Rollenbahn

SCHMIERUNG UND ABSAUGUNG

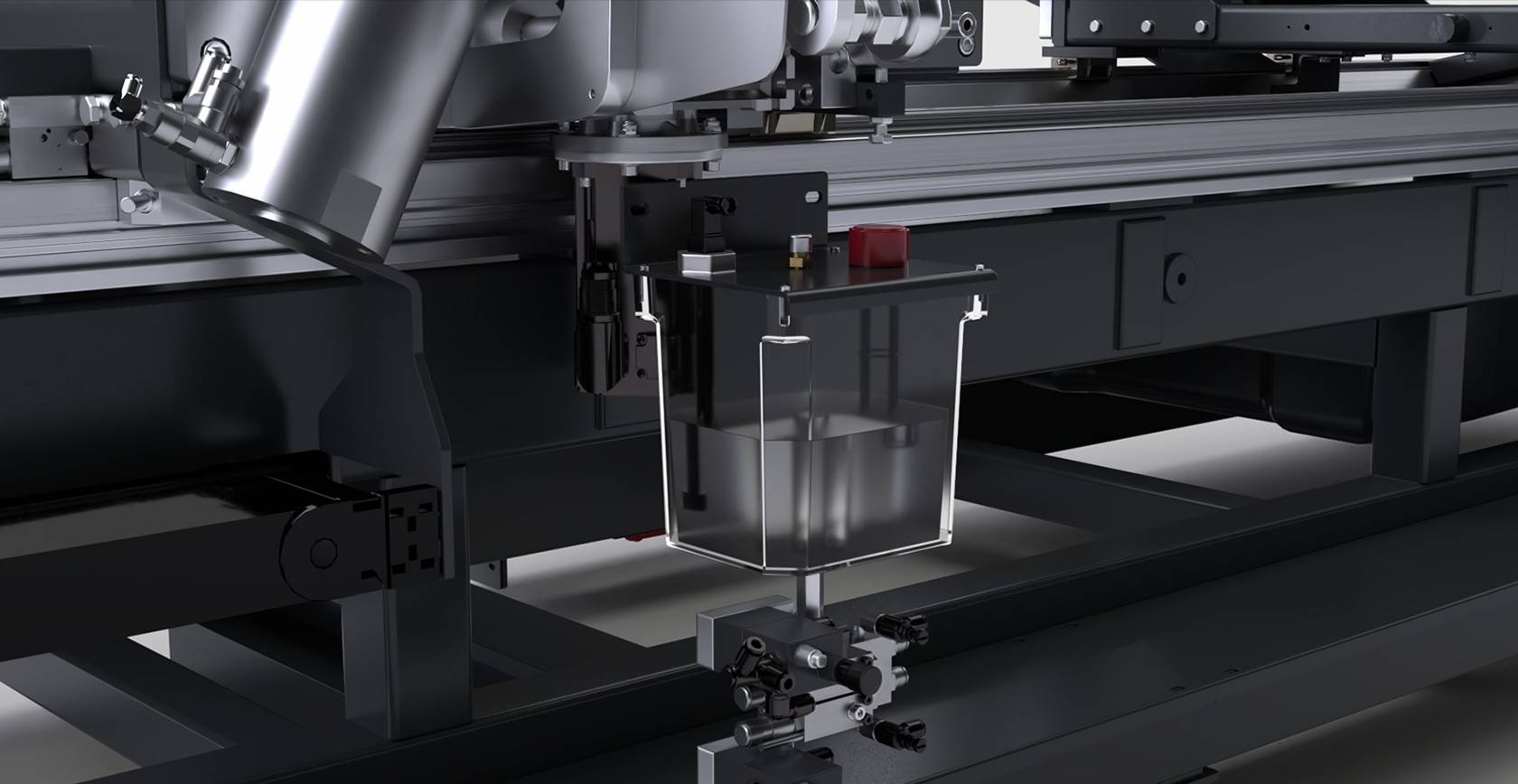

Schmierung mit Minimalmengentaktsprüheinrichtung

Vorbereitung für den automatischen Start der externen Späneabsaugung

Ausziehbare Sammelkästen für Späne und Stückabschnitte ohne Räumsystem für die Späneabfuhr

Späneräumsystem

Ausziehbare Sammelkästen für Späne und Stückabschnitte mit Räumsystem für die Späneabfuhr

FUNKTIONEN
Ausführung von Einzelschnitten

Ausführung nicht rechtwinkliger Schnitte (Zwischengehrungen)

Ausführung von zyklischen Schnitten von Schnittlisten

Funktion der Überlängenschnitt, Unterlängenschnitt und Kappschnitt

Halbautomatische Schnittfunktion (Schrägschnitt)

Import von Schnittlisten (.dgx Format)

Enthalten
Verfügbar
